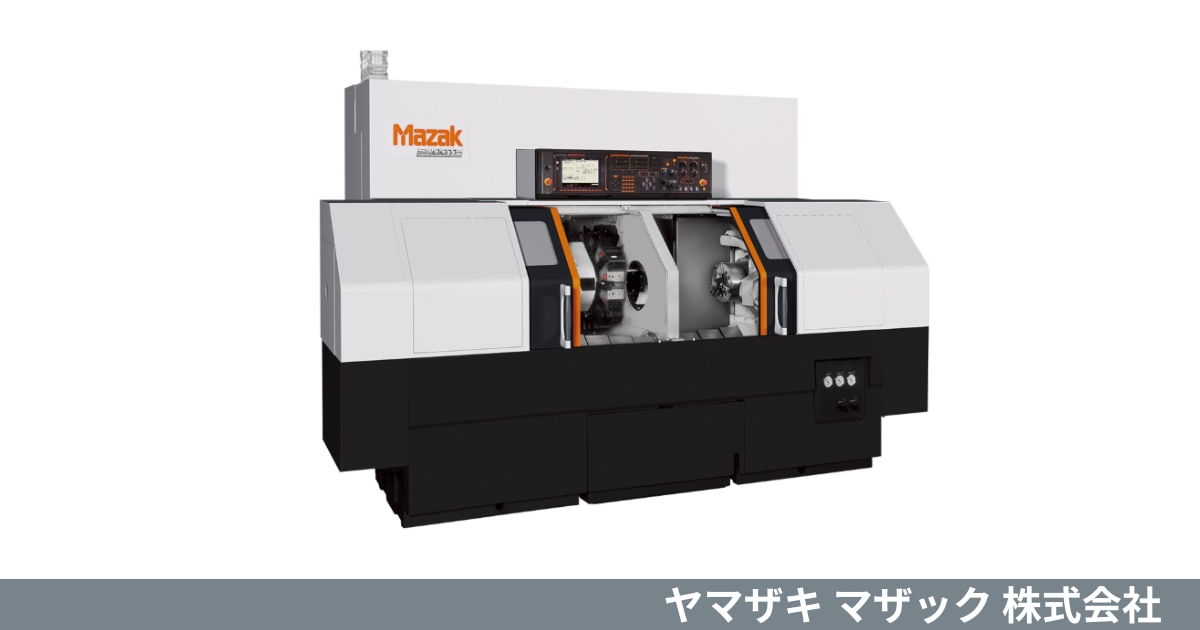

ヤマザキ マザック 対向2スピンドルCNC旋盤
DUAL TURN 200

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名  : DUAL TURN 200
  製品カテゴリ  : 対向2スピンドルCNC旋盤
  関連リンク: メーカーHP

2台の2軸CNC旋盤の機能を1台に集約し、ワークの自動受け渡しで1・2工程の連続加工を実現。省スペースと生産性向上に貢献する対向2スピンドルCNC旋盤です。

概要

DUAL TURN 200は、「2台の2軸CNC旋盤が1台で完結」するというコンセプトのもと開発された製品です。
旋削加工において、ほとんどのワークは表・裏といった1・2工程の加工が必要となりますが、本機は左右に独立した主軸と刃物台を備えた2つの加工領域を持つ対称構造を採用しています。
また、高速・高精度なワーク自動受け渡し機能により、これらの1・2工程加工を1台で連続して行うことが可能です。
これにより、人手やフロアスペース、中間仕掛品を削減し、生産性を大幅に向上させる設計となっています。

特徴

  • 左右対称の2スピンドル / 2タレット構成
    対称構造の左右両側に、同じ加工能力を持った2スピンドルと2タレットを搭載しています。
    高性能なビルドインモータ主軸の採用により、低速から高速までの全回転域で常に高精度の加工を実現。
    さらに、ノンリフト旋回方式の刃物台により、ワーク干渉なく高速なアンクランプ・クランプ動作が可能となっています。

  • 両主軸での同時加工および第1主軸から第2主軸へのワーク自動受け渡しによる連続加工が可能
    第1主軸で加工を終えたワークを第2主軸へ自動で受け渡し、1・2工程の連続加工を高効率で行えます。
    これにより、加工ワークの仕掛品をなくし、工程集約が図れます。
    自動中仕切板によって左右の加工領域を完全に分離できるため、他方の加工中に一方のワーク交換や段取りも実施可能。
    生産効率の大幅な向上を実現します。

  • 同クラス2軸CNC旋盤2台分のフロアスペースを30%削減
    コンパクト設計により、同クラスの2軸CNC旋盤を2台設置する場合と比較して、フロアスペースを30%削減できます(当社製品比較)。
    機械間のデッドスペースや仕掛品置き場、保守エリア、チップコンベアを含めると、さらに大きなスペース削減効果が得られるでしょう。
    また、オペレータの歩く距離も大幅に短縮され、作業負担の軽減にもつながります。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

DUAL TURN 200

基本情報

メーカー

ヤマザキマザック

種類

CNC旋盤

制御装置

MAZATROL SmoothC

加工能力

振り

mm

Φ320

最大加工径

mm

Φ320

最大加工長さ

mm

150

移動量

X軸移動量

mm

X1:230
X2:230

Y軸移動量

mm

Z軸移動量

mm

Z1:500
Z2:500

主軸

チャックサイズ

インチ

8

主軸回転速度

min⁻¹

5,000

主軸端形状

-

JIS A2-6

設置仕様

機械寸法(W×D×H)

mm

3,420 × 1,795 × 2,090

機械質量

kg

6,800


※*はオプション
