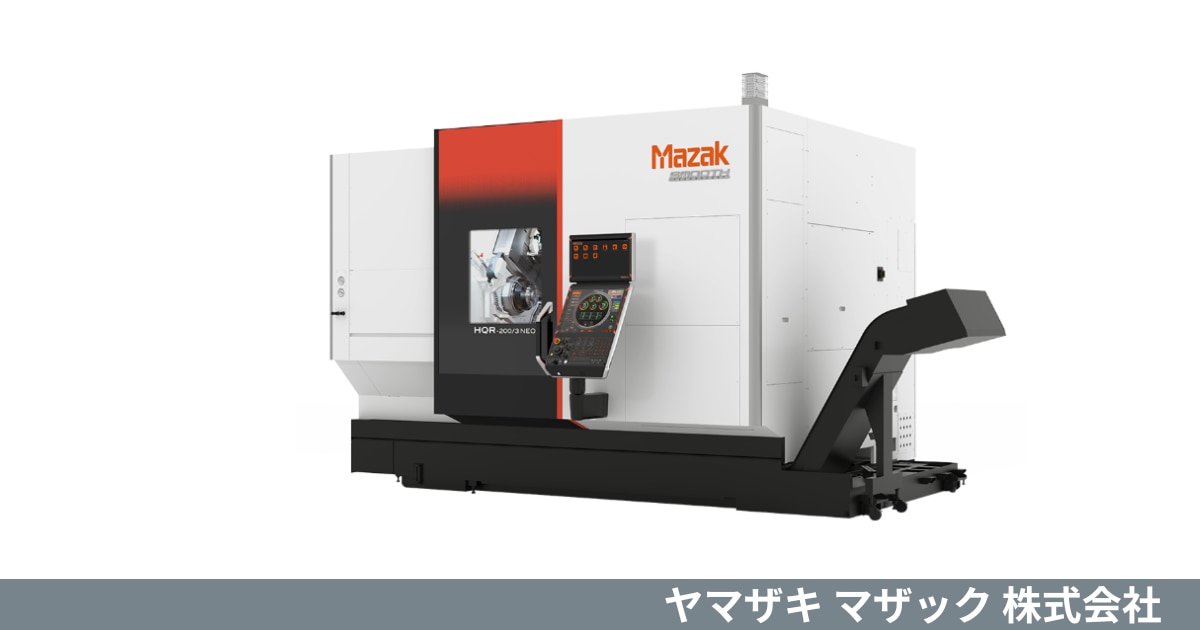

ヤマザキ マザック 対向2スピンドルCNC旋盤 HQR NEO

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  : HQR NEO
  製品カテゴリ  : 対向2スピンドルCNC旋盤
  関連リンク: メーカーHP

独自の3タレット/2スピンドル構造と自動化システムにより、複雑形状部品の工程集約とサイクルタイムの大幅削減を実現するCNC旋盤です。

概要

HQR NEOシリーズは、複雑な形状の部品加工における工程集約と高生産性の実現を目指した3タレット / 2スピンドルCNC旋盤です。
独自の機械構造により、左右2個同時加工や上下刃物台によるバランスカットが可能になりました。
特に第一工程と第二工程に加工量の差があるワークでは、2タレット機と比較して大幅なサイクルタイム削減に貢献します。
Φ102 mm(オプション)までの大きな棒材作業能力を備え、シャフトワークなどの加工にも幅広く対応。
高効率加工を実現するCNC装置MAZATROL SmoothG3を搭載し、さらにバーフィーダやワークアンローダなどの自動化システムとの連携も容易です。

特徴

  • 3タレット / 2スピンドル機械構造でサイクルタイムの大幅削減が可能
    左右の主軸で同時に加工を行う「左右2個同時加工」に加え、一つの主軸に対して上下2つの刃物台を用いて同時に切削する「バランスカット」を実現。
    これにより、従来の2タレット機では難しかった工程間の加工量差が大きいワークでも、大幅な生産性向上が可能になります。

  • Φ102 mm (オプション)まで対応可能な棒材作業能力
    第1主軸および第2主軸ともに、大きな棒材を扱える能力を有しています。
    これにより、自動車部品などに多いシャフトワークから多様な形状の部品まで、幅広い種類の棒材加工に対応できます。
    特にHQR-200/3 NEOでは、オプション仕様を選択することでΦ102 mmまでの棒材加工が可能。高精度な加工を維持したまま大径材も効率よく処理します。

  • チャックワークからシャフトワークまでさまざまなアプリケーションに対応する自動化システム
    バーフィーダやワークアンローダ、多関節ロボットインターフェースなどの充実したオプションを用意。
    これらを活用することで、ワークの自動供給から搬出までの一連の流れを自動化できます。
    長時間の無人運転を実現し、生産効率の大幅な向上に寄与します。また、ワークアンローダは完成品を高品位な仕上げ面を損なうことなく取り出すことが可能。品質と生産性の両立を実現しました。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

HQR-200/3 NEO

HQR-250/3 NEO

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

CNC旋盤

CNC旋盤

制御装置メーカー

MAZATROL SmoothG3

MAZATROL SmoothG3

加工能力

振り

mm

左上刃物台:370
右上刃物台:370
下刃物台 :320

左上刃物台:370
右上刃物台:370
下刃物台 :320

最大加工径

mm

左上刃物台:344
右上刃物台:344
下刃物台 :320

左上刃物台:344
右上刃物台:344
下刃物台 :320

最大加工長さ

mm

860

860

心間距離

mm

850U

850U

移動量

X軸移動量

mm

左上刃物台:207
右上刃物台:253
下刃物台 :195

左上刃物台:207
右上刃物台:253
下刃物台 :195

Y軸移動量

mm

左上刃物台:100(±50)
右上刃物台:100(±50)
下刃物台 :100(±50)

左上刃物台:100(±50)
右上刃物台:100(±50)
下刃物台 :100(±50)

Z軸移動量

mm

左上刃物台:600
右上刃物台:600
下刃物台 :815

左上刃物台:600
右上刃物台:600
下刃物台 :815

主軸

チャックサイズ

インチ

8

10

第1
主軸回転速度

min⁻¹

5,000

4,000

  第2
  主軸回転速度

min⁻¹

5,000

5,000

第1
主軸端形状

-

JIS A2-6

JIS A2-8

設置仕様

機械寸法(W×D×H)

mm

3,510 × 2,761 × 2,543

3,510 × 2,761 × 2,543

機械質量

kg

15,800

15,900
