ヤマザキ マザック 立形CNC旋盤 MEGA TURN
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： MEGA TURN
製品カテゴリ ： 立形CNC旋盤
関連リンク： メーカーHP

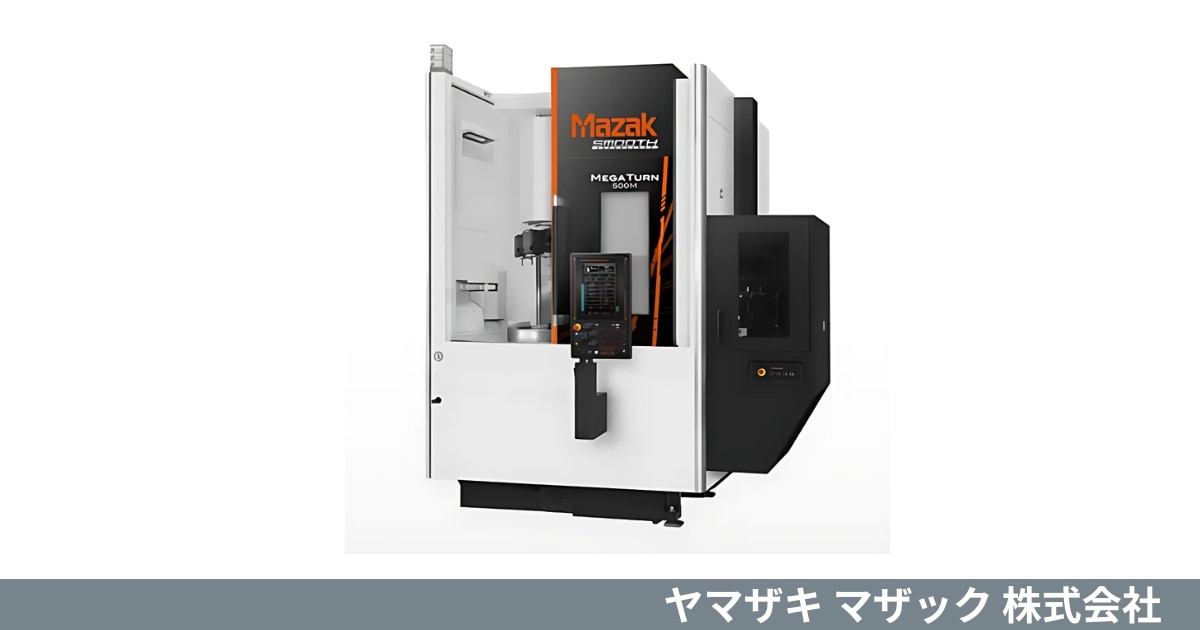

大物円筒部品の高トルク重切削加工と高生産性を実現する立形CNC旋盤です。
大きな加工エリアを確保し、幅広いワークに対応します。
概要
MEGA TURNシリーズは、薄物大径旋削部品の加工はもちろん、建設機械、重電、航空機分野などの大物円筒部品を高能率に重切削加工することが可能な立形CNC旋盤です。
機内での干渉構造物を減らすコラム移動構造を採用し、大きな加工寸法と幅広い加工エリアを確保しています。
高剛性・高トルクの主軸と高剛性構造により、大物部品の強力切削に最適な機械です。
また、タレット旋盤の高速性とミル仕様による工程集約、段取り工数を大幅に削減する独自の自動工具交換装置（オプション）により、高生産性を実現しました。
特徴
- 高生産性を実現する充実した切削能力
高剛性・高トルク主軸を搭載し、高生産性を実現します。
MEGA TURN 900は切削能力960 cm³/minを達成し、鋼材や鋳物の重切削に最適。さまざまな難削材に対応する充実した切削性能を備えています。 - 自動工具交換装置による生産性の向上
独自の自動工具交換装置（オプション）を装備。
ボーリングツール等の干渉を防ぎながら、工具をフル搭載可能にすることで、手動での段取りを大幅に削減し、実稼働率の向上に貢献します。 - 大きな加工エリアを確保
コラム移動構造を採用することで、機械構造上の最大加工径制限がなく、大きな加工エリアを確保できます。
これにより、薄物大径部品から大物円筒部品まで、幅広いワークに対応が可能です。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MEGA TURN 500 / 500S | MEGA TURN 500M / 500MS |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置メーカー | ー | MAZATROL SmoothEz | MAZATROL SmoothEz | |
加工能力 | 振り | mm | φ700 | φ700 |
最大加工径 | mm | φ500 | φ500 | |
最大加工高さ | mm | 462 | 462 | |
移動量 | X軸移動量 | mm | 345 | 345 |
Z軸移動量 | mm | 520 | 520 | |
主軸端面から刃物台端面までの距離 | mm | 165.5～680.5 | 165.5～680.5 | |
主軸 | チャックサイズ | インチ | 12、15、18（オプション） | 12、15、18（オプション） |
主軸回転速度 | min⁻¹ | 3,000 | 3,000 | |
回転工具主軸 | 最大回転速度 | min⁻¹ | ー | 4,000 |
設置仕様 | 機械寸法（W×D×H） | mm | 1,850×2,370×2,990 | 1,850×2,370×2,990 |
機械質量 | kg | 9,250 | 9,250 |
区分 | 項目 | 単位 | MEGA TURN 600 / 600S | MEGA TURN 600M / 600MS |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置メーカー | ー | MAZATROL SmoothEz | MAZATROL SmoothEz | |
加工能力 | 振り | mm | φ700 | φ700 |
最大加工径 | mm | φ630 | φ600 | |
最大加工高さ | mm | 550 | 550 | |
移動量 | X軸移動量 | mm | 345 | 345 |
Z軸移動量 | mm | 520 | 520 | |
主軸端面から刃物台端面までの距離 | mm | 273.5～788.5 | 273.5～788.5 | |
主軸 | チャックサイズ | インチ | 18、21、24（オプション） | 18、21、24（オプション） |
主軸回転速度 | min⁻¹ | 2,200 | 2,200 | |
回転工具主軸 | 最大回転速度 | min⁻¹ | ー | 4,000 |
設置仕様 | 機械寸法（W×D×H） | mm | 1,850×2,370×3,000 | 1,850×2,370×3,000 |
機械質量 | kg | 9,800 | 9,800 |
区分 | 項目 | 単位 | MEGA TURN 900 / 900S | MEGA TURN 900M / 900MS |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置メーカー | ー | MAZATROL SmoothEz | MAZATROL SmoothEz | |
加工能力 | 振り | mm | φ1,000 | φ1,000 |
最大加工径 | mm | φ920 | φ920 | |
最大加工高さ | mm | 800 | 800 | |
移動量 | X軸移動量 | mm | 470 | 470 |
Z軸移動量 | mm | 876 | 876 | |
主軸端面から刃物台端面までの距離 | mm | 154～1,030 | 163～1,039 | |
主軸 | チャックサイズ | インチ | 21、24、28、32、36（オプション） | 21、24、28、32、36（オプション） |
主軸回転速度 | min⁻¹ | 1,250 | 1,250 | |
回転工具主軸 | 最大回転速度 | min⁻¹ | ー | 4,000 |
設置仕様 | 機械寸法（W×D×H） | mm | 2,375×2,975×3,400 | 2,375×2,975×3,400 |
機械質量 | kg | 14,000 | 14,000 |
区分 | 項目 | 単位 | MEGA TURN 1600 | MEGA TURN 1600M |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置メーカー | ー | MAZATROL SmoothEz | MAZATROL SmoothEz | |
加工能力 | 振り | mm | φ1,650 | φ1,650 |
最大加工径 | mm | φ1,650 | φ1,650 | |
最大加工高さ | mm | 900 | 900 | |
移動量 | X軸移動量 | mm | 1,140 | 1,140 |
Z軸移動量 | mm | 905 | 905 | |
主軸端面から刃物台端面までの距離 | mm | 193～1,098 | 157～1,062 | |
主軸 | チャックサイズ | インチ | φ1,250、φ1,500（オプション） | φ1,250、φ1,500（オプション） |
主軸回転速度 | min⁻¹ | 350 | 350 | |
回転工具主軸 | 最大回転速度 | min⁻¹ | ー | 3,000 |
設置仕様 | 機械寸法（W×D×H） | mm | 4,140×3,222×3,474 | 4,140×3,222×3,474 |
機械質量 | kg | 25,000 | 25,000 |
