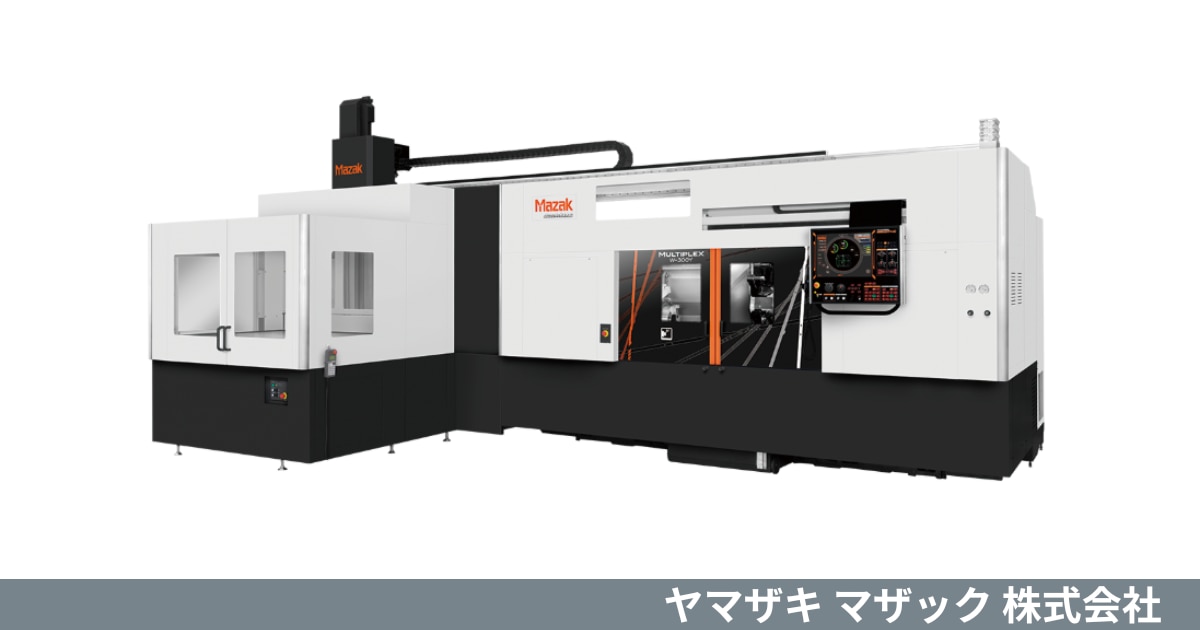

ヤマザキ マザック 対向2スピンドルCNC旋盤
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： MULTIPLEX W シリーズ
製品カテゴリ ： 対向2スピンドルCNC旋盤
関連リンク： メーカーHP
左右対称構造の主軸と刃物台を搭載し、対向2スピンドル2タレットによる複合加工とワーク自動受け渡しで、高い生産性と工程集約を実現するCNC旋盤です。
概要
MULTIPLEX Wシリーズは、対向2スピンドル2タレット複合加工CNC旋盤です。
左右対称構造の主軸と刃物台を搭載し、ワークの自動受け渡し機能により連続加工を同一機械内で実現します。
工程集約により設備費用や機械設置スペースの削減、生産リードタイムの短縮を可能にします。
旋削加工に加え、ミル機能やY軸機能（W-200Y、W-300Y）を備え、最新CNC装置MAZATROL SmoothGを標準搭載しています。
特徴
- 左右対称構造の主軸と刃物台を搭載し生産性を追求
左右に配置された主軸と刃物台を最大限に活用することで、両側からの同時加工や2工程連続加工を効率良く行えます。これにより、生産性が大幅に向上。
さらに、異なる種類のワークの左右独立加工や、左右主軸とZ軸の同期運転によるロングシャフト加工にも対応可能で、多様な加工ニーズに応えます。 - ワーク自動受け渡しにより2工程連続加工を可能にし、さまざまなアプリケーションに対応
高速かつ高精度なワーク自動受け渡し機能により、第1工程から第2工程への連続加工をワンチャッキングで高効率に実行できるため、段取り回数を減らし生産リードタイムの短縮が可能です。
完成品までを1台で加工できることから、工程集約に貢献し、コスト削減や高精度化を実現します。 - 旋削加工からミル機能による穴あけ、ミルコンタリング加工、さらにY軸加工まで可能
両刃物台に搭載されたミル機能により、旋削加工に加えて高速穴あけ加工やミルコンタリング加工が行えます。
また、W-200YおよびW-300Yモデルは大きなY軸ストロークを備え、平面加工や偏心穴あけ加工など、より幅広い複合加工に対応できる柔軟性を提供。
多様な加工工程の集約を実現しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MULTIPLEX W-200 | MULTIPLEX W-200Y |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL SmoothG | MAZATROL SmoothG | |
加工能力 | 振り | mm | φ320 | φ320 |
最大加工径 | mm | φ320 | φ320 | |
最大加工長さ | mm | 180 | 180 | |
移動量 | X軸移動量 | mm | 275 | 275 |
Y軸移動量 | mm | - | ±50 | |
Z軸移動量 | mm | Z1: 490 | Z1: 490 | |
C軸移動量 | ー | 360° | 360° | |
主軸 | チャックサイズ | インチ | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | |
主軸端形状 | - | A2-6 | A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,570 × 2,170 × 2,050 | 3,570 × 2,170 × 2,050 |
機械質量 | kg | 11,100 | 11,200 |
区分 | 項目 | 単位 | MULTIPLEX W-300 | MULTIPLEX W-300Y |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL SmoothG | MAZATROL SmoothG | |
加工能力 | 振り | mm | Φ430 | Φ430 |
最大加工径 | mm | Φ430 | Φ430 | |
最大加工長さ | mm | 225 | 225 | |
移動量 | X軸移動量 | mm | 310 | 310 |
Y軸移動量 | mm | ー | ±77 | |
Z軸移動量 | mm | Z1 : 615 | Z1 : 615 | |
C軸移動量 | ー | 360° | 360° | |
主軸 | チャックサイズ | インチ | 10 | 10 |
主軸回転速度 | min⁻¹ | 4,000 | 4,000 | |
主軸端形状 | - | A2-8 | A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,260 × 2,385 × 2,170 | 4,260 × 2,385 × 2,170 |
機械質量 | kg | 13,500 | 13,800 |
