ヤマザキ マザック フラット型CNC旋盤
POWER MASTER シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  : POWER MASTER シリーズ
  製品カテゴリ  : フラット型CNC旋盤
  関連リンク: メーカーHP

重切削に特化したフラットCNC旋盤シリーズ。
大径・長尺ワークの高能率かつ高精度な加工を実現する、強力な主軸と高剛性構造が特徴です。

概要

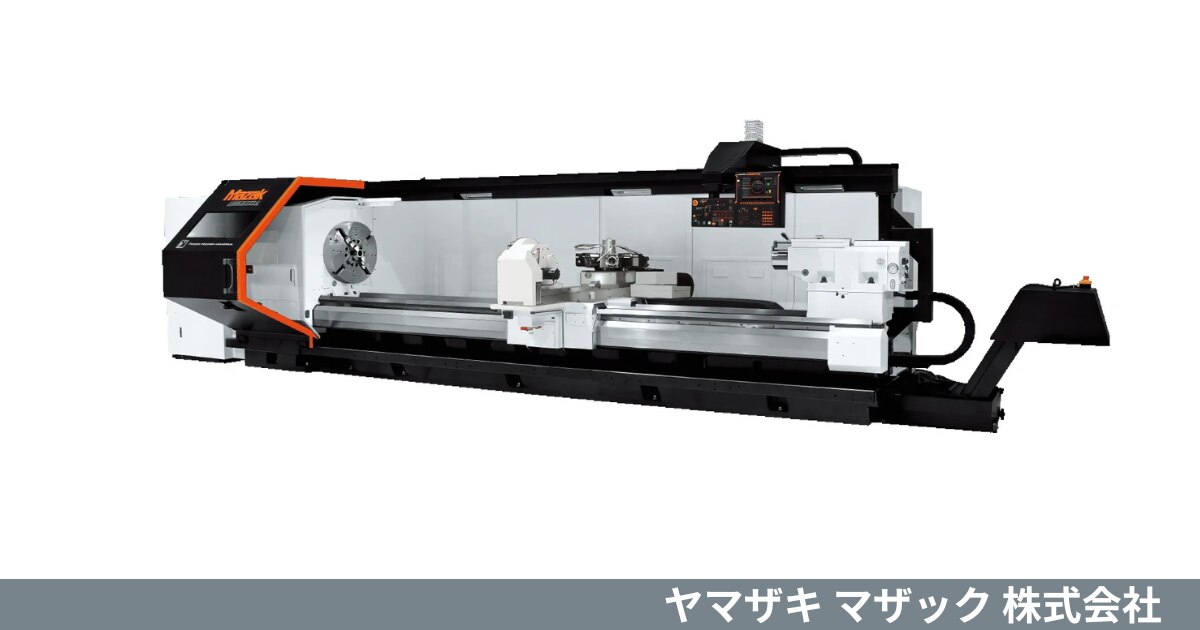

ヤマザキマザックのPOWER MASTERシリーズは、大径および長尺ワークの強力重切削に特化したフラットCNC旋盤です。
本シリーズは、Power Master ChuckerとPower Master Universalの2モデルをラインアップしており、それぞれ異なる加工用途に最適化されています。
クラス最大級となるΦ1000 mmの加工径に対応するモデルや、油井管のような長尺シャフトワーク加工に適したモデルをご用意しています。
主軸台は発熱の少ない4段油圧シフトにより、従来機の2倍となる最大7280 N・mというクラス最大の主軸トルクを実現。
Φ600 mmの大径ワークでも45 kW (60 HP)のフルパワー切削が可能となるため、加工時間の大幅な短縮に貢献します。
また、高速・高精度制御を実現するCNC装置 MAZATROL SmoothCを搭載しており、優れた操作性も特長です。

特徴

  • 加工用途に合わせ、4種類の主軸貫通穴径の旋削主軸を準備 Φ118 mm, Φ260 mm, Φ320 mm, Φ375 mm
    標準のΦ118 mmに加え、オプションでΦ260 mm、Φ320 mm、Φ375 mmの主軸貫通穴径を選択可能です。
    これにより、様々な径の長尺シャフトワーク加工に対応し、特に石油関連産業のお客様に多くの納入実績があります。

  • 重切削に対応する高出力 45 kW(60 HP)主軸を搭載
    この高出力主軸は、特に低回転速度域で最大7280 N・mという大きなトルクを発揮します。
    大径ワークの深い切削や難削材加工においても安定した重切削能力を発揮し、高能率加工を実現。

  • 優れた操作性と高速・高精度制御を実現するCNC装置 MAZATROL SmoothCを搭載
    MAZATROL SmoothCは、日常言語を用いた対話式プログラミングに対応しています。
    切削条件自動決定やMコード/Gコード入力サポートにより、初心者の方でも迅速なプログラム作成が可能。操作性と効率性を両立したシステムです。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

POWER MASTER Chucker

POWER MASTER Universal
3000U

POWER MASTER Universal
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

CNC旋盤

CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothC

MAZATROL SmoothC

MAZATROL SmoothC

加工能力

ベッド上の振り

mm

870

870

870

最大加工径

mm

Φ1,000

Φ840

Φ840

最大加工長さ

mm

1,055

2,985

4,005

心間距離

mm

3000U

4000U

移動量

X軸移動量

mm

635

670

670

Z軸移動量

mm

1,170

3,075

4,095

主軸

チャックサイズ

インチ

15

15

15

主軸回転速度

min⁻¹

1,200

1,200

1,200

主軸端形状

-

A1-11

A1-11

A1-11

設置仕様

機械寸法(W×D×H)

mm

5,692×2,795×2,180

6,990×2,760×2,153

8,010×2,760×2,153

機械質量

kg

9,450

13,760

14,760
