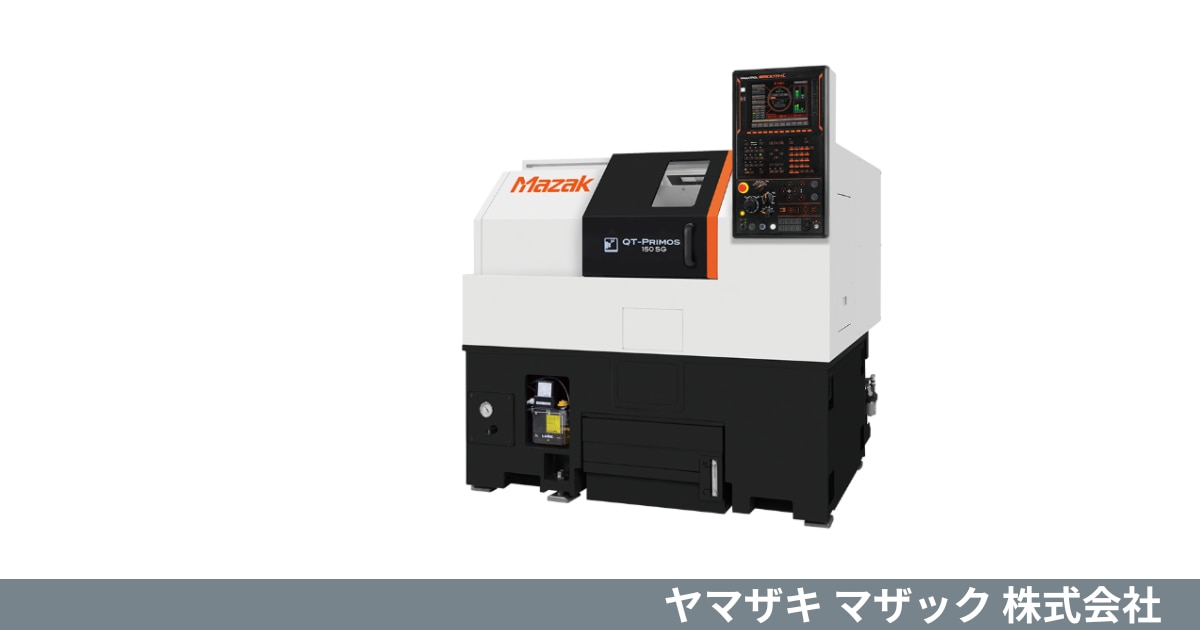

ヤマザキ マザック CNC旋盤 QT-PRIMOS シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  :  QT-PRIMOS シリーズ
  製品カテゴリ  :  CNC旋盤
  関連リンク: メーカーHP

ビルトインモータ主軸を搭載し、高速・高精度加工を実現するコンパクトな2軸CNC旋盤です。省スペース設計と生産形態に合わせた自動化に対応します。

概要

QT-PRIMOSシリーズは、省スペース・高生産を実現するCNC旋盤です。
加工現場の限られたスペースを有効活用するため、優れた機能と操作性を維持しつつ、コンパクトなデザインを採用しています。
機械高さを抑えた設計により、工場内の見通しが良好になります。高速・高精度加工を可能にするビルトイン主軸を搭載し、高い切削能力を発揮。
また、生産形態に応じた自動化オプションも豊富に用意しており、オペレータの作業性や保守性にも配慮した設計が特長です。

特徴

  • ビルトインモータ主軸搭載により高速・高精度を実現
    この主軸はベルトやギアがなく振動が少ないため、ワークの真円度や面粗度を大幅に向上させることができます。
    ベルト駆動に必要な張力調整や摩耗による交換作業が不要で、長期メンテナンスフリーを実現。
    さらに、低速域で高いトルクが得られ、優れた加減速性能も備えています。

  • 加工現場の限られたスペースを考慮した省スペース設計
    コンパクトなデザインにより、オペレータの作業性が向上するだけでなく、フロア面積当たりの生産性向上に寄与します。
    機械幅を抑えているため、作業者1人で複数台を操作する際の移動距離も削減可能。
    日常メンテナンスを行う箇所は前方と後方からアクセスできる設計であり、機械を並べて設置する場合にも効率的です。

  • 生産形態に合わせたコンパクトな自動化
    大量生産のワーク加工において、サイクルタイム短縮に大きく貢献する迅速な自動化が可能です。
    少品種大量生産には省スペース自動化システムのクイックローダ、多品種大量生産にはガントリーローダが最適。
    クイックローダは標準機と同等の設置スペースで自動化を実現でき、ガントリーローダはパレットへの積載や2台連結にも対応します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

QT-PRIMOS 50 SG

QT-PRIMOS 100 SG

QT-PRIMOS 150 SG

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

Mazak FZ

MAZATROL Smooth C

Mazak FZ

MAZATROL Smooth C

Mazak FZ

MAZATROL Smooth C

加工能力

振り

mm

Φ444

Φ444

Φ580

最大加工径

mm

Φ180

Φ180

Φ250

最大加工長さ

mm

204

200

264

移動量

X軸移動量

mm

110

110

140

Z軸移動量

mm

240

240

305

主軸

チャックサイズ

インチ

5

6

8

主軸回転速度

min⁻¹

5,000

5,000

4,000

設置仕様

機械寸法(W×D×H)

mm

Mazak FZ:
1,395×1,230×1,700
MAZATROL SmoothC:
1,575×1,230×1,700

Mazak FZ:
1,395×1,230×1,700
MAZATROL SmoothC:
1,575×1,230×1,700

Mazak FZ:
1,600×1,500×1,700
MAZATROL SmoothC:
1,850×1,500×1,700

機械質量

kg

Mazak FZ:
1,900
MAZATROL SmoothC:
2,050

Mazak FZ:
1,900
MAZATROL SmoothC:
2,050

Mazak FZ:
2,600
MAZATROL SmoothC:
2,760
