ヤマザキ マザック CNC旋盤 QTE シリーズ
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： QTE シリーズ
製品カテゴリ ： CNC旋盤
関連リンク： メーカーHP
高速・高精度・省スペースが特徴のQTEシリーズ。
ビルトインモータによる高い切削能力と、豊富な仕様展開、自動化オプションで多様な生産に対応します。
概要

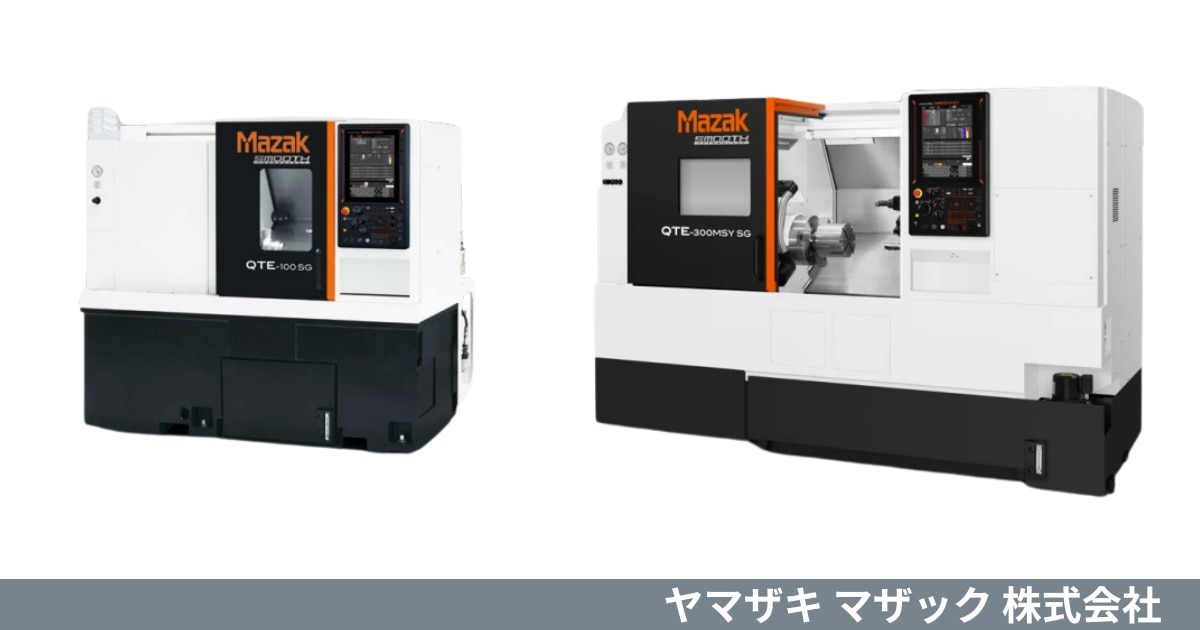

ヤマザキマザックのQTEシリーズは、高速・高精度・省スペースを実現するCNC旋盤です。
ビルトインモータ主軸を搭載し、低回転域でも高いトルクを発揮することで、優れた切削能力を提供します。
ギアやベルトを排除した構造は、真円度・加工面精度の向上に貢献し、メンテナンスも不要という利点があります。
生産形態に合わせて、旋削、ミル加工、Y軸仕様、第2主軸仕様などを組み合わせた幅広い機種選択が可能。さらに、豊富な自動化オプションを用意することで、生産性の向上をサポートします。
最新のMAZATROL SmoothEz CNC装置を搭載し、オプションのMAZATROL DXソフトウェアを使用すれば、オフィスでのデジタル段取りにより機上作業の大幅な短縮が実現できます。
特徴
- ビルトインモータを搭載、高い切削能力を実現
QTEシリーズの大きな特長の一つが、ビルトインモータ主軸の搭載です。これにより、低回転域から高いトルクを得ることができ、パワフルな切削加工が可能となります。
また、振動の原因となるギアやベルトをなくしたことで、真円度や加工面精度が向上し、動力損失も防止。
ベルト駆動のような張り調整といったメンテナンスも不要で、シンプルな構造による高い信頼性も魅力です。 - 幅広い仕様展開で、生産に合わせた機種選択が可能
多様な生産ニーズに応えるため、QTEシリーズでは豊富な仕様展開をご用意しています。
旋削加工はもとより、ミル加工、Y軸仕様、第2主軸仕様などを自由に組み合わせることができ、生産形態に最適な一台を選択できます。
コンパクトな機械サイズでありながら、カスタマイズニーズに柔軟に対応できる点も本シリーズの強みです。
8角刃物台と12角刃物台が選択可能で、□25 mmのツールシャンクにより、重切削加工を実現します。 - 生産性を高める豊富な自動化オプション
QTEシリーズは、生産性向上を強力にサポートするため、豊富な自動化オプションを取り揃えています。
これらのオプションを活用することで、ワークの搬送や段取り替えの自動化などが期待でき、生産効率の大幅な向上に貢献することが可能です。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | QTE-100 SG | QTE-100M SG | QTE-100MS SG | QTE-100MSY SG | QTE-100MY SG |
|---|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL | MAZATROL | MAZATROL | MAZATROL | MAZATROL | |
加工能力 | 振り | mm | Φ580 | Φ695 | Φ695 | Φ695 | Φ695 |
最大加工径 | mm | Φ350 | Φ340 | Φ340 | Φ340 | Φ340 | |
最大加工長さ※ | mm | 299 | 554 | ー | ー | 554 | |
両主軸チャック爪端の距離 ※ | mm | ー | ー | 596 | 596 | ー | |
移動量 | X軸移動量 | mm | 195 | 215 | 215 | 215 | 215 |
Y軸移動量 | mm | ー | ー | ー | 100(±50) | 100(±50) | |
Z軸移動量 | mm | 325 | 605 | 605 | 605 | 605 | |
主軸 | チャックサイズ | インチ | 6 | 6 | 6 | 6 | 6 |
第１主軸 | min⁻¹ | 5,000 | 6,000 | 6,000 | 6,000 | 6,000 | |
第２主軸 | min⁻¹ | ー | ー | 6,000 | 6,000 | ー | |
設置仕様 | 機械寸法（W×D×H） | mm | 1,900×1,590×1,700 | 2,600×1,690×1,725 | 2,600×1,690×1,725 | 2,600×1,690×1,725 | 2,600×1,690×1,725 |
機械質量 | kg | 3,250 | 4,400 | 4,600 | 4,800 | 4,600 |
※チャックにより異なります。
区分 | 項目 | 単位 | QTE-200 SG 300U | QTE-200 SG 500U | QTE-200M SG 500U | QTE-200M SG 1000U |
|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL | MAZATROL | MAZATROL | MAZATROL | |
加工能力 | 振り | mm | Φ580 | Φ580 | Φ695 | Φ728 |
最大加工径 | mm | Φ350 | Φ350 | Φ340 | Φ340 | |
最大加工長さ※ | mm | 285 | 520 | 535 | 1,085 | |
移動量 | X軸移動量 | mm | 195 | 195 | 215 | 215 |
Y軸移動量 | mm | ー | ー | ー | ー | |
Z軸移動量 | mm | 325 | 560 | 605 | 1,155 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 | 8 |
第１主軸 | min⁻¹ | 5,000 | 5,000 | 5,000 | 5,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 1,900×1,590×1,700 | 2,2000×1,590×1,700 | 2,700×1,690×1,725 | 3,385×1,760×1,825 |
機械質量 | kg | 3,400 | 3,700 | 4,450 | 5,150 |
※チャックにより異なります。
区分 | 項目 | 単位 | QTE-200MS SG | QTE-200MSY SG | QTE-200MY SG | QTE-200MY SG |
|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL | MAZATROL | MAZATROL | MAZATROL | |
加工能力 | 振り | mm | Φ695 | Φ695 | Φ695 | Φ728 |
最大加工径 | mm | Φ340 | Φ340 | Φ340 | Φ340 | |
最大加工長さ※ | mm | ー | ー | 535 | 1085 | |
両主軸チャック爪端の距離 ※ | mm | 575 | 575 | ー | ー | |
移動量 | X軸移動量 | mm | 215 | 215 | 215 | 215 |
Y軸移動量 | mm | ー | 100(±50) | 100(±50) | 100(±50) | |
Z軸移動量 | mm | 605 | 605 | 605 | 1,155 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 | 8 |
第１主軸 | min⁻¹ | 5,000 | 5,000 | 5,000 | 5,000 | |
第２主軸 | min⁻¹ | 6,000 | 6,000 | ー | ー | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,600×1,690×1,725 | 2,600×1,690×1,725 | 2,700×1,690×1,725 | 3,385×1,760×1,825 |
機械質量 | kg | 4,650 | 4,850 | 4,650 | 5,350 |
※チャックにより異なります。
区分 | 項目 | 単位 | QTE-３00 SG 500U | QTE-300 SG 1000U | QTE-300M SG 500U | QTE-300M SG 1000U |
|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | ||
制御装置 | ー | MAZATROL | MAZATROL | MAZATROL | MAZATROL | |
加工能力 | 振り | mm | Φ695 | Φ695 | Φ695 | Φ728 |
最大加工径 | mm | Φ390 | Φ390 | Φ340 | Φ340 | |
最大加工長さ※ | mm | 553.5 | 1,063.5 | 504.5 | 1,054.5 | |
移動量 | X軸移動量 | mm | 215 | 215 | 215 | 215 |
Y軸移動量 | mm | ー | ー | ー | ー | |
Z軸移動量 | mm | 605 | 1,120 | 605 | 1,155 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 | 10 |
第１主軸 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 | |
第２主軸 | min⁻¹ | ー | ー | ー | ー | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,700×1,600×1,700 | 3,335×1,670×1,800 | 2,700×1,690×1,725 | 3,385×1,760×1,825 |
機械質量 | kg | 4,300 | 5,000 | 4,600 | 5,300 |
※チャックにより異なります。
区分 | 項目 | 単位 | QTE-300MS SG | QTE-300MSY SG | QTE-300MY SG | QTE-300MY SG |
|---|---|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック | ヤマザキ マザック |
種類 | CNC旋盤 | CNC旋盤 | CNC旋盤 | CNC旋盤 | ||
制御装置ー | ー | MAZATROL | MAZATROL | MAZATROL | MAZATROL | |
加工能力 | 振り | mm | Φ695 | Φ695 | Φ695 | Φ728 |
最大加工径 | mm | Φ340 | Φ340 | Φ340 | Φ340 | |
最大加工長さ※ | mm | ー | ー | 504.5 | 1054.5 | |
両主軸チャック爪端の距離 ※ | mm | 539.5 | 539.5 | ー | ー | |
移動量 | X軸移動量 | mm | 215 | 215 | 215 | 215 |
Y軸移動量 | mm | ー | 100(±50) | 100(±50) | 100(±50) | |
Z軸移動量 | mm | 605 | 605 | 605 | 1,155 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 | 10 |
第１主軸 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 | |
第２主軸 | min⁻¹ | ー | ー | ー | ー | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,700×1,690×1,725 | 2,700×1,690×1,725 | 2,700×1,690×1,725 | 3,385×1,760×1,825 |
機械質量 | kg | 4,800 | 5,000 | 4,800 | 5,500 |
※チャックにより異なります。
