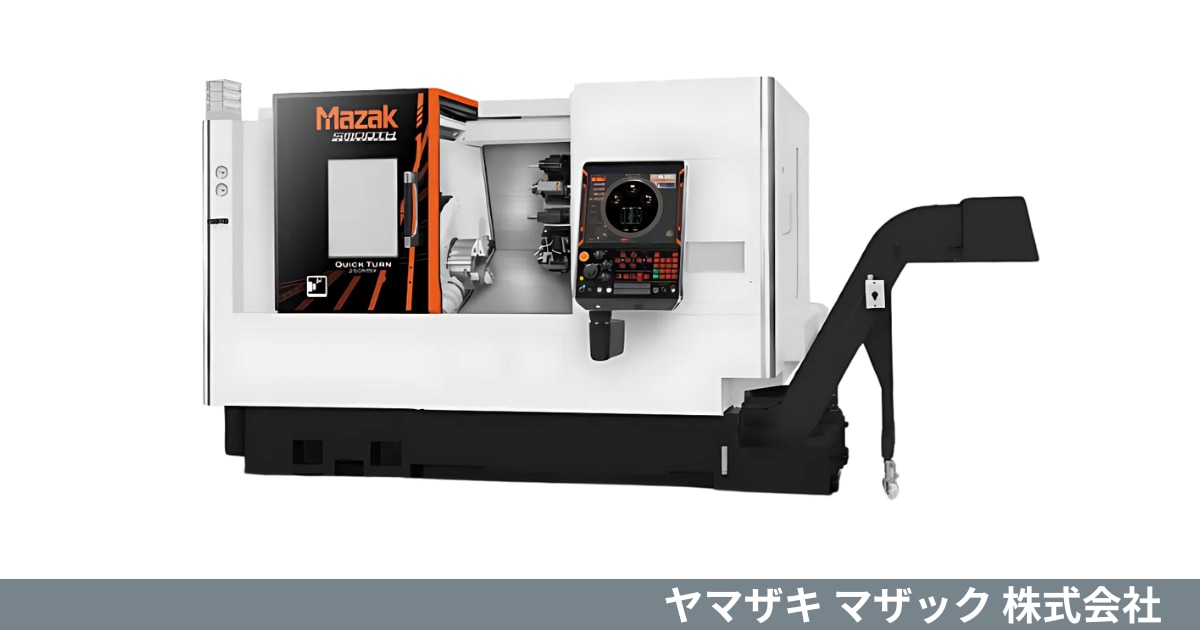

ヤマザキマザック CNC旋盤 QUICK TURN シリーズ

製品情報

カタログで詳しく見る

基本情報

　　メーカー名：ヤマザキマザック
　　シリーズ名： QUICK TURN シリーズ
　　製品カテゴリ： CNC旋盤
　関連リンク：メーカーHP

QUICK TURNシリーズは、高精度と高効率を追求し多様な加工ニーズに対応する高性能CNC旋盤です。豊富なモデルとオプションで、お客様の生産性向上に貢献します。

概要

QUICK TURNシリーズは、1981年の販売開始以来、世界累計販売台数約10万台を誇る、進化を続けるベストセラーCNC旋盤シリーズです。
ビルトインモータ主軸や高剛性な機械構造により、高い加工能力を実現しています。
旋削加工に加え、オプションとしてミル加工、Y軸加工、第2主軸仕様など、お客様の多様なアプリケーションに対応可能。チャックサイズや心間距離の幅広いラインアップにより、小径・小物部品から大径・長尺部品まで、さまざまなワークサイズに対応できる豊富なモデルを取り揃えています。
CNC装置にはMAZATROL SmoothGを搭載し、対話式プログラムやGコードによる簡単なプログラミングをサポートします。

特徴

ビルトインモータ主軸、高剛性な機械構造により、高い加工能力を実現
シリーズ全ての主軸にビルトインモータ主軸を搭載し、難削材から非鉄金属まで幅広い材料での重切削や高速切削を実現。
高剛性構造によって、重切削時の歪みを抑え、長期間にわたり高精度を維持します。
旋削からミル加工、Y軸加工、第2主軸仕様などさまざまなアプリケーションに対応
ミル機能は標準またはオプションとして搭載され、Y軸や第2主軸仕様もラインアップしています。
Y軸仕様ではコンパクトな機体で複雑形状加工を、また第2主軸仕様では1・2工程連続加工が可能です。
チャックサイズ・心間を幅広くラインアップし、小径・小物加工から大径・長尺加工まで対応可能
6インチから18/21（オプション）インチまで多様なチャックサイズを展開。
さらに、心間タイプは300Uから2000Uまで選択できるため、お客様の加工内容に合わせた最適な機種の選定が可能となっています。

▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。

仕様

区分	項目	単位	QUICK TURN 100MY	QUICK TURN 100MS	QUICK TURN 100MSY
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ550	Φ550	Φ550
	最大加工径	mm	Φ280	Φ280	Φ280
	最大加工長さ	mm	340	409	409
移動量	X軸移動量	mm	187	187	187
	Y軸移動量	mm	100	ー	100
	Z軸移動量	mm	440	510	510
主軸	チャックサイズ	インチ	6	6	6
	第１主軸回転速度	min⁻¹	6,000	6000	6000
	第２主軸回転速度	min⁻¹	ー	6000	6000
	主軸端形状	-	JIS A2-5	JIS A2-5	JIS A2-5
設置仕様	機械寸法（W×D×H）	mm	2,070×1,600×1,930	2,315×1,600×1,800	2,315×1,600×1,930
設置仕様	機械質量	kg	4,100	4,300	4,400

区分	項目	単位	QUICK TURN 200 500U	QUICK TURN 200 1000U	QUICK TURN 200MA 500U	QUICK TURN 200MA 1000U	QUICK TURN 200MB 500U	QUICK TURN 200MB 1000U	QUICK TURN 200MY 500U	QUICK TURN 200MY 1000U	QUICK TURN 200MSY 500U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ660	Φ660	Φ660	Φ660	Φ695	Φ695	Φ695	Φ695	Φ695
	最大加工径	mm	Φ350	Φ350	Φ360	Φ360	Φ380	Φ380	Φ380	Φ380	Φ380
	最大加工長さ	mm	541	1,063	535	1,055	541	1,047	555	1,020	ー
移動量	X軸移動量	mm	195	195	225	225	234	234	234	234	234
	Y軸移動量	mm	-	-	-	-	-	-	100 (±50)	100 (±50)	100 (±50)
	Z軸移動量	mm	560	1,105	605	1,125	625	1,090	625	1,090	625
主軸	チャックサイズ	インチ	8	8	8	8	8	8	8	8	8 (第1主軸) 6 (第2主軸)
	第１主軸回転速度	min⁻¹	5,000	5,000	5,000	5,000	5,000	5,000	5,000	5,000	5,000
	第２主軸回転速度	min⁻¹	ー	ー	ー	ー	ー	ー	ー	ー	6,000
	主軸端形状	-	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6	JIS A2-6 (第1主軸) JIS A2-5 (第2主軸)
設置仕様	機械寸法（W×D×H）	mm	2,630×1,680×1,703	3,385×1,720×1,703	2,630×1,680×1,703	3,385×1,720×1,703	2,760×1,845×1,857	3,550×1,995×1,857	2,760×1,845×1,857	3,550×1,995×1,857	2,760×1,845×1,857
設置仕様	機械質量	kg	4,500	5,500	4,700	5,700	5,500	6,200	5,500	6,200	5,600

区分	項目	単位	QUICK TURN 250 500U	QUICK TURN 250 1000U	QUICK TURN 250MA 500U	QUICK TURN 250MA 1000U	QUICK TURN 250MB 500U	QUICK TURN 250MB 1000U	QUICK TURN 250MY 500U	QUICK TURN 250MY 1000U	QUICK TURN 250MSY 500U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ660	Φ660	Φ660	Φ660	Φ695	Φ695	Φ695	Φ695	Φ695
	最大加工径	mm	Φ380	Φ380	Φ360	Φ360	Φ380	Φ380	Φ380	Φ380	Φ380
	最大加工長さ	mm	510.5	1,032.5	504.5	1,024.5	512	1,018	526	991	ー
移動量	X軸移動量	mm	210	210	225	225	234	234	234	234	234
	Y軸移動量	mm	-	-	-	-	-	-	100 (±50)	100 (±50)	100 (±50)
	Z軸移動量	mm	560	1,105	605	1,125	625	1,090	625	1,090	625
主軸	チャックサイズ	インチ	10	10	10	10	10	10	10	10	10 (第1主軸) 6 (第2主軸)
	第１主軸回転速度	min⁻¹	4,000	4,000	4,000	4,000	4,000	4,000	4,000	4,000	4,000
	第２主軸回転速度	min⁻¹	-	-	-	-	-	-	-	-	6,000
	主軸端形状	-	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8 (第1主軸) JIS A2-5 (第2主軸)
設置仕様	機械寸法（W×D×H）	mm	2,630×1,680×1,703	3,385×1,720×1,703	2,630×1,680×1,703	3,385×1,720×1,703	2,760×1,845×1,857	3,550×1,995×1,857	2,760×1,845×1,857	3,550×1,995×1,857	2,760×1,845×1,857
設置仕様	機械質量	kg	4,800	5,800	5,000	6,000	5,800	6,500	5,800	6,500	5,900

区分	項目	単位	QUICK TURN 300 650U	QUICK TURN 300 1250U	QUICK TURN 300 1500U	QUICK TURN 300MA 650U	QUICK TURN 300MA 1250U	QUICK TURN 300MB 650U	QUICK TURN 300MB 1250U	QUICK TURN 300MY 650U	QUICK TURN 300MY 1250U	QUICK TURN 300MY 1500U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ720	Φ720	Φ720	Φ720	Φ720	Φ830	Φ830	Φ830	Φ830	Φ830
	最大加工径	mm	Φ420	Φ420	Φ420	Φ420	Φ420	Φ420	Φ420	Φ430	Φ430	Φ430
	最大加工長さ	mm	662	1,282	1,597	662	1,282	652	1,247	658	1253	1593
移動量	X軸移動量	mm	240	240	240	265	265	270	270	270	270	270
	Y軸移動量	mm	ー	ー	ー	ー	ー	ー	ー	150(±75)	150(±75)	150(±75)
	Z軸移動量	mm	710	1,314	1,640	730	1,350	680	1,280	680	1,280	1,620
主軸	チャックサイズ	インチ	10	10	10	10	10	10	10	10	10	10
	第１主軸回転速度	min⁻¹	4,000	4,000	4,000	4,000	4,000	4,000	4,000	4,000	4,000	4,000
	主軸端形状	ー	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8	JIS A2-8
設置仕様	機械寸法（W×D×H）	mm	3,050×1,910×1,900	3,770×1,910×1,900	4,500×1,910×1,900	3,050×1,910×1,900	3,770×1,910×1,900	3,355×2,100×2,175	3,915×2,100×2,175	3,355×2,100×2,175	3,915×2,100×2,175	4,270×2,100×2,175
設置仕様	機械質量	kg	5,800	6,600	7,000	6,100	6,900	8,800	9,450	8,800	9,450	8,800

区分	項目	単位	QUICK TURN 350 650U	QUICK TURN 350 1250U	QUICK TURN 350 1500U	QUICK TURN 350MA 650U	QUICK TURN 350MA 1250U	QUICK TURN 350MB 650U	QUICK TURN 350MB 1250U	QUICK TURN 350MY 650U	QUICK TURN 350MY 1250U	QUICK TURN 350MY 1500U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ720	Φ720	Φ720	Φ720	Φ720	Φ830	Φ830	Φ830	Φ830	Φ830
	最大加工径	mm	Φ420	Φ420	Φ420	Φ420	Φ420	Φ420	Φ420	Φ430	Φ430	Φ430
	最大加工長さ	mm	614	1,234	1,549	614	1,234	604	1,199	610	1,205	1,545
移動量	X軸移動量	mm	240	240	240	265	265	270	270	270	270	270
	Y軸移動量	mm	ー	ー	ー	ー	ー	ー	ー	150(±75)	150(±75)	150(±75)
	Z軸移動量	mm	710	1,314	1,645	730	1,350	690	1,285	690	1,285	1,625
主軸	チャックサイズ	インチ	12	12	12	12	12	12	12	12	12	12
	第１主軸回転速度	min⁻¹	3,300	3,300	3,300	3,300	3,300	3,300	3,300	3,300	3,300	3,300
	主軸端形状	-	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11
設置仕様	機械寸法（W×D×H）	mm	3,050×1,910×1,900	3,770×1,910×1,900	4,500×1,910×1,900	3,050×1,910×1,900	3,770×1,910×1,900	3,355×2,100×2,175	3,915×2,100×2,175	3,355×2,100×2,175	3,915×2,100×2,175	4,270×2,100×2,175
設置仕様	機械質量	kg	6,100	6,900	7,300	6,400	7,200	9,000	9,650	9,000	9,650	8,900

区分	項目	単位	QUICK TURN 400 1000U	QUICK TURN 400 2000U	QUICK TURN 400M 1000U	QUICK TURN 400M 2000U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ845	Φ845	Φ845	Φ845
	最大加工径	mm	Φ580	Φ580	Φ580	Φ580
	最大加工長さ	mm	1,024	2,074	996.5	2,080.5
移動量	X軸移動量	mm	320	320	350	350
	Y軸移動量	mm	ー	ー	ー	ー
	Z軸移動量	mm	1,070	2,120	1,070	2,120
主軸	チャックサイズ	インチ	12	12	12	12
	第１主軸回転速度	min⁻¹	2,500	2,500	2,500	2,500
	主軸端形状	-	JIS A2-11	JIS A2-11	JIS A2-11	JIS A2-11
設置仕様	機械寸法（W×D×H）	mm	3,820×2,313×2,040	4,930×2,313×2,040	3,820×2,313×2,040	4,930×2,313×2,040
設置仕様	機械質量	kg	9,900	11,700	10,350	12,150

区分	項目	単位	QUICK TURN 450 1000U	QUICK TURN 450 2000U	QUICK TURN 450M 1000U	QUICK TURN 450M 2000U
基本情報	メーカー	ー	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック	ヤマザキマザック
	種類		CNC旋盤	CNC旋盤	CNC旋盤	CNC旋盤
	制御装置メーカー	ー	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG	MAZATROL SmoothG
加工能力	振り	mm	Φ845	Φ845	Φ845	Φ845
	最大加工径	mm	Φ580	Φ580	Φ580	Φ580
	最大加工長さ	mm	ー	ー	ー	ー
移動量	X軸移動量	mm	320	320	350	350
	Y軸移動量	mm	ー	ー	ー	ー
	Z軸移動量	mm	1,070	2,120	1,070	2,120
主軸	チャックサイズ	インチ	18	18	18	18
	第１主軸回転速度	min⁻¹	2,000	2,000	2,000	2,000
	主軸端形状	-	JIS A2-15	JIS A2-15	JIS A2-15	JIS A2-15
設置仕様	機械寸法（W×D×H）	mm	3,820×2,313×2,040	4,930×2,313×2,040	3,820×2,313×2,040	4,930×2,313×2,040
設置仕様	機械質量	kg	9,900	11,700	10,350	12,150
