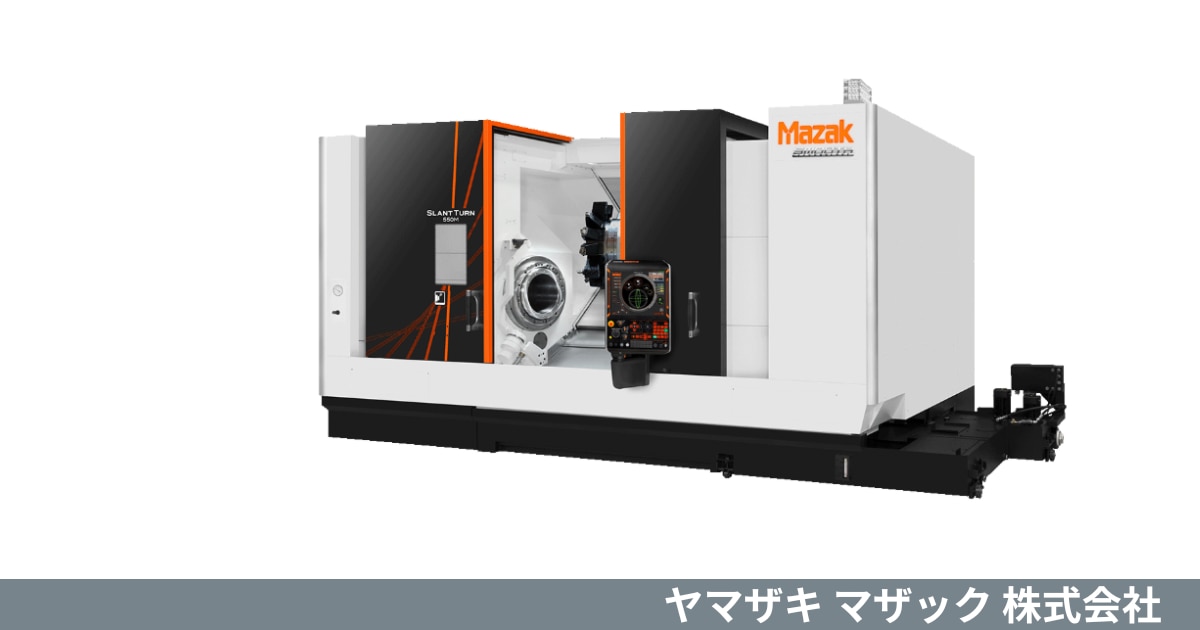

ヤマザキ マザック CNC旋盤 SLANT TURN シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名  :  SLANT TURN シリーズ
  製品カテゴリ  :  CNC旋盤
  関連リンク: メーカーHP

大径・長尺ワークの強力切削に特化したCNC旋盤シリーズです。高剛性構造と豊富なバリエーションで生産性向上を支援します。

概要

SLANT TURNシリーズは、大径・長尺ワークの高速・重切削を可能にするCNC旋盤です。
高トルク主軸と高剛性ローラガイドを採用した機械構造により、強力な切削を実現しています。
最大加工径Φ910 mm、最大加工長1016 mmから4099 mmまで対応。主軸貫通穴はΦ185 mmからΦ375 mmまで豊富なバリエーションを用意し、多様なワークに対応できる仕様となっています。M仕様では高出力の回転工具主軸によりミル加工も行え、生産性をさらに向上させることが可能です。
クラス最大径Φ410 mmまでの振れ止め装置や、250 mm突き出し可能な電動テールストックも特徴として挙げられます。
操作性にも配慮したデザインと、最新のCNC装置「MAZATROL SmoothG」による高精度制御が、安定した加工精度と作業効率を提供します。

特徴

  • 高トルク主軸で大径ワークも強力切削
    2段ギアシフトを採用した高トルク主軸は、低回転数でもフルパワーを発揮し、大径ワークの高能率加工を可能にしています。
    最大主軸トルク7000 N・m、最大出力45 kW(30分定格)を実現します。

  • 強力切削を支える高剛性ローラガイドを採用した機械構造
    直線軸に高剛性ローラガイドを配した機械構造は、強力な切削加工を支えます。
    このローラガイドは低動摩擦で高速性、耐久性、長寿命に貢献し、長期の信頼加工とメンテナンスフリーを実現します。

  • 芯間や主軸貫通穴を選べる豊富な機種バリエーション
    主軸貫通穴径はΦ185 mm, Φ275 mm,Φ320 mm, Φ375 mmから選択可能です。
    また、最大加工長も機種やチャックサイズに応じて多様な仕様があり、幅広いワークサイズに対応できます。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

SLANT TURN 500
C

SLANT TURN 500
1000U

SLANT TURN 500
2000U

SLANT TURN 500
3000U

SLANT TURN 500
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

Φ910

Φ910

最大加工長さ

mm

1,047

1,047

2,040

3,175

4,064

心間距離

mm

Chucker

1000U

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

465

465

Z軸移動量

mm

1,175

1,175

2,165

3,300

4,190

主軸

チャックサイズ

インチ

18"~

18"~

18"~

18"~

18"~

主軸回転速度

min⁻¹

1,600

1,600

1,600

1,600

1,600

主軸端形状

-

JIS A2-15

JIS A2-15

JIS A2-15

JIS A2-15

JIS A2-15

設置仕様

機械寸法(W×D×H)

mm

5,690×2,440×2,605

5,690×2,440×2,605

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

13,800

15,100

16,900

18,900

22,400

区分

項目

単位

SLANT TURN
500M
C

SLANT TURN 500M
1000U

SLANT TURN 500M
2000U

SLANT TURN 500M
3000U

SLANT TURN 500M
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

Φ910

Φ910

最大加工長さ

mm

1,082

1,082

2,075

3,210

4,099

心間距離

mm

Chucker

1000U

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

465

465

Z軸移動量

mm

1,175

1,175

2,165

3,300

4,190

主軸

チャックサイズ

インチ

18"~

18"~

18"~

18"~

18"~

主軸回転速度

min⁻¹

1,600

1,600

1,600

1,600

1,600

主軸端形状

-

JIS A2-15

JIS A2-15

JIS A2-15

JIS A2-15

JIS A2-15

設置仕様

機械寸法(W×D×H)

mm

5,690×2,440×2,605

5,690×2,440×2,605

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

13,800

15,100

16,800

18,800

22,300

区分

項目

単位

SLANT TURN
550
C

SLANT TURN 550
1000U

SLANT TURN 550
2000U

SLANT TURN 550
3000U

SLANT TURN 550
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

Φ910

Φ910

最大加工長さ

mm

1,016

1,016

2,009

3,144

4,033

心間距離

mm

Chucker

1000U

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

465

465

Z軸移動量

mm

1,175

1,175

2,165

3,300

4,190

主軸

チャックサイズ

インチ

21"~

21"~

21"~

21"~

21"~

主軸回転速度

min⁻¹

1,000

1,000

1,000

1,000

1,000

主軸端形状

-

JIS A2-20

JIS A2-20

JIS A2-20

JIS A2-20

JIS A2-20

設置仕様

機械寸法(W×D×H)

mm

5,690×2,440×2,605

5,690×2,440×2,605

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

14,000

15,300

17,100

19,100

22,600

区分

項目

単位

SLANT TURN
550M
C

SLANT TURN 550M
1000U

SLANT TURN 550M
2000U

SLANT TURN 550M
3000U

SLANT TURN 550M
4000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

Φ910

Φ910

最大加工長さ

mm

1,051

1,051

2,044

3,179

4,068

心間距離

mm

Chucker

1000U

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

465

465

Z軸移動量

mm

1,175

1,175

2,165

3,300

4,190

主軸

チャックサイズ

インチ

21"~

21"~

21"~

21"~

21"~

主軸回転速度

min⁻¹

1,000

1,000

1,000

1,000

1,000

主軸端形状

-

JIS A2-20

JIS A2-20

JIS A2-20

JIS A2-20

JIS A2-20

設置仕様

機械寸法(W×D×H)

mm

5,690×2,440×2,605

5,690×2,440×2,605

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

14,000

15,300

17,000

19,000

22,500

区分

項目

単位

SLANT TURN 600
2000U

SLANT TURN 600
3000U

SLANT TURN 600
4000U

基本情報

メーカー

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

最大加工長さ

mm

2,009

3,144

4,033

心間距離

mm

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

Z軸移動量

mm

2,165

3,300

4,190

主軸

チャックサイズ

インチ

21"~

21"~

21"~

主軸回転速度

min⁻¹

500

500

500

主軸端形状

-

JIS A2-20

JIS A2-20

JIS A2-20

設置仕様

機械寸法(W×D×H)

mm

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

17,800

19,800

23,300

区分

項目

単位

SLANT TURN 600M
2000U

SLANT TURN 600M
3000U

SLANT TURN 600M
4000U

基本情報

メーカー

 ヤマザキ マザック

ヤマザキ マザック

 ヤマザキ マザック

種類

CNC旋盤

 CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

MAZATROL SmoothG

加工能力

振り

mm

Φ1,040

Φ1,040

Φ1,040

最大加工径

mm

Φ910

Φ910

Φ910

最大加工長さ

mm

2,044

3,179

4,068

心間距離

mm

2000U

3000U

4000U

移動量

X軸移動量

mm

465

465

465

Z軸移動量

mm

2,165

3,300

4,190

主軸

チャックサイズ

インチ

21"~

21"~

21"~

主軸回転速度

min⁻¹

500

500

500

主軸端形状

-

JIS A2-20

JIS A2-20

JIS A2-20

設置仕様

機械寸法(W×D×H)

mm

6,965×2,440×2,605

8,080×2,440×2,605

9,270×2,990×2,605

機械質量

kg

17,800

19,800

23,300
