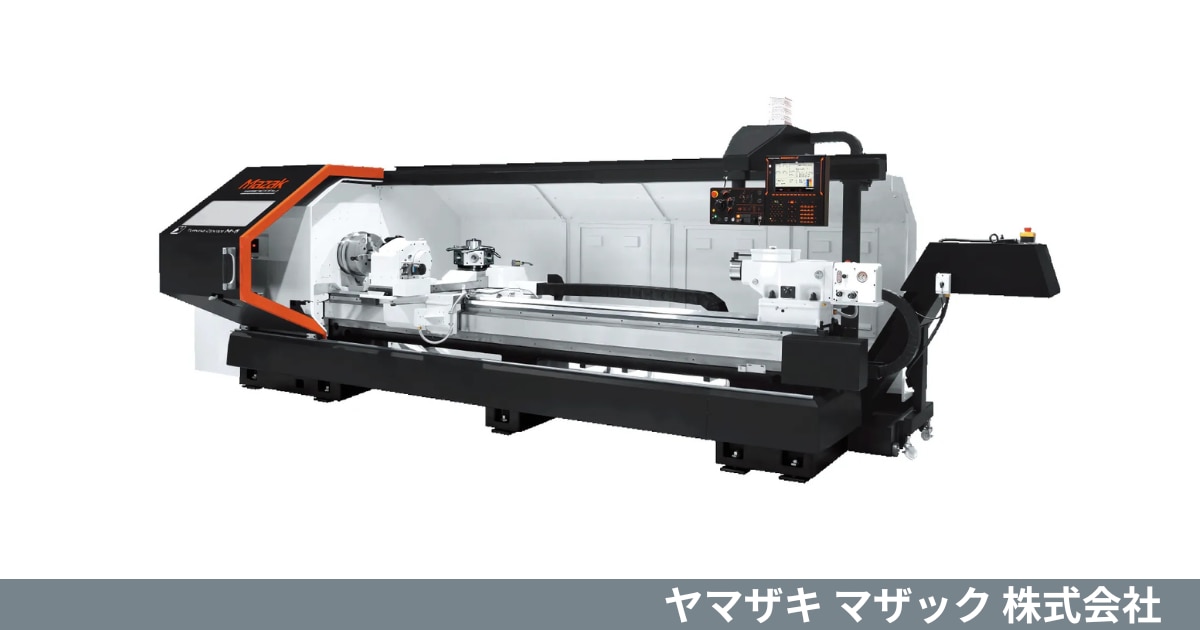

ヤマザキ マザック フラット型CNC旋盤
TURNING CENTER M-5

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名  :  TURNING CENTER M-5
  製品カテゴリ  : フラット型CNC旋盤
  関連リンク: メーカーHP

大径・長尺ワークの強力重切削に対応し、独自の高剛性構造とMAZATROLによる高い生産性を実現するフラット型CNC旋盤。

概要

TURNING CENTER M-5は、大径・長尺ワークの強力重切削に特化したフラット型CNC旋盤です。
吸振性に優れる独自の二重壁箱型構造ベッドと、高精度に研削仕上げされたV型摺動面により、高い剛性と切削時の安定性を実現しています。
また、ハイパワーな主軸と、対向配置された8角ディスクおよび6角ボーリングの刃物台に合計14本の工具をセットすることで、幅広い加工範囲と段取り時間の削減が可能。
マザトロール対話方式のCNC装置MAZATROL SmoothCを搭載しており、プログラム作成から初品の段取りまでを大幅に短縮し、多品種少量生産において高い生産性を発揮します。
さらに、強力な油圧テールストックが重切削加工をしっかりとサポートします。

特徴

  • 切屑の排出性が良く高剛性なベッド構造
    ベッドは内部に砂を密閉した二重壁箱型構造を採用し、優れた吸振性を実現。
    この構造により、ベッドの動剛性が高まり、切削時の安定性が一層向上します。
    摺動面には独自の高周波焼入れと高精度な研削仕上げが施されており、高い加工精度を長期間維持できる設計となっています。

  • 高剛性な主軸構造、大径の難削材加工に対応
    高精度ベアリングに支えられた主軸は高剛性設計で、AC22 kW (30 HP) モータを搭載。主軸回転レンジは6~2,200 min⁻¹と広く、3段油圧ギアにより178~2,200 min⁻¹の広い回転領域でフルパワーを発揮します。
    標準Φ104 mmの貫通穴径はバーワークに有利であり、オプションのΦ181 mm貫通穴径により、油井管などの大径長尺材加工にも柔軟に対応可能です。

  • 段取り時間を削減
    対向配置された8角ディスクおよび6角ボーリングの刃物台に合計14本の工具をパーマネントセットできることが特長。これにより、全ての旋削工程を段取り替えなしで行うことができ、段取り時間を大幅に削減できます。
    さらに、マザトロール対話方式のMAZATROL SmoothCの採用で、プログラム作成から初品段取りまでの時間を他社EIA/ISO機に比べ1/4に短縮。
    結果として75%もの時間短縮を実現しました。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

TURNING CENTER M-5
2000U

TURNING CENTER M-5
3000U

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

CNC旋盤

CNC旋盤

制御装置

MAZATROL SmoothC

MAZATROL SmoothC

加工能力

振り

mm

Φ330

Φ330

最大加工径

mm

Φ580

Φ580

最大加工長さ

mm

2,080

2,985

心間距離

mm

2000U

3000U

移動量

X軸移動量

mm

560

560

Z軸移動量

mm

2,055

3,075

主軸

チャックサイズ

インチ

12

12

主軸回転速度

min⁻¹

2,200

2,200

設置仕様

機械寸法(W×D×H)

mm

5,071×2,593×2,058

6,091×2,593×2,058

機械質量

kg

6,700

7,700
