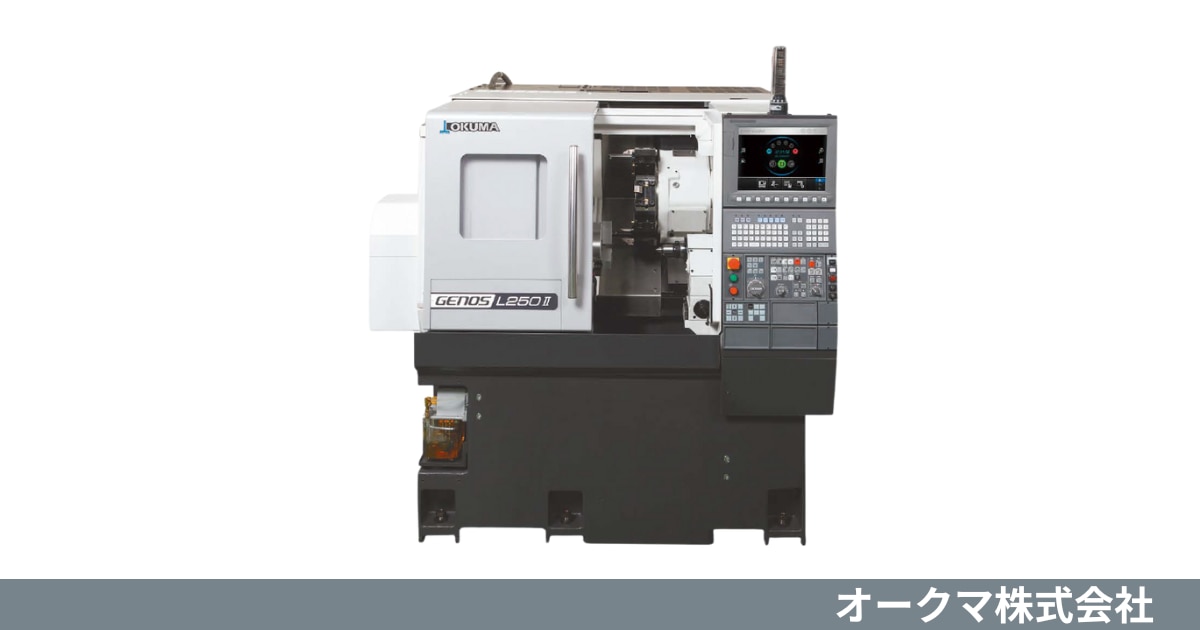

オークマ 1サドルCNC旋盤 GENOS LⅡシリーズ
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ：GENOS LⅡシリーズ
製品カテゴリ ： 旋盤
旋削に特化し、コンパクトながらも
高精度と高い生産性を実現する量産に適したCNC旋盤。
概要
GENOS LⅡ シリーズは、旋削加工に特化した高品質なコンパクト旋盤として、お客様の期待を上回る加工精度と生産性の向上を目指し開発されました。
高剛性構造により強力な切削にも対応し、安定した加工を実現します。コンパクトなボディは設置場所を選ばず、量産ラインの構築にも貢献。
また、各軸の送り速度を従来機より向上させることで、非切削時間を短縮し、生産性をさらに高めています。
お客様の現場での使いやすさを徹底的に追求した設計も大きな特徴です。
特徴
- 生産性向上
GENOS LⅡシリーズは、コンパクトな機械設計と各軸の送り速度向上により、生産性の向上に貢献いたします。
高剛性構造は強力切削時の負荷を支え、高い生産性を提供。さらに、非切削時間の短縮も実現します。 - 現場での使いやすさ
オペレーターの作業負担を軽減するため、主軸への寄付きが良く、機械高さも抑えた設計を採用しています。
また、切粉排出口を従来機比1.8倍に拡大し、切粉の堆積を最小限に抑制。別置式のクーラントタンクはメンテナンスを容易にし、稼働時間の最大化が可能です。 - 高精度加工と知能化技術
環境熱変位制御技術TAS-Cにより、起動時や連続運転時も高い寸法安定性を維持します。
これにより、オペレーターの寸法管理工数を大幅に軽減。また、加工ナビなどの知能化技術がびびりを抑制し、安定した加工や工具寿命の延長を実現します。
新世代知能化CNC OSP-P300LAは、直感的な操作と豊富な suite アプリで現場作業を支援いたします。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | GENOS L250Ⅱ | ||
|---|---|---|---|---|---|
T | C×290 | C×500 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ450 | φ450 | φ450 |
最大加工径 | mm | φ280 | φ280 | φ280 | |
最大加工長さ | mm | 290 | 290 | 500 | |
心間距離 | mm | - | - | - | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 160 | 160 | 160 |
Y軸移動量 | mm | - | - | - | |
Z軸移動量 | mm | 330 | 330 | 520 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 3,000 | 3,000 | 3,000 | |
主軸端形状 | - | JIS A2-6 | JIS A2-6 | JIS A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 1,522×1,844×1,669 | 1,522×1,844×1,669 | 2,130×1,844×1,669 |
機械質量 | kg | 2,800 | 2,900 | 3,300 | |
※仕様展開有(M、MY)
区分 | 項目 | 単位 | GENOS L400Ⅱ | ||
|---|---|---|---|---|---|
T | C×500 | C×1100 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ520 | φ520 | φ520 |
最大加工径 | mm | φ390 | φ390 | φ410 | |
最大加工長さ | mm | 500 | 500 | 1,100 | |
心間距離 | mm | - | - | - | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 220 | 220 | 230 |
Y軸移動量 | mm | - | - | - | |
Z軸移動量 | mm | 520 | 520 | 1,144 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 |
主軸回転速度 | min⁻¹ | 3,000 | 3,000 | 3,000 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,280×1,855×1,791 | 2,280×1,855×1,791 | 3,537×2,453×2,057 |
機械質量 | kg | 4,350 | 4,500 | 6,600 | |
※仕様展開有(M、MY)
