オークマ 1サイドCNC旋盤
製品情報
基本情報
メーカー名 ： オークマ

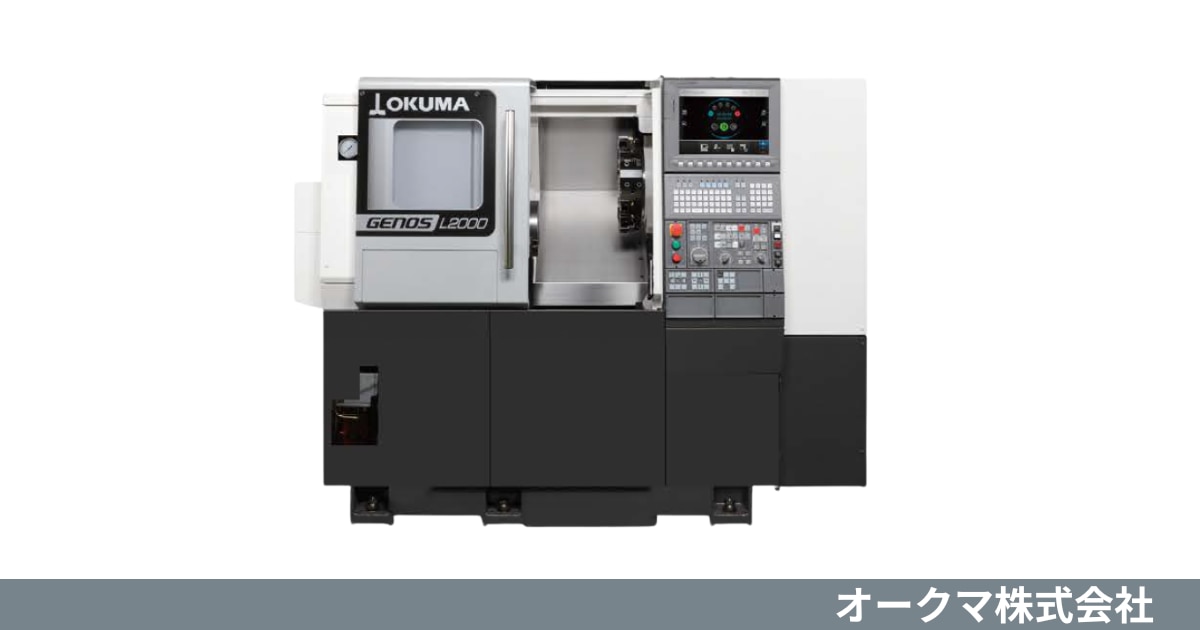

製品名 ： GENOS L2000 、 GENOS L3000
製品カテゴリ ： 旋盤
高品質と低コストを両立させたグローバルスタンダードマシンです。
豊富なモデルにより、ワークに応じた最適な仕様を選択可能。
概要
GENOS L2000とGENOS L3000は、高品質と低コストの両立を追求し、お客様の生産性向上に貢献することを目指した1サドルCNC旋盤です。
主軸にはビルトインモータ主軸を採用し、高速・高出力による高い加工能力に加え、高品位な加工が期待できます。
また、すべりガイドを用いた高剛性構造により、強力な切削時の負荷をしっかりと支え、安定した生産が見込めます。
特徴
求められる能力・精度を十分に満たし、高い生産性を実現
主軸には振動の少ないビルトイン主軸を採用し、高精度な加工を実現します。
刃物台の摺動面にはすべりガイドを採用した高剛性構造により、強 力 切 削 を可能にします。
加工前の段取り作業もNC心押台で容易に操作できます。- オークマの知能化技術が作業者の負担を軽減
「環境熱変位制御 TAS-C」の採用により、起動時や加工再開時の高い寸法安定性を維持。
また、加工ナビ（特別仕様）で、加工の状態を見える化することで、簡単に機械と工具の能力を最大限に活用いただけます。 - 加工に集中できる、高い作業性
主軸への寄付き、メンテナンス性を考慮した機械構成。クーラントタンクは別置式を採用し、メンテナンスの手間を大幅に削減。
量産加工における長時間の連続稼働でも切粉の堆積が少なく、清掃で機械が停止する時間を削減します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | GENOS L2000 | ||
|---|---|---|---|---|---|
T | C×290 | C×500 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ450 | φ450 | φ450 |
最大加工径 | mm | V8:φ290 | V8:φ290 | V8:φ290 | |
最大加工長さ | mm | 290 | 290 | 500 | |
心間距離 | mm | - | - | - | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 165 | 165 | 165 |
Y軸移動量 | mm | - | - | - | |
Z軸移動量 | mm | 330 | 330 | 520 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | |
主軸端形状 | - | JIS A2-6 | JIS A2-6 | JIS A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 1,702×1,843×1,620 | 2,015×1,843×1,620 | 2,600×1,832×1,620 |
機械質量 | kg | 3,000 | 3,200 | 3,800 | |
※仕様展開有(M,MY)
仕様
区分 | 項目 | 単位 | GENOS L3000 | ||
|---|---|---|---|---|---|
T | C×500 | C×1100 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ520 | φ520 | φ520 |
最大加工径 | mm | V8：φ420 | V8：φ420 | V8：φ420 | |
最大加工長さ | mm | 500 | 500 | 1,100 | |
心間距離 | mm | - | - | - | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 235 | 235 | 235 |
Y軸移動量 | mm | - | - | - | |
Z軸移動量 | mm | 520 | 520 | 1,144 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 |
主軸回転速度 | min⁻¹ | 3,800 | 3,800 | 3,800 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,280×1,870×1,791 | 2,545×1,870×1,791 | 3,560×2,453×2,057 |
機械質量 | kg | 4,700 | 5,000 | 6,600 | |
※仕様展開有(M,MY)
