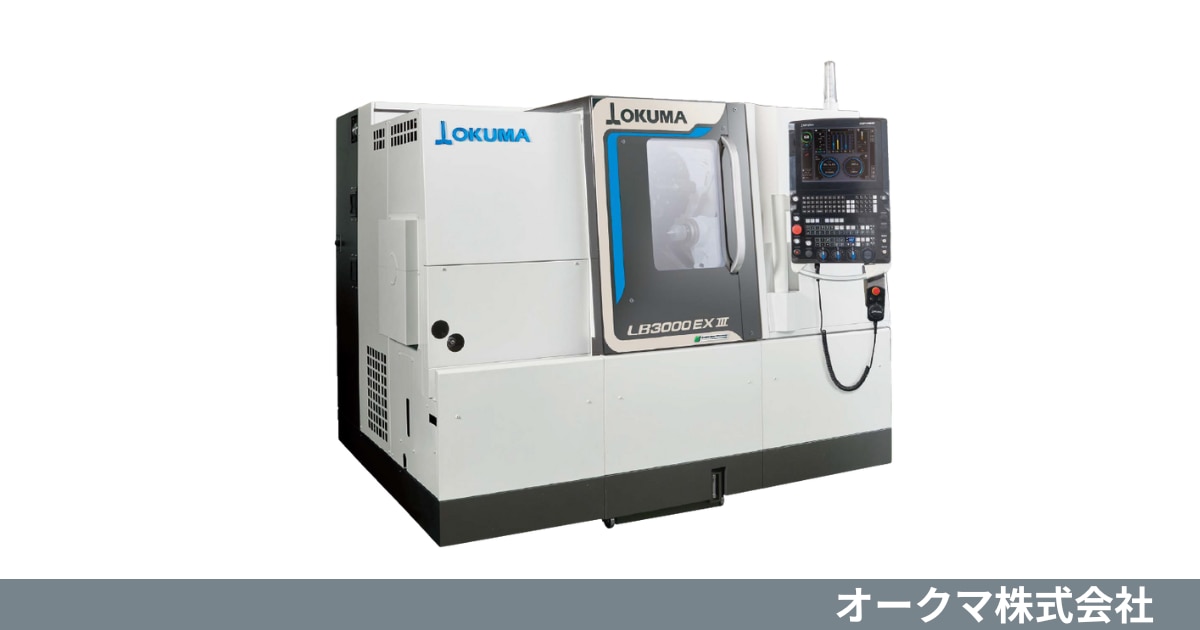

オークマ 1サドルCNC旋盤 LB EX Ⅲ シリーズ
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ： LB EX Ⅲシリーズ
製品カテゴリ ： 旋盤
温度変化に強く高精度、高生産性と省エネを両立。
自動化にも柔軟に対応し、製造業の課題解決に貢献します。
概要
高精度・高生産性を備えた1サドルCNC旋盤です。
LB-EXシリーズの「よく削れる」「精度よく削れる」「安心して使える」という基本性能が向上し、
独自のサーモフレンドリーコンセプトにより様々な工場環境においても特別な対策なしで高精度な加工が可能です。
また、脱炭素ソリューションや省人化・自動化への対応も強化されており、新世代CNC「OSP-P500」の搭載により、生産現場の課題解決に貢献。
特徴
- 一般的な工場環境で高精度を実現
機械周囲の温度変化や加工熱が精度に影響する一般的な工場環境でも、「温度変化を受け入れる」独自のサーモフレンドリーコンセプトにより、
特別な対策なしで高精度加工を実現。 煩わしい寸法補正や暖機運転から解放され、長時間連続加工でも安定した精度を維持できます。 - 知能化技術と高い剛性抜群により抜群の寸法安定性を実現
サーモフレンドリーコンセプトの他に、ボックススラントベッド構造を採用することで、重切削でも安定した加工精度を発揮し、高精度部品加工と長時間安定稼働を可能にします。
- 強力加工と俊敏な機械動作で生産性向上
強力なモータ搭載で重切削から高速切削まで安定した高品位加工を実現。
LB3000 EX Ⅲは主軸回転速度5,000min-1、最大出力22kW、LB4000 EX Ⅲは主軸回転速度4,200min-1、最大出力30kWを誇ります。
早送り速度はX/Z軸ともに30m/min（従来機比20%UP）、生産性を大幅に向上させます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | LB3000 EX Ⅲ | |||
|---|---|---|---|---|---|---|
T | C×500 | C×1000 | C×1300 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P500L | OSP-P500L | OSP-P500L | OSP-P500L | |
加工能力 | 振り | mm | φ580 | φ580 | φ580 | φ580 |
最大加工径 | mm | φ410 | φ410 | φ410 | φ410 | |
最大加工長さ | mm | 250 | 500 | 1,000 | 1,300 | |
心間距離 | mm | － | 520 | 1,020 | 1,335 | |
最大ワークサイズ | mm | － | － | － | － | |
移動量 | X軸移動量 | mm | 260 | 260 | 260 | 260 |
Y軸移動量 | mm | － | － | － | － | |
Z軸移動量 | mm | 565 | 565 | 1,065 | 1,380 | |
主軸 | チャックサイズ | インチ | 8 | 8 | 8 | 8 |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | 5,000 | |
主軸端形状 | - | JIS A2-6 | JIS A2-6 | JIS A2-6 | JIS A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,764×1,899×1,770 | 2,764×1,899×1,770 | 3,844×2,083×1,820 | 4,344×2,083×1,820 |
機械質量 | kg | 4,250 | 4,400 | 6,000 | 6,700 | |
※仕様展開有（M、MY、W、MW、MYW）
※機械寸法は側方排出Ｌ型タンク含
区分 | 項目 | 単位 | LB4000 EX Ⅲ | |||
|---|---|---|---|---|---|---|
T | C×750 | C×1500 | C×2000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
種類 | 旋盤 | 旋盤 | 旋盤 | 旋盤 | ||
制御装置 | ー | OSP-P500L | OSP-P500L | OSP-P500L | OSP-P500L | |
加工能力 | 振り | mm | φ670 | φ670 | φ670 | φ670 |
最大加工径 | mm | φ480 | φ480 | φ480 | φ480 | |
最大加工長さ | mm | 380 | 750 | 1,500 | 2,150 | |
心間距離 | mm | － | 770 | 1,520 | 2,170 | |
最大ワークサイズ | mm | － | － | － | － | |
移動量 | X軸移動量 | mm | 300 | 300 | 300 | 300 |
Y軸移動量 | mm | － | － | － | － | |
Z軸移動量 | mm | 840 | 840 | 1,590 | 2,240 | |
主軸 | チャックサイズ | インチ | 10 | 10 | 10 | 10 |
主軸回転速度 | min⁻¹ | 4,200 | 4,200 | 4,200 | 4,200 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,534×2,059×1,955 | 3,534×2,059×1,955 | 4,549×2,249×2,025 | 詳細は検討中 |
機械質量 | kg | 6,000 | 6,300 | 8,200 | 詳細は検討中 | |
※仕様展開有（M、MY、MW、MYW）
※機械寸法は側方排出Ｌ型タンク含
