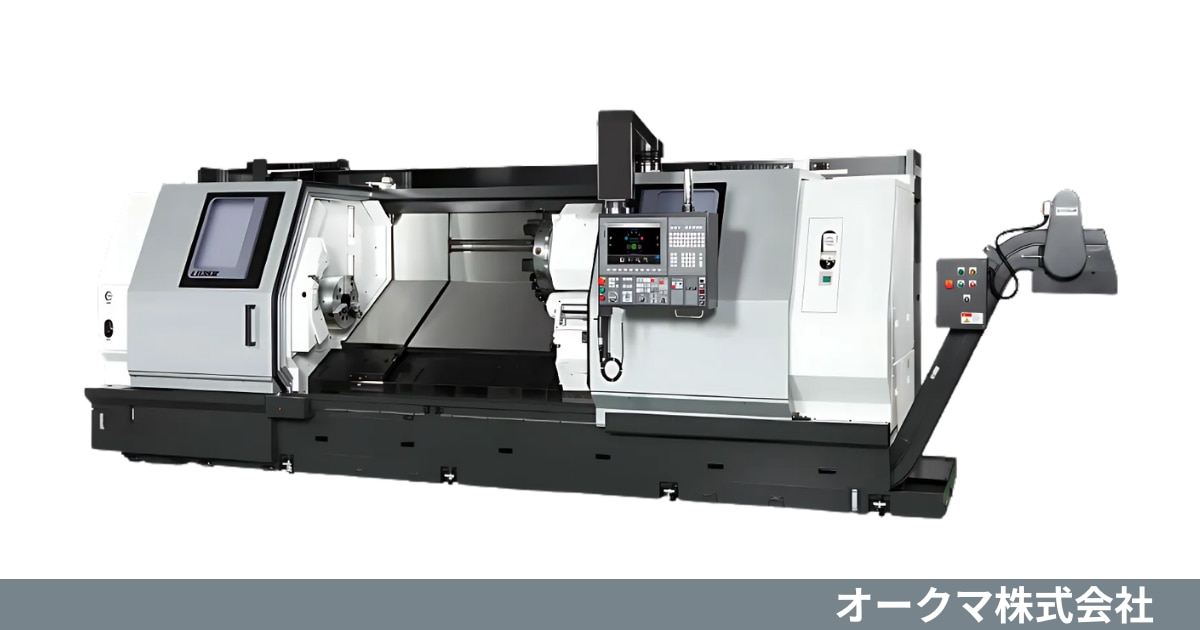

オークマ 1サドルCNC旋盤 LB35Ⅲ / LB45Ⅲ
製品情報
基本情報
メーカー名 ： オークマ
製品名 ： LB35Ⅲ 、 LB45Ⅲ
製品カテゴリ ： 旋盤
スピード・精度・パワーを追求した中・大物部品加工用の１サドルＣＮＣ旋盤。
ＬＢシリーズの大型機種としてその性能を継承したＬＢ35Ⅲ/45Ⅲシリーズ。
概要
LB35Ⅲ/45Ⅲシリーズは時代の要請に追求した大型1サドルCNC旋盤として、旋削、ミーリング重切削での生産効率向上を実現。
スピード、精度、パワーが徹底的に追求されており、中・大物部品加工が大きな強みです。
さらに、サーモフレンドリーコンセプトにより、室温変化時や機械の立ち上げ時、加工再開時にも高い寸法安定性を実現。
アンチクラッシュシステムによる衝突防止機能も搭載され、安全な加工環境をサポートします。
特徴
- スピーディな機械動作で生産効率をさらに向上
高速早送り（X軸：15m/min、Z軸：20m/min）により非切削時間を大幅に短縮。
タレット旋回も高速（LB35Ⅲ：0.3秒/1インデックス、LB45Ⅲ：0.7秒/1インデックス）で動作します。
アンバランスツーリングにも影響されない安定した旋回スピードが、優れた生産性を実現しています - 高い寸法安定性が確かな加工を実現
オークマ独自のサーモフレンドリーコンセプトにより、室温変化時だけでなく、機械の立ち上げや加工再開時にも高い寸法安定性を確保します。
経時加工寸法変化はφ17μm（LB35Ⅲ実績値）と極めて小さく、安定した高精度加工が可能にし、製品品質の一貫性を維持。 - 豊富なバリエーション
LB35ⅢとLB45Ⅲには、心間距離の異なる複数の機種（心間1000/2000など）が用意されています。
ミーリング機能（M仕様）やY軸機能（MY仕様）を搭載した機種も選択でき、多様な加工ニーズに対応可能。
また、主軸やチャックサイズ、ツーリングシステムなど、幅広い仕様展開で様々な生産要件に応えます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | LB35Ⅲ | |||
|---|---|---|---|---|---|---|
T | C×850 | C×1500 | C×2000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ700 | φ700 | φ700 | φ700 |
最大加工径 | mm | φ460 | φ460 | φ460 | φ460 | |
最大加工長さ | mm | 600 | 850 | 1,500 | 2,000 | |
心間距離 | mm | - | 920 | 1,570 | 2,070 | |
最大ワークサイズ | mm | - | - | - | - | |
移動量 | X軸移動量 | mm | 330（245+85） | 330（245+85） | 330（245+85） | 330（245+85） |
Y軸移動量 | mm | - | - | - | - | |
Z軸移動量 | mm | 920 | 920 | 1,570 | 2,070 | |
主軸 | チャックサイズ | インチ | 12 | 12 | 12 | 12 |
主軸回転速度 | min⁻¹ | 3,200 | 3,200 | 3,200 | 3,200 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,015×2,663×2,210 | 4,015×2,663×2,210 | 4,885×2,663×2,325 | 5,910×2,663×2,325 |
機械質量 | kg | 9,100 | 9,500 | 11,400 | 12,900 | |
※仕様展開有(M)
仕様
区分 | 項目 | 単位 | LB45Ⅲ | ||||
|---|---|---|---|---|---|---|---|
T | C×1000 | C×2000 | C×3000 | C×4000 | |||
基本 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工 | 振り | mm | φ900 | φ900 | φ900 | φ900 | φ900 |
最大加工径 | mm | φ660 | φ660 | φ660 | φ660 | φ660 | |
最大加工長さ | mm | 750 | 1,000 | 2,000 | 3,000 | 4,000 | |
心間距離 | mm | - | 1,060 | 2,060 | 3,060 | 4,060 | |
最大ワークサイズ | mm | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 440（330+110） | 440（330+110） | 440（330+110） | 440（330+110） | 440（330+110） |
Y軸移動量 | mm | - | - | - | - | - | |
Z軸移動量 | mm | 1,060 | 1,060 | 2,060 | 3,060 | 4,060 | |
主軸 | チャックサイズ | インチ | 15 | 15 | 15 | 15 | 15 |
主軸回転速度 | min⁻¹ | 2,800 | 2,800 | 2,800 | 2,800 | 2,800 | |
主軸端形状 | - | JIS A2-11 | JIS A2-11 | JIS A2-11 | JIS A2-11 | JIS A2-11 | |
設置 | 機械寸法（W×D×H） | mm | 4,260×3,358×2,587 | 4,260×3,358×2,587 | 5,760×3,358×2,617 | 7,010×2,920×2,505 | 8,570×3,181×2,545 |
機械質量 | kg | 12,000 | 12,500 | 14,500 | 18,000 | 19,500 | |
※仕様展開有(M、MY)
