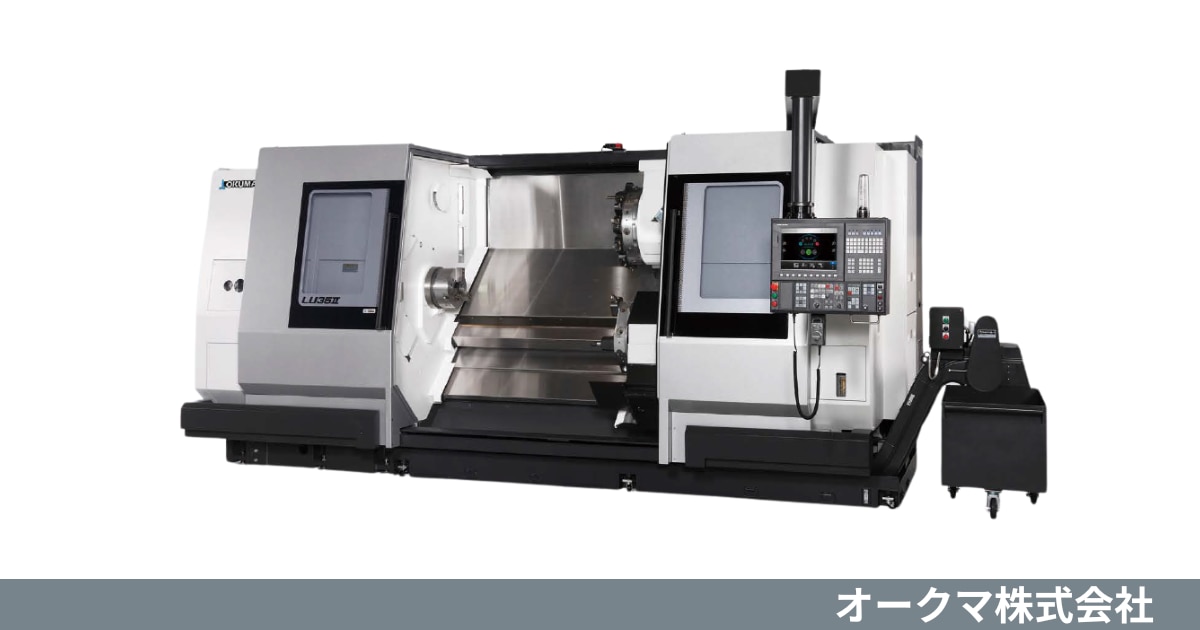

オークマ 2サドルCNC旋盤 LU Ⅱ シリーズ
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ： LU Ⅱ シリーズ
製品カテゴリ ： 旋盤
同時4軸制御による高効率加工と、豊富な主軸バリエーション、
オークマ独自の知能化技術で、多様なニーズに対応する高性能2サドルCNC旋盤。
概要
LU Ⅱシリーズは、中・大物部品の高能率な4軸加工を実現するために開発された2サドルCNC旋盤です。
スピード、パワー、精度はもちろん、操作性やメンテナンス性においても高い評価を得ていることが特徴。
サーモフレンドリーコンセプトを採用することで、クラス最高の寸法安定性を発揮し、長時間の連続加工でも安定した精度を維持します。
特徴
- 同時4軸による高い生産性
高速・高精度のサーボ駆動による早送りに加え、バックラッシュを排したダイレクトドライブ機構を標準採用しています。
NCサーボ制御による高速インデックスは、非切削時間を短縮し、生産性向上に大きく貢献。
上下刃物台による同時4軸加工で、加工時間を短縮し、生産性を大幅に向上させます。
- 豊富な主軸ラインナップ
標準仕様に加え、馬力アップ仕様、大径仕様、超大径仕様など、豊富な主軸ラインナップを用意しています。
これにより、お客様の加工ワークや要件に応じて最適な主軸を選択することが可能です。 - 加工現場で効果を発揮する オークマの"知能化技術”
LU Ⅱシリーズは、オークマ独自の知能化技術を多く搭載可能。
サーモフレンドリーコンセプトは、温度変化による機械の熱変位を抑制し、安定した加工精度を実現します。アンチクラッシュシステムは、衝突を未然に防ぎ、機械を保護。
さらに加工ナビ機能は、びびりのない旋削加工や、安定したねじ切り加工をサポートし、加工現場での課題解決に貢献します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | LU35Ⅱ | |||
|---|---|---|---|---|---|---|
2ST×600 | 2SC×850 | 2SC×1500 | 2SC×2000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ740 | φ740 | φ740 | φ690 |
最大加工径 | mm | φ550 | φ550 | φ550 | φ550 | |
最大加工長さ | mm | 600 | 920 | 1,570 | 2,070 | |
心間距離 | mm | - | 850 | 1,500 | 2,000 | |
最大ワークサイズ | mm | - | - | - | - | |
移動量 | X軸移動量 | mm | 上：380(275+105)/下：250(180+70) | 上：380(275+105)/下：250(180+70) | 上：380(275+105)/下：250(180+70) | 上：380(275+105)/下：250(180+70) |
Y軸移動量 | mm | - | - | - | - | |
Z軸移動量 | mm | 上：920/ | 上：920/ | 上:1,570/ | 上:2,070/ | |
主軸 | チャックサイズ | インチ | - | - | - | - |
主軸回転速度 | min⁻¹ | 3,200 | 3,200 | 3,200 | 3,200 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,535×2,873×2,590 | 4,535×2,873×2,590 | 5,185×3,043×2,590 | 5,935×3,098×2,745 |
機械質量 | kg | 13,100 | 13,700 | 15,400 | 16,600 | |
※仕様展開有(M)
区分 | 項目 | 単位 | LU45Ⅱ | |||
|---|---|---|---|---|---|---|
2ST×750 | 2SC×1000 | 2SC×2000 | 2SC×3000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | φ840 | φ840 | φ840 | φ780 |
最大加工径 | mm | φ660 | φ660 | φ660 | φ660 | |
最大加工長さ | mm | 750 | 1,000 | 2,000 | 3,000 | |
心間距離 | mm | - | 1,000 | 2,000 | 3,000 | |
最大ワークサイズ | mm | - | - | - | - | |
移動量 | X軸移動量 | mm | 上：440（330+110）/ | 上：440（330+110）/ | 上：440（330+110）/ | 上：440（330+110）/ |
Y軸移動量 | mm | - | - | - | - | |
Z軸移動量 | mm | 上：1,090/ | 上：1,090/ | 上:2,090 | 上:3,090/ | |
主軸 | チャックサイズ | インチ | - | - | - | - |
主軸回転速度 | min⁻¹ | 2,800 | 2,800 | 2,800 | 2,800 | |
主軸端形状 | - | JIS A2-11 | JIS A2-11 | JIS A2-11 | JIS A2-11 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,570×3,338×3,042 | 4,570×3,338×3,042 | 6,060×3,365×3,042 | 8,020×3,043×2,808 |
機械質量 | kg | 17,000 | 17,500 | 23,000 | 25,500 | |
※仕様展開有(M)
