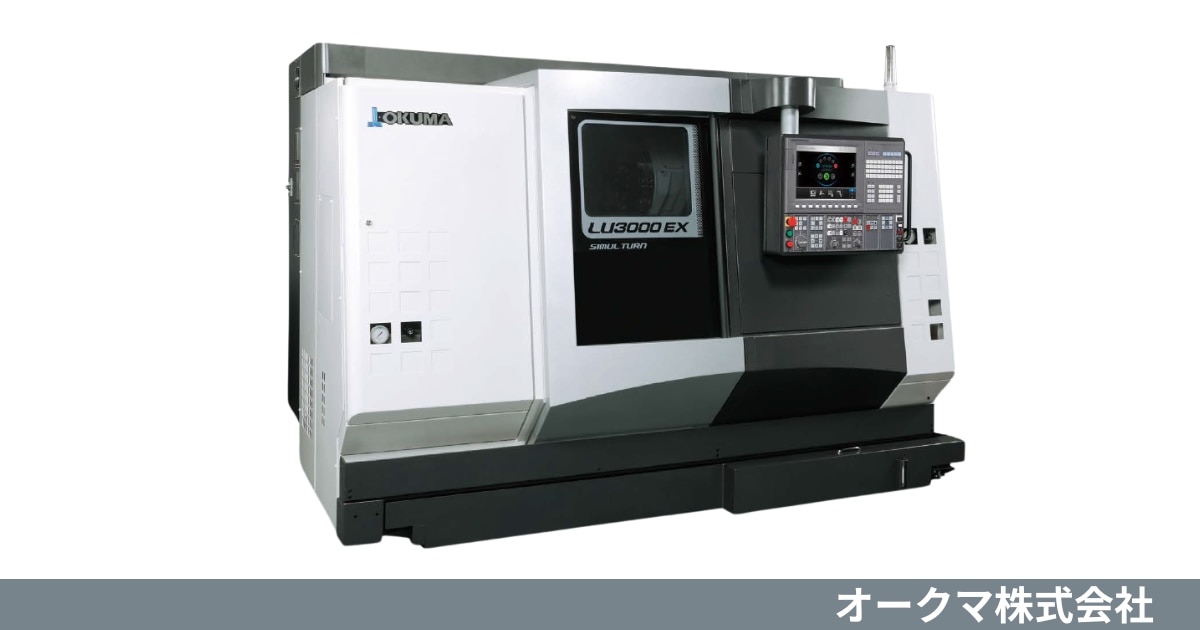

オークマ 2サドルCNC旋盤
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ： SIMUL TURN LU EX シリーズ
製品カテゴリ ： 旋盤
4軸同時加工による高生産性、長尺ワークの安定加工、
工程集約を実現し、知能化技術でオペレータを強力にサポート。
概要
SIMUL TURN LU EX シリーズは、高生産性を追求した2サドルCNC旋盤です。
上下刃物台による同時4軸加工により、大幅な加工時間短縮が可能となり、高能率なシャフトワーク加工を実現します。
4軸のフレキシビリティを活かし、同時外径旋削や内外径同時旋削で加工時間を短縮。
また、振止（特別仕様）を下刃物台に取り付けることで、長尺ワークや突出の長い片持ちワークでもびびりを防ぎ、安定した加工が可能です。
特徴
- 4軸のフレキシビリティで実現する多彩な加工
上下刃物台による同時4軸加工は、外径旋削や内外径同時旋削といった多様な加工を効率的に行えます。
仮受台や下刃物台に取り付け可能な振止などの特別仕様と組み合わせることで、ユーザーの加工ニーズに合わせた柔軟な対応が可能。
これにより、複雑な形状のワークに対しても、高い精度と効率で加工いただけます。 - サイクルタイム短縮を実現する強力加工、高速動作
負荷の大きな同時加工もパワフルにこなす高い加工能力を有しています。
X軸25m/min、Z軸30m/minという高速な早送り速度に加え、LU3000 EXでは0.1秒/1インデックスという高速な刃物台割出し時間を実現。
これらの要素が相まって、非切削時間を大幅に短縮し、サイクルタイムの短縮に大きく貢献します。 - 豊富なラインナップでベストな生産体制を実現
Y軸機能（MY仕様）によるミーリング加工への対応は、複雑形状ワークのワンチャック加工を可能にし、工程集約に貢献。
また、サブスピンドル仕様（LU3000 EXのみ）は、表裏加工を1台で完結させることで、省スペース化と後工程削減を実現します。
パーツキャッチャー（特別仕様）によるワークの自動排出は、簡易的な自動化を容易にし、ユーザーの生産体制に合わせた最適なソリューションを提供。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | LU3000EX(L) | ||
|---|---|---|---|---|---|
2ST | 2SC×600 | 2SC×1000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | 580 | 580 | 580 |
最大加工径 | mm | 上：410/下：250 | 上：410/下：250 | 上：410/下：250 | |
最大加工長さ | mm | 350 | 600 | 1,000 | |
心間距離 | mm | - | - | - | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 上：260/下：160 | 上：260/下：160 | 上：260/下：160 |
Y軸移動量 | mm | - | - | - | |
Z軸移動量 | mm | 上：685/下：615 | 上：685/下：615 | 上：1,085/下：1015 | |
主軸 | チャックサイズ | インチ | - | - | - |
主軸回転速度 | min⁻¹ | 5,000 | 5,000 | 5,000 | |
主軸端形状 | - | JIS A2-6 | JIS A2-6 | JIS A2-6 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,950×2,176×2,080 | 2,950×2,176×2,080 | 3,980×2,478×2,230 |
機械質量 | kg | 6,400 | 6,700 | 8,300 | |
※仕様展開有(M、2M、MY、２MY、W、MW、2MW)
仕様
区分 | 項目 | 単位 | LU4000EX(L) | ||||
|---|---|---|---|---|---|---|---|
2ST | 2SC×650 | 2SC×1250 | 2SC×2000 | 2SC×3000 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ |
制御装置 | ー | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | OSP-P300LA | |
加工能力 | 振り | mm | 695 | 695 | 695 | 695 | 695 |
最大加工径 | mm | 上：φ480/下：φ310 | 上：φ480/下：φ310 | 上：φ480/下：φ310 | 上：φ480/下：φ310 | 上：φ480/下：φ310 | |
最大加工長さ | mm | 400 | 650 | 1,250 | 2,080 | 3,080 | |
心間距離 | mm | - | - | - | - | - | |
最大ワークサイズ | mm | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 上：300/下：195 | 上：300/下：195 | 上：300/下：195 | 上：300/下：195 | 上：300/下：195 |
Y軸移動量 | mm | - | - | - | - | - | |
Z軸移動量 | mm | 上：740/下：700 | 上：740/下：700 | 上：1,340/ | 上：2,140/ | 上：3,140/ | |
主軸 | チャックサイズ | インチ | - | - | - | - | - |
主軸回転速度 | min⁻¹ | 4,200 | 4,200 | 4,200 | 4,200 | 4,200 | |
主軸端形状 | - | JIS A2-8 | JIS A2-8 | JIS A2-8 | JIS A2-8 | JIS A2-8 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,570×2,310×2,200 | 3,570×2,310×2,200 | 4,780×2,620×2,440 | 6,480×2,837×2,440 | 8,405×2,471×2,309 |
機械質量 | kg | 9,000 | 9,600 | 11,400 | 14,500 | 17,500 | |
※仕様展開有(M、MY）
