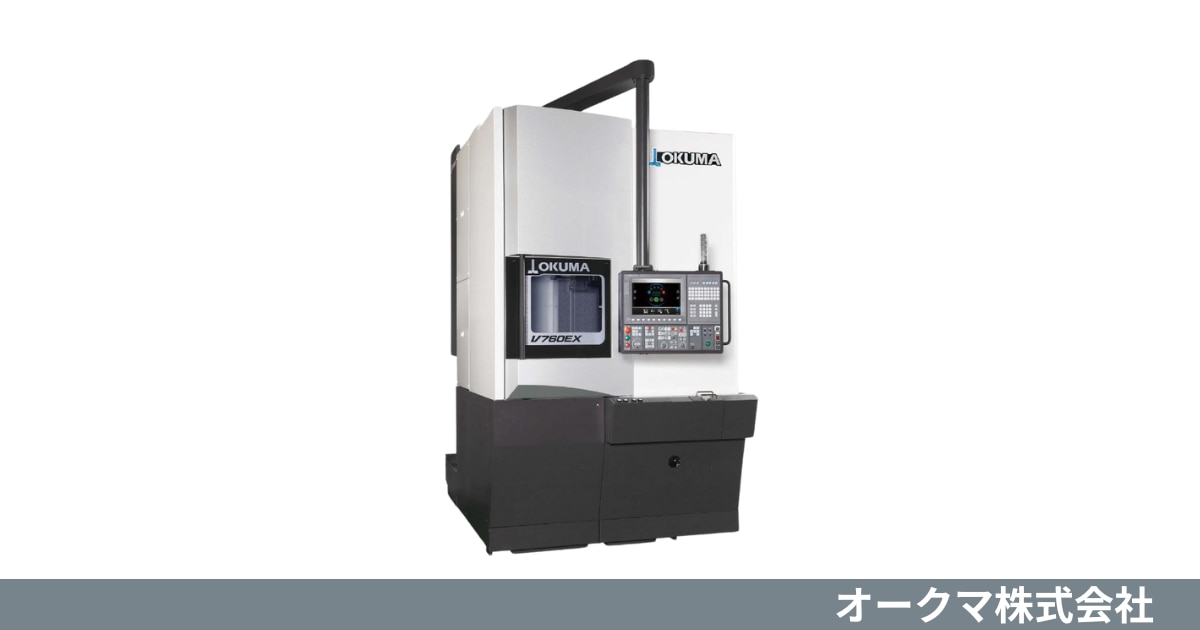

オークマ 立形CNC旋盤
製品情報
基本情報
メーカー名 ： オークマ
製品名 ： V760EX / 2SP-V760EX / V920EX / 2SP-V920EX
製品カテゴリ ： 旋盤
省スペースとワイドな加工領域を両立し、大径薄物や異形ワークの
安定加工に強みを持つ立形CNC旋盤と、2スピンドル仕様による高生産性が魅力。
概要
オークマの立形CNC旋盤V760EXおよびV920EXは、設置スペースを抑えながら、1クラス上の加工領域を実現することで、ユーザーの生産性向上に貢献。
特に、チャッキングが難しいとされる大径薄物ワークやアンバランスな異形ワークに対しても、安定した加工が可能です。
旋削からミーリングまでをワンチャッキングで行える能力も、これらの製品の大きな特徴です。
特徴
- 抜群の面積生産性と高い生産効率
設置面積を最小限に抑えながら、最大限の加工領域を確保することで、工場における面積生産性を飛躍的に向上させています。
高精度で安定した加工性能と高い切削能力を両立し、さらに段取り時間の短縮やメンテナンスの容易さも追求。
これにより、生産効率の大幅な向上に貢献します。限られたスペースで最大の生産性を発揮する設計思想が随所に反映されています。
- ワイドな加工領域が幅広い加工ニーズに対応
省スペース設計でありながら、V760EXでは最大振りø800mm、V920EXではø1,000mmという広範な加工領域を確保。
この余裕ある空間により、異形ワークのチャッキングも容易に行えます。
そのため、航空機産業、建設機械産業など、多岐にわたる分野の幅広い加工ニーズに対応可能です。 - 強靭な主軸で重量ワークを高精度に加工
剛性、減衰性の高い大形ベースと強固な箱形コラム構造により、重切削などの高負荷な加工にも十分に耐えうる剛性を確保しています。
また、立形旋盤の特性として、ワークが自重でチャック基準面に密着するため、大径・重量ワークでも安定した把握が可能となり、高精度な加工を実現します。
熱変位を抑制するサーモフレンドリーコンセプトも採用し、長時間運転時の精度維持に大きく寄与しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | V760EX | 2SP-V760EX |
|---|---|---|---|---|
基本情報 | メーカー | ー | オークマ | オークマ |
制御装置 | ー | OSP / FANUC | OSP / FANUC | |
加工能力 | 振り | mm | φ610 | φ610 |
最大加工径 | mm | φ760 | φ760 | |
最大加工長(高さ) | mm | 770 | 770 | |
心間距離 | mm | - | - | |
最大ワークサイズ | mm | - | - | |
移動量 | X軸移動量 | mm | 390 | 390 |
Y軸移動量 | mm | - | - | |
Z軸移動量 | mm | 770 | 770 | |
主軸 | チャックサイズ | インチ | 15、18、21、24 | 15、18、21、24 |
主軸回転速度 | min⁻¹ | 2,000 | 2,000 | |
主軸端形状 | - | JIS A2-11 | JIS A2-11 | |
設置仕様 | 機械寸法（W×D×H） | mm | 1,842×2,732×3,489 | 3,680×2,732×3,489 |
機械質量 | kg | 8,500 | 17,000 |
区分 | 項目 | 単位 | V920EX | 2SP-V920EX |
|---|---|---|---|---|
基本情報 | メーカー | ー | オークマ | オークマ |
制御装置 | ー | OSP / FANUC | OSP / FANUC | |
加工能力 | 振り | mm | φ710 | φ710 |
最大加工径 | mm | φ920 | φ920 | |
最大加工長(高さ) | mm | 860 | 860 | |
心間距離 | mm | - | - | |
最大ワークサイズ | mm | - | - | |
移動量 | X軸移動量 | mm | 485 | 485 |
Y軸移動量 | mm | - | - | |
Z軸移動量 | mm | 860 | 860 | |
主軸 | チャックサイズ | インチ | 24、28、32、36 | 24、28、32、36 |
主軸回転速度 | min⁻¹ | 1,250 | 1,250 | |
主軸端形状 | - | JIS A2-11 | JIS A2-11 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,252×2,845×3,693 | 4,500×2,845×3,693 |
機械質量 | kg | 11,400 | 22,800 |
