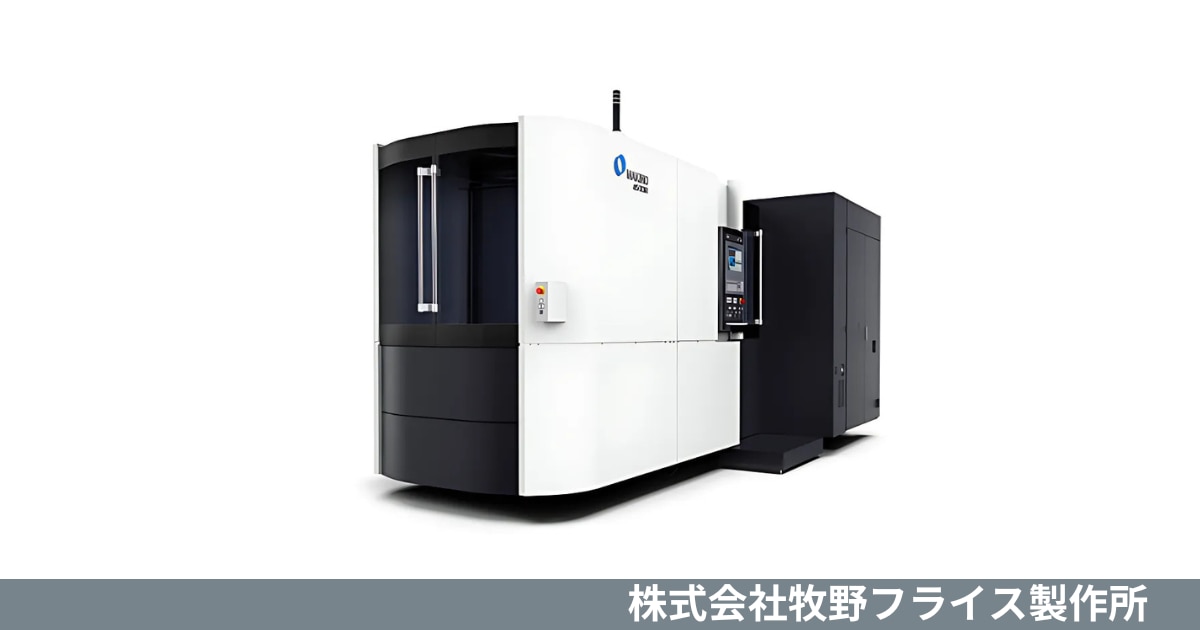

牧野フライス製作所 5軸制御横形マシニングセンタ
a-Series(a500iR)

a500iRは、5軸加工における高い加工精度と俊敏性を追求した先進のマシニングセンタです。
500 × 500 mmのパレットサイズを備え、Φ700（～Φ900）× 600 mmまでの大型ワークに対応します。
また省人化と工程集約を実現しながら、多様な業種で高能率な加工を可能にします。

• 高い生産性の機械構造
  信頼性のあるa-nxシリーズの機械構造を採用し、5軸加工での高精度と俊敏な動作を実現します。
  B軸ロータリテーブル上にC軸を搭載し、B軸旋回範囲は-110～+180度と広範囲を確保。対象加工ワークサイズは従来比30%以上向上しています。
  工作物の質量に応じてテーブル変形を改善する調整機構により、重量工作物積載時でも高い加工精度を維持。標準搭載の14000回転主軸は、
  立ち上がり時間わずか1.2秒で4軸制御横形マシニングセンタと同等の加工能力を発揮します。



• 経済性と環境への配慮
  eSTABILIZERを搭載しており、厳密な工場空調がない環境でも安定的に高い加工精度を実現します。この機械制御機能に加え、各種省エネルギー機能も備えています。
  これにより、工場での空調にかかる消費電力や、補器類を含む機械自体の消費電力の削減に貢献。環境負荷の軽減と運用コストの最適化を両立。



• 優れた作業性と自働化対応
  傾転機構付きパレットチェンジャによる水平段取りを実現。クレーンによる工作物や治具の搬出入が可能なため、容易に工作物の設置・脱着が行えます。
  長時間連続運転や5軸加工による工程集約が可能であり、生産効率を高めます。また、各種自働化システムに対応し、加工の自働化・省人化に寄与。
  最大ワークサイズは直径900×高さ600mm、最大積載質量は400kgまで対応します。
