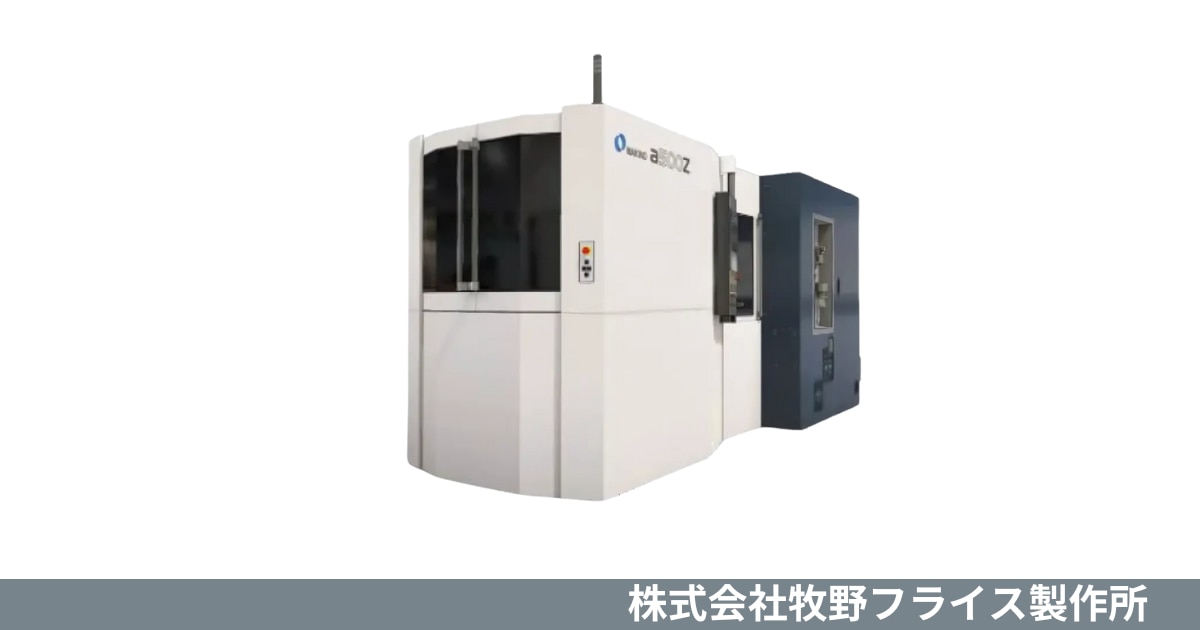

牧野フライス製作所 5軸制御横形マシニングセンタ
a-Series(a500Z)

a500Zは優れた性能と信頼性で評価される4軸横形マシニングセンタ a1nxシリーズ をベースに、自社製Z軸傾斜テーブルを組み込んで設計された、
日々複雑化する部品形状の加工課題への対応を追求したマシニングセンタです。
従来の横形マシニングセンタでイケールを使用する場合、上方位置での加工は剛性不足により切削条件を下げる必要がありました。
本機は傾斜テーブルとスラントベッドの組み合わせにより、上方位置でも高い切削条件を維持した精密加工を可能にしています。

• 高性能主軸と、ROIデザインの傾斜テーブル設計
  14000回転の高速主軸を標準装備し、最大トルク303N·mにより幅広い材料加工に対応します。またZ軸傾斜テーブルを組み込んだ設計で、パレット傾斜角度は0°〜90°まで任意に位置決め可能です。DDモータによる直接駆動方式を採用し、B軸は毎分45000度、C軸は毎分27000度の高速回転を実現。回転軸の高い機動性により、複雑形状の加工を効率的に行えます。


• 確実な切りくず処理と工具交換時間の短縮
  確実な切りくず処理のため、複数のクーラントノズルを配置した設計となっています。
  8本ノズルクーラント、天井シャワークーラント、テラス洗浄クーラントなど、多角的なアプローチで切りくずの排出効率を高めます。
  工具交換はわずか0.9秒で完了するATC機構を採用。60本収納可能なリング式工具マガジンを標準装備し、交換時間短縮による生産性向上に貢献します。



• 先進的な検出システムと使いやすい操作性
  Vision B.T.S.工具破損検出機能を搭載し、CCDカメラによる工具形状の監視で加工精度を維持します。
  テーブルが傾斜する軸構成により、立形機同様の水平段取りが可能で作業効率が向上。タッチスクリーンインターフェースや高度な工具データ管理機能を備えた
  制御装置プロフェッショナル6を標準装備しています。
