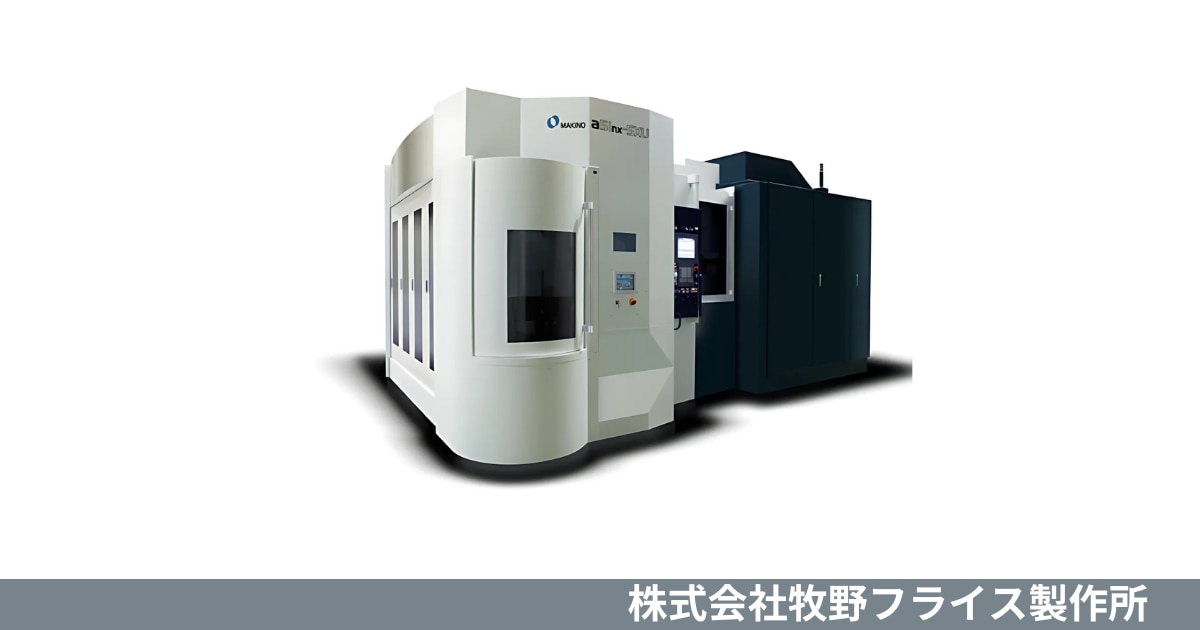

牧野フライス製作所 5軸制御横形マシニングセンタ
a-Series(a51nx-5XU)

a51nx-5XUは5軸加工とワークオートメーションを一体化した設計により、多品種少量から中量生産まで幅広く対応します。
航空宇宙部品、医療機器、試作品、工具ボディなどの精密な製造において理想的な加工環境を実現。
複雑な形状も効率よく加工できるため、生産性と品質の両立をサポートします。

• 高精度・高剛性の5軸構造
  横形マシニングセンタa51nxと同じ本体鋳物を採用した直線3軸（X、Y、Z軸）構造に、テーブル一体型設計のB軸とC軸を組み合わせています。
  この設計により、テーブル・オン・テーブルの5軸機に見られる積み重ねによる剛性不足を排除しました。C軸周りには干渉物が少なく、主軸の接近性が向上。
  また、応答性の高いDDモータ（75/150 min-1）を内蔵し、早送り速度毎分60mの直動軸は加速度1Gの俊敏性を備えています。



• 自動ワーク交換システム
  ワークパレットマガジン(WPM)を標準装備しており、WPM22ではø300mm×高さ300mmの工作物を22個、WPM58ではø200mm×300mmの部品を58個収納。工作物は50番の工具ホルダに取り付けてマガジンに格納され、自動ワーク交換装置がわずか4秒で交換を行います。
  またワークセッティングステーションでは水平段取りが可能となっており、機械稼働を止めることなく長時間の連続運転を実現します。



• 高速・高精度加工を支える機能
  X軸のガイドを段違い（スラントベッド）にすることでZ軸方向の剛性を損なわずにコラムを軽量化し、高い加速性能を確保しています。
  ベッド温度に同調した冷却液をボールねじと軸受ブラケットに送り込み、長時間の高速移動による発熱を抑制。加工室内カバーは大部分を垂直面で構成し、
  発生した切りくずをクーラントでテーブル直下のセンタトラフへ効率的に流し込みます。マトリックス式313本工具マガジンも標準装備されています。
