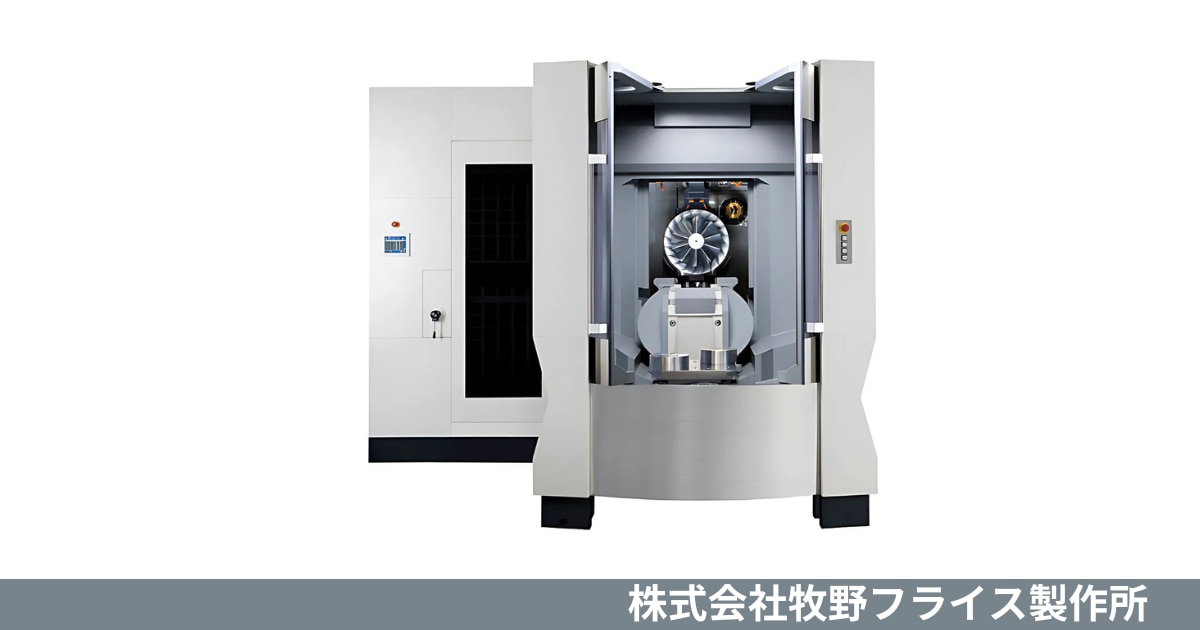

牧野フライス製作所 5軸制御横形マシニングセンタ
a-Series(a61nx-5E)

a61nx-5Eは、市場で高い評価を得ているa1nxシリーズをベースに、小物アルミ航空宇宙部品加工に特化した5軸制御横形マシニングセンタです。
標準14000回転（オプション24000回転）の主軸は、80kWの出力でアルミ材に対し切りくず除去量4900 cm³/minを実現。
DDモータ採用のロータリーテーブルは高応答性とノンバックラッシにより良好な面精度を確保します。
早送り毎分60m、加速度1Gの直動軸はスラントベッド構造で高加速性能を達成。
さらに独自のパレットチェンジャ構造により、ロータリーテーブル型でありながら水平段取りが可能な設計となっています。

• アルミ航空宇宙部品加工に最適化された高性能主軸

  小物アルミ航空宇宙部品加工へ特化し、標準14000min⁻¹、オプション最大24000min⁻¹の高速主軸を搭載しています。
  80kWの高出力で、アルミ材の驚異的な切りくず除去量4900 cm³/minを実現。これは航空宇宙分野のアルミニウム加工に最適な能力です。



• 高速・高精度加工を支える軸性能と構造
  DDモータ採用のロータリーテーブルは高応答性とノンバックラッシを可能にし、反転加工での段差を抑制します。
  早送り毎分60mの直動軸は加速度1Gの俊敏性を持ち、スラントベッド構造により高い加速性能を達成。これにより、高速かつ高精度な加工が実現できます。



• 生産効率と信頼性を高める水平段取りと切りくず処理
  独自のパレットチェンジャ構造により、ロータリーテーブル型の5軸加工機でありながら水平段取り作業が可能です。
  また、高速加工で発生する大量の切りくずを確実に処理するため、加工室カバーは垂直面を多用し、テーブル直下のセンタトラフへ効率的に流し込む構造となっています。
