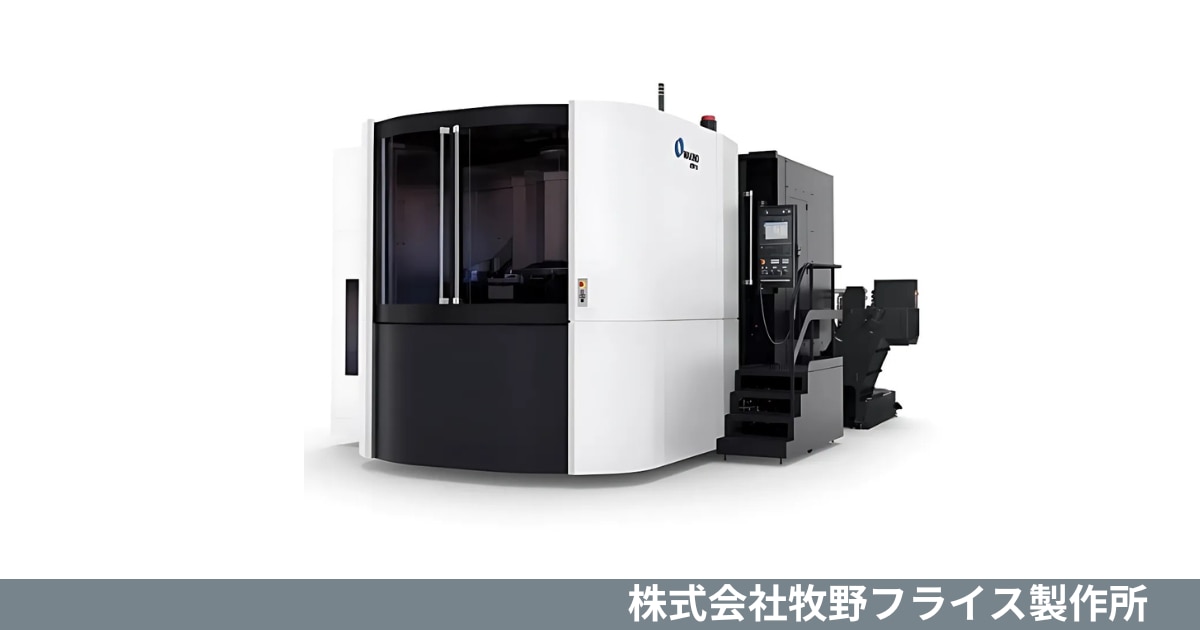

牧野フライス製作所 横形マシニングセンタ
a1-Series(a91nx)

a91nxは、信頼性と生産性の追求を掲げた、800mmパレットの横形マシニングセンタです。
大型の半導体製造装置部品や真空ポンプ、コンプレッサー、発電機といった各種大型産業機器部品の加工において、特に高生産性を実現することを目指して開発。
高剛性設計による高い切削能力、GIブレーカやGIミーリング、GIドリリングといった独自の制御技術による加工時間の短縮、そして効率的な切りくず処理システムにより、
トータルでの生産性向上に貢献します。

• 高剛性な主軸、機械本体構造により実現する切削能力

  高剛性の主軸と機械本体構造を採用しており、荒加工から仕上げ加工まで、幅広い被削材に対して高い切削能力を発揮します。
  特別仕様では高トルク8000回転主軸も選択可能で、被削材FCD450において1400cm³/minを超える切りくず排出量を実現。
  これにより、安定した重切削が可能となる設計を実現。生産性向上の土台となっています。



• 切削時間の短縮
  独自の制御技術であるGIブレーカ、GIミーリング、GIドリリングにより、切削時間の大幅な短縮が可能です。
  GIブレーカは穴加工での切りくずトラブルを防ぎ、時間と品位を向上させます。また、GIミーリングはコーナ部加工時の減速を最小限に抑え、スムーズな動きを実現。さらに、GIドリリングは穴加工位置までの移動を最適化し、位置決め時間を短縮することでトータル加工時間を削減します。
  これらの技術が組み合わさり、効率的な加工プロセスを構築しています。



• 切りくず対策
  安定した連続運転のため、徹底した切りくず対策が施されています。
  加工室内の垂直壁による切りくずの自重落下、3本トラフによる機外への確実な排出システムを採用しました。
  さらに、クーラントタンクにはろ過フィルタ、スラッジ撹拌機能、サイクロンフィルタ式2次処理装置を備え、クーラントを常にクリーンな状態に保ちます。
  これにより、切りくず詰まりによる機械停止リスクを低減し、長時間の安定稼働を実現。稼働率の向上に大きく貢献します。
