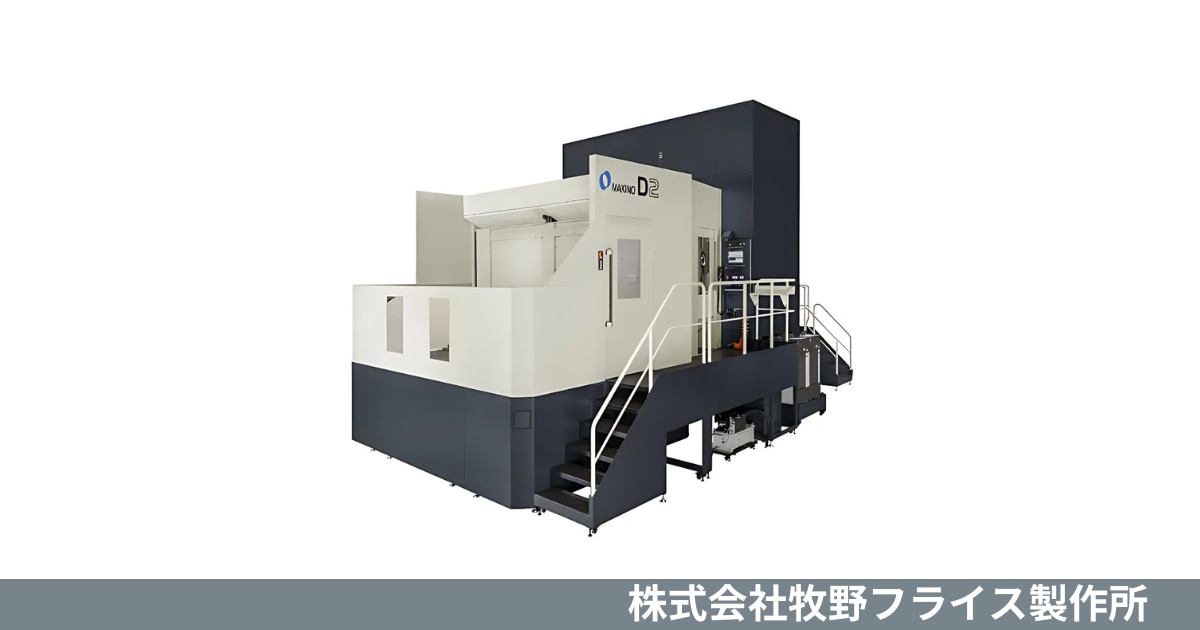

牧野フライス製作所 5軸制御立形マシニングセンタ
D-Series(D2)

D2は、金型加工を総合的に効率化することを目指した5軸制御立形マシニングセンタです。
特徴的な多軸構造を活用することで、一般的に立形マシニングセンタで主に行われる金型形状部（上面）の加工と、横形マシニングセンタで行われることが
多い金型の構造部（側面）の加工を、この1台で実現することが可能になりました。これにより、大型・深物金型の加工において、工程集約と効率化に大きく貢献します。
また、なめらかで良好な加工面を実現するための主軸ヘッドや、A/B軸の主軸傾斜・旋回、C軸のテーブル旋回といった幅広い加工が可能です。

• 金型加工の効率化と上面・側面加工の両立を実現
  特長的な多軸構造を用いることで、通常、立形MCと横形MCを使い分けていた金型の上面・側面加工を1台で完結させることが可能です。
  この工程集約により、段取り替えの頻度を削減し、荒加工から仕上げまでを一貫して行えます。



• 大型・深物金型に対応する高い加工能力
  テーブルサイズ1600 x 1200 mm、最大ワーク寸法Φ2100 x 1700 mm、最大積載質量10000 kgに対応。
  主軸側のA/B軸による傾斜・旋回機能とW軸の活用により、大型かつ深さのあるワークに対しても、多方向からの複雑な加工を効率的に実施できます。




• 高品位な加工面と使いやすさを追求した機能
  工具間段差を抑える機械精度に加え、軸移動量の少ない同時5軸加工により、高品質でなめらかな加工面を実現します。
  さらに、3軸プログラムを5軸に変換するFFCAMワンクリック5軸や、ワーク測定を容易にするiセットアップといった機能が、加工準備の効率化と操作性の向上をサポート。
