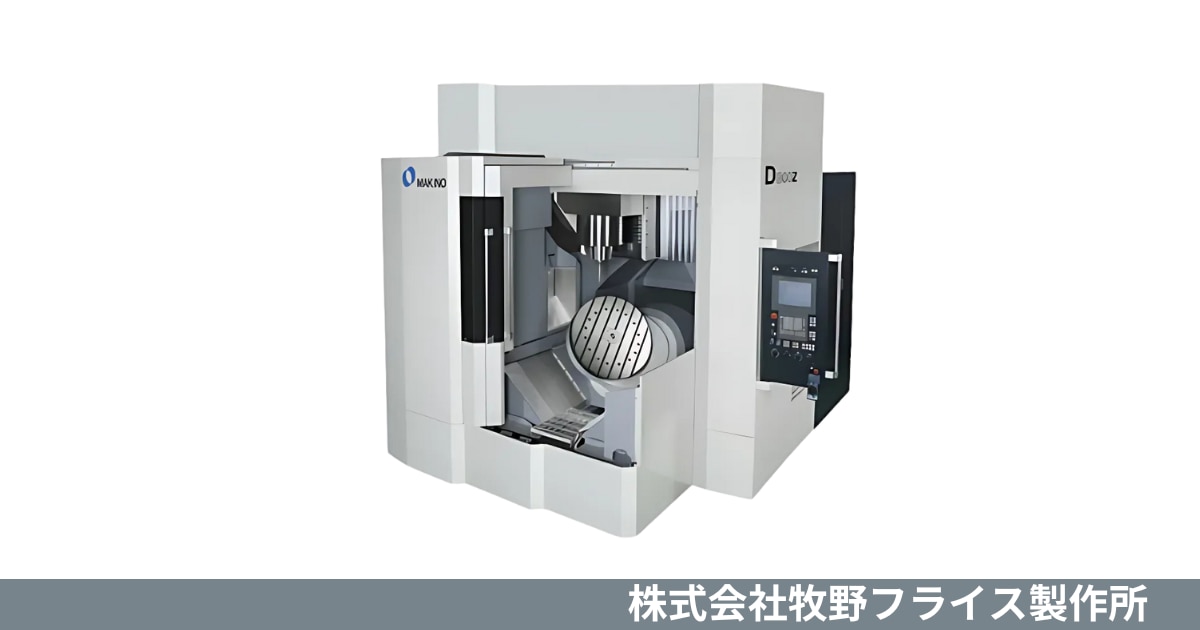

牧野フライス製作所 5軸制御立形マシニングセンタ
D-Series(D800Z)

D800Zは、大型部品の5軸加工ニーズに応える立形マシニングセンタです。
φ800mmのテーブルを傾斜軸で下から支える独自の構造により、最大φ1,000mm、1200kgの大物ワークの能率的な加工を可能にします。
ワークの質量変化による影響をほとんど受けず、テーブルのたわみを最小限に抑え、高精度加工を実現。
コンパクト設計で、小さなスペースへの設置も可能で、さらに独自の制御技術「スーパーGI.5」や、オペレータに優しい「プロフェショナル6」制御装置も搭載しています。

• 大型ワーク対応と高精度加工の両立
  独自の傾斜軸構造が、最大直径1000mm、質量1200kgの大物ワークに対応します。
  テーブルを傾斜面が下から支える構造により、ワーク質量変化の影響をほとんど受けず、高精度な加工を実現。
  剛性の高い軸受とDDモータにより、振動の少ない滑らかな回転を可能にしています。


• 作業効率を高める優れた接近性
  側面、正面、天井の3方向が大きく開くオペレータドアを採用。
  これにより、クレーンによる大型ワークの搬入出が容易になり、テーブルや主軸への接近性・視認性が向上。
  オペレータは操作盤側からでも工具やワークの確認を効率的に行えます。


• 省スペース設計と多様なシステム構築
  独自の構造により、大きな加工領域を持ちながらも省スペース設計を実現。 普通乗用車2台分程度の小さな設置面積で導入可能です。
  単体での利用に加え、複数のD800Zや周辺機器と組み合わせた大規模な自動化システム構築にも対応感応。
