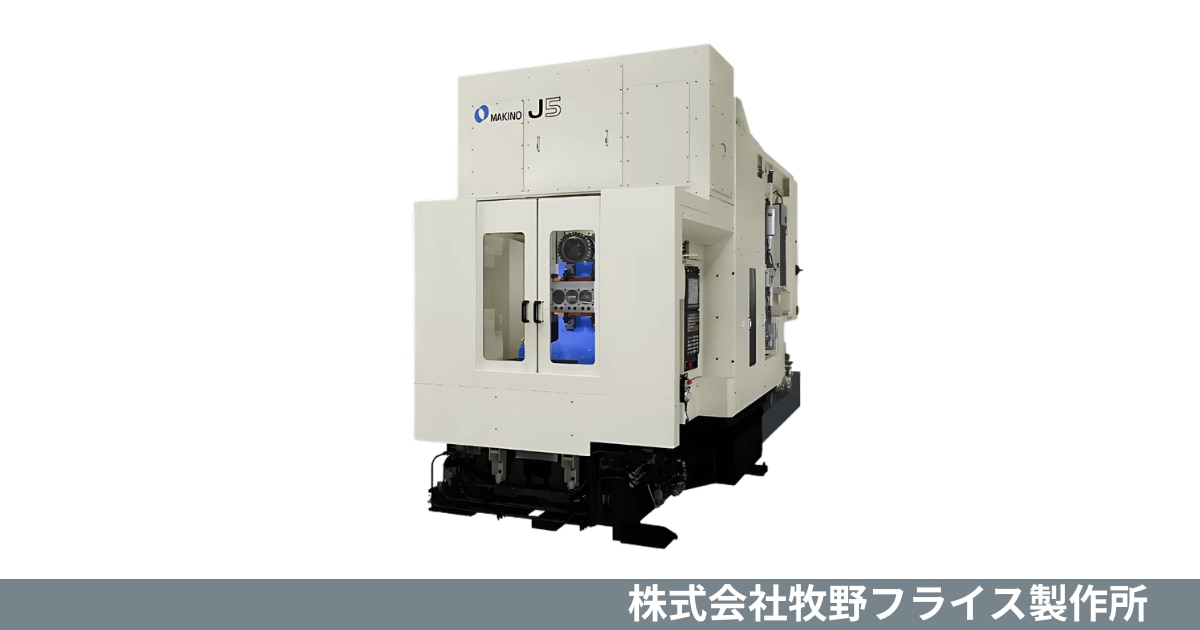

牧野フライス製作所 横形マシニングセンタ
J-Series(J5)

横形マシニングセンタJシリーズは、量産部品加工におけるコストダウンの実現を追求した、フレキシブルトランスファーライン(FTL)のコアマシンです。
主軸が移動するテーブル固定タイプを採用しており、ワークローダーやロボットなどのマテリアルハンドリングを容易にします。また、優れた俊敏性による加工時間の短縮、確かな品質を維持する切りくず処理、そして省スペース設計を実現。これらの特長により、生産現場の生産性を最大限に高めることができます。

• 被削材や加工内容に合わせて最適な主軸を選択

  標準仕様では10,000回転（HSK-A100テーパ、最大トルク488 N･m）主軸が用意されており、主に鋳鉄加工アプリケーションに適しています。
  特別仕様としては、14,000回転（HSK-A63テーパ、最大トルク201 N･m）または15,000回転（HSK-A63テーパ、最大トルク120 N･m）主軸の選択が可能。
  これらの主軸オプションにより、多様な被削材や加工内容に合わせた最適な仕様を選定できるため、様々な生産ニーズに対応可能。


• 高いの省スペース化を実現
  コンパクトなフロアスペースでありながら、大きな工作物の加工にも対応できる設計となっています。
  従来機（HSK-A100主軸）に対して設置スペースを38%削減し、機械サイズはクーラントタンクを含め1,800 mm × 4,420 mmを実現。
  この省スペース設計により、生産ラインへの組み込みやすさを高め、工場スペースの有効活用に貢献します。



• 確かな品質を維持する切りくず処理
  様々な材質や切りくず形状に対応するため、耐久性に優れるテレスコピックタイプのカバーを採用しています。
  各種クーラントを使用し、大量に発生する切りくずをセンタートラフに流し込み、機外へ瞬時に排出する構造です。
  また、主軸と密着する工具ホルダテーパ部にはクーラントとクリーニングエアを使用。
  これにより切りくずの噛み込みを防止し、安定した加工精度と品質維持をサポート。
