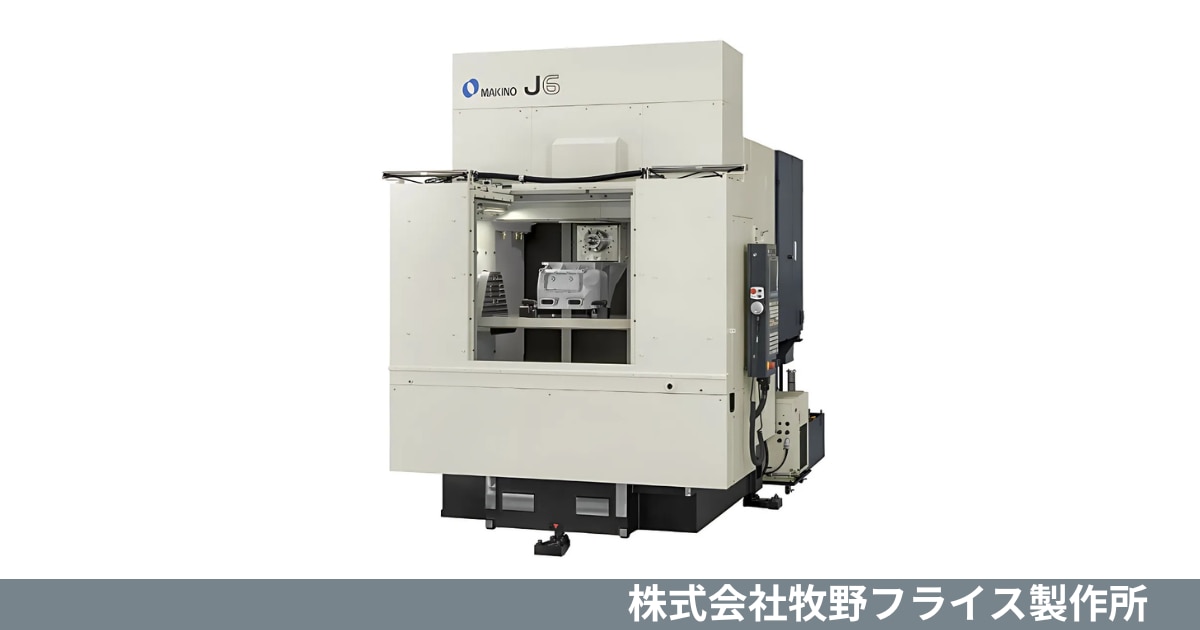

牧野フライス製作所 横形マシニングセンタ
製品情報
基本情報
メーカー名 ： 牧野フライス製作所
シリーズ名 ： J-Series(J6)
製品カテゴリ ： マシニングセンタ
アルミ量産部品加工に特化した横形マシニングセンタです。
高い俊敏性と切りくず処理により、生産性の最大化、安定した生産ラインの構築に貢献。
概要
横形マシニングセンタJシリーズは、フレキシブルトランスファーライン(FTL)のコアマシンです。
主軸が移動するテーブル固定タイプを採用し、ワークローダーやロボットなどのマテリアルハンドリングを容易にしています。
アルミ加工に特化し、優れた俊敏性で加工時間を短縮し、確実な切りくず処理で品質を確保。省スペース設計も含め、生産現場の生産性を最大限に高めることが可能。
特徴
- 高い品質から生まれる信頼性アルミダイキャスト自動車部品の量産加工において、チョコ停や加工不良を防止し、安定した生産を実現します。
効果的な洗浄クーラントや、凹凸をなくしたカバー内壁、また急傾斜オイルパンにより加工室内の切りくず堆積を防止。
大型のセンタトラフに落下した切りくずは瞬時に機外へ排出される構造となっています。 - メンテナンス最優先設計
作業性の良さを追求し、保守作業時間の短縮と安全性の向上を実現しました。
安全性の高い機器配置により高所作業のリスクを低減します。
機械後方と両側面の3箇所からアクセス可能なヒンジ式保守扉や、日常点検が必要な機器の集中配置により、アクセス性を高めています。 - 群を抜いてコンパクトな機械幅
クラス最小の機械幅により、最小の自動化ライン構築を可能にします。
従来の機械と比較して、保守スペースを含んだ設置スペースを22％削減。
手動搬送はもちろん、ローダやロボットなどお客様の生産に最適な自動化搬送システムに対応可能です。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | X400mm | X400mm | X400mm | X750mm | X750mm | X750mm |
基本情報 | メーカー | ー | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 |
|---|---|---|---|---|---|---|---|---|
テーブル | テーブルサイズ | mm | Φ320 | φ410 | φ400 | Φ320 | φ410 | φ400 |
最大積載重量 | kg | 400 | 300 | 400 | 500 | 400 | 400 | |
最大ワークサイズ | mm | Φ600 × 770 (条件付) | Φ600 × 770 (条件付) | Φ600 × 770 (条件付) | Φ600 × 770 (条件付) | Φ600 × 770 (条件付) | Φ600 × 770 (条件付) | |
移動量 | X軸移動量 | mm | 400 | 400 | 400 | 750 | 750 | 750 |
Y軸移動量 | mm | 400 | 400 | 400 | 560 | 560 | 560 | |
Z軸移動量 | mm | 500 | 500 | 500 | 500 | 500 | 500 | |
主軸 | 主軸最高回転数 | min⁻¹ | 16,000 | 16,000 | 16,000 | 16,000 [12,000] | 16,000 [12,000] | 16,000 [12,000] |
主軸テーパ穴 | ー | HSK-A50 | HSK-A50 | HSK-A50 | HSK-A50 | HSK-A50 | HSK-A50 | |
工具仕様 | 標準ATC工具本数 | 本 | 30 | 30 | 30 | 30 | 30 | 30 |
設置仕様 | 機械寸法（W×D×H） | mm | 1,580×4,520×2,590[2,790] | 1,580×4,520×2,590[2,790] | 1,260×4,420×2,590[2,790] | 1,840×4,520×2,750[2,950] | 1,840×4,520×2,750[2,950] | 1,610×4,460×2,750[2,950] |
機械質量 | kg | 6,000 | 6,400 | 5,600 | 6,800 | 7,300 | 6,500 |
※［ ］内は特別仕様
