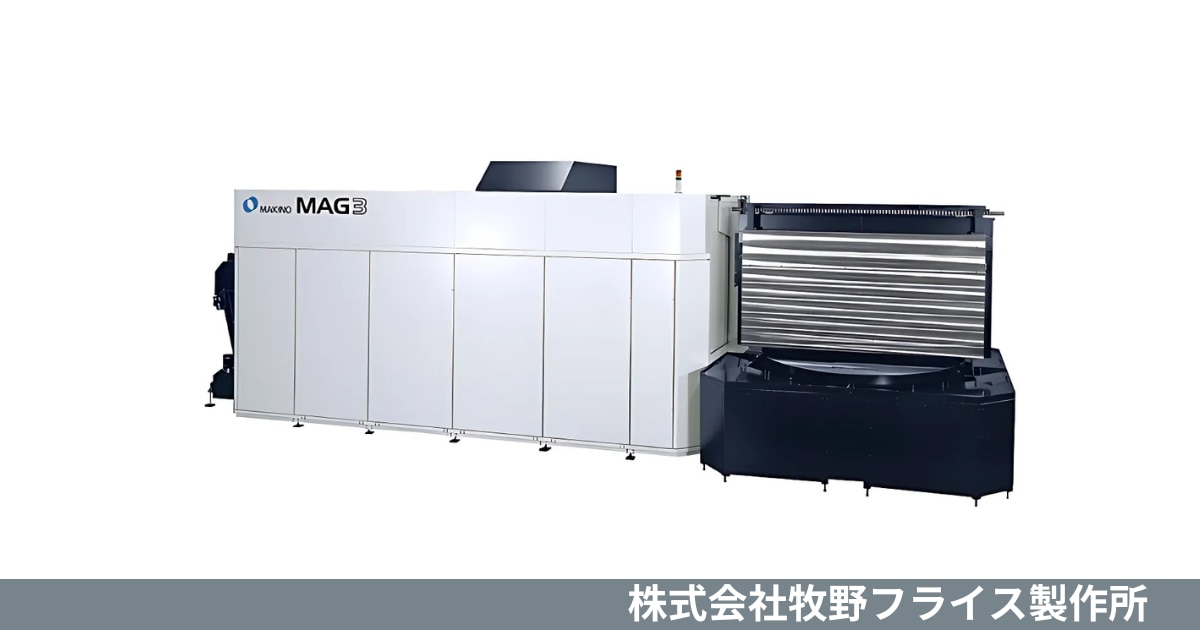

牧野フライス製作所 5軸制御横形マシニングセンタ
製品情報
基本情報
メーカー名 ： 牧野フライス製作所
シリーズ名 ： MAG-Series(MAG3/MAG3.EX/MAG4)
製品カテゴリ ： マシニングセンタ
航空機アルミ構造部品の高速・高精度加工に特化した5軸制御横形マシニングセンタ
大出力主軸と効率的な自動化により、生産性向上に貢献します。
概要
マキノのMAGシリーズは、航空機アルミ構造部品の高速加工に特化した5軸制御横形マシニングセンタです。
MAG3、MAG3.EX、MAG4を含む本シリーズは、生産性向上を追求。130kWの大出力主軸を標準装備し、アルミ加工における圧倒的な切りくず除去量を実現。
主軸側が傾斜・旋回する独自の回転軸（A軸±110°、C軸無限回転）により、複雑形状の5面・連続加工が可能になりました。
また、確実な切りくず処理と、自動パレット交換装置や水平段取り装置の搭載により、優れた作業性と高い稼働率を実現しています。
特徴
- 130kWの大出力主軸を標準装備アルミ合金の加工においては、主軸出力が単位時間あたりの切りくず除去量に大きく影響します。
コンパクトながら130kWの高出力を実現し、圧倒的な加工能力を発揮します。
さらに、主軸負荷をリアルタイムでモニタリングし、過負荷から主軸を守る機能も備えています。 - 高い剛性のA / C軸による5軸制御
主軸側が傾斜および旋回する独自の回転軸構成を採用。A軸は±110°（合計220°）の広い傾斜範囲を持ち、C軸は無限回転に対応しています。
これにより、複雑な形状の5面加工や連続加工を効率的に実行することが可能です。高い剛性で安定した加工精度を維持します。 - 確実な切りくず処理と優れた作業性
大量に発生する切りくずは、主軸端面からのクーラント噴射などにより即座に切削点から除去され、幅広トラフやコンベヤを通じて加工室内から効率的に排出されます。
自動パレット交換装置に加え、水平段取り装置を標準装備したことで、段取り作業の安全性が向上。機械の長時間休止を防ぎ、高い稼働率を実現しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MAG3 | MAG3.EX | MAG4 |
基本情報 | メーカー | ー | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 |
|---|---|---|---|---|---|
テーブル | テーブルサイズ | mm | 3,000 × 1,500 | 3,500 × 1,500 | 3,500 × 2,000 |
最大積載重量 | kg | 3,000 | 3,000 | 4,000 | |
最大ワークサイズ | mm | 3,000 × 1,500 × 750 | 4,000 × 1,500 × 750 | 4,000 × 2,000 × 700 | |
移動量 | X軸移動量 | mm | 3,000 | 4,000 | 4,000 |
Y軸移動量 | mm | 1,500 | 1,500 | 2,200 | |
Z軸移動量 | mm | 1,000 | 1,000 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 33,000 | 33,000 | 33,000 |
主軸テーパ穴 | ー | HSK-F80 | HSK-F80 | HSK-F80 | |
工具仕様 | 標準ATC工具本数 | 本 | 120 | 120 | 120 |
設置仕様 | 機械寸法（W×D×H） | mm | 13,000 × 8,060 × 4,040 | 14,750 × 9,580 × 4,040 | 15,345 × 9,580 × 5,100 |
機械質量 | kg | ー | ー | ー |
