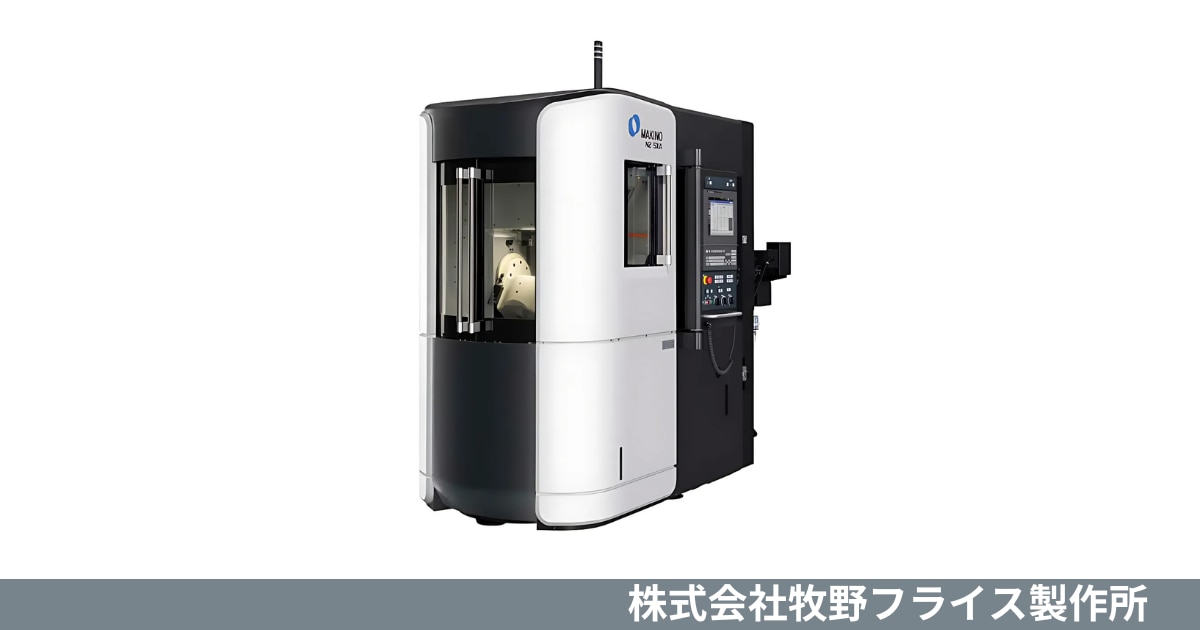

牧野フライス製作所 5軸制御横形マシニングセンタ
N-Series(N2-5XA)

5軸制御横形マシニングセンタ N2-5XAは、医療用インプラント部品や量産ダイカスト部品などのニアネットシェイプ部品を高能率に加工する機械です。
トラニオン構造テーブルに小型で俊敏なツインDD（ダイレクトドライブ）を搭載し、優れたワーク接近性と高い運動精度を実現。
また、0.8秒で最高回転速度に達する20,000min-1主軸と高加速度直動軸（Z軸1.4G/1.6G）、AI輪郭制御機能の組み合わせにより、複雑形状の小物部品も
高速・高精度に加工できます。床面積はわずか2.4m²に収まり、限られたスペースでの高効率生産を可能にします。

• 小物部品の生産性向上を実現

  20,000min-1の高速主軸はわずか0.8秒で最高回転速度に到達する俊敏さを誇ります。
  Z軸の高加速度（1.4Gまたは1.6G）と標準装備のAI輪郭制御機能を組み合わせることにより、医療用インプラント部品のような複雑形状を持つ小物部品も、高速かつ高精度に加工可能。生産効率の大幅な向上につながります。


• コンパクトな設置面積で高い生産性を提供
  機械本体の床面積は2.4m²に収まるように設計されています。
  幅1220mm、奥行き1995mmというコンパクトなサイズの中に、小物部品製造で求められる高い生産性を凝縮。限られたスペースで最大限の性能を発揮します。



• 優れた運動性能による工程集約
  トラニオン構造テーブルには、小型で俊敏なツインDD（ダイレクトドライブ）方式を採用しました。
  バックラッシュの無いDDモータ駆動により応答性が高く、A軸160°（-120～+40°）、B軸360°（連続）の広い移動範囲と、
  A軸10800°/min、B軸54000°/minの高速送り速度を実現します。
  良好なワーク接近性と高い運動精度により、同時5軸加工による効率的な工程集約をサポート。生産工程の最適化に貢献します。
