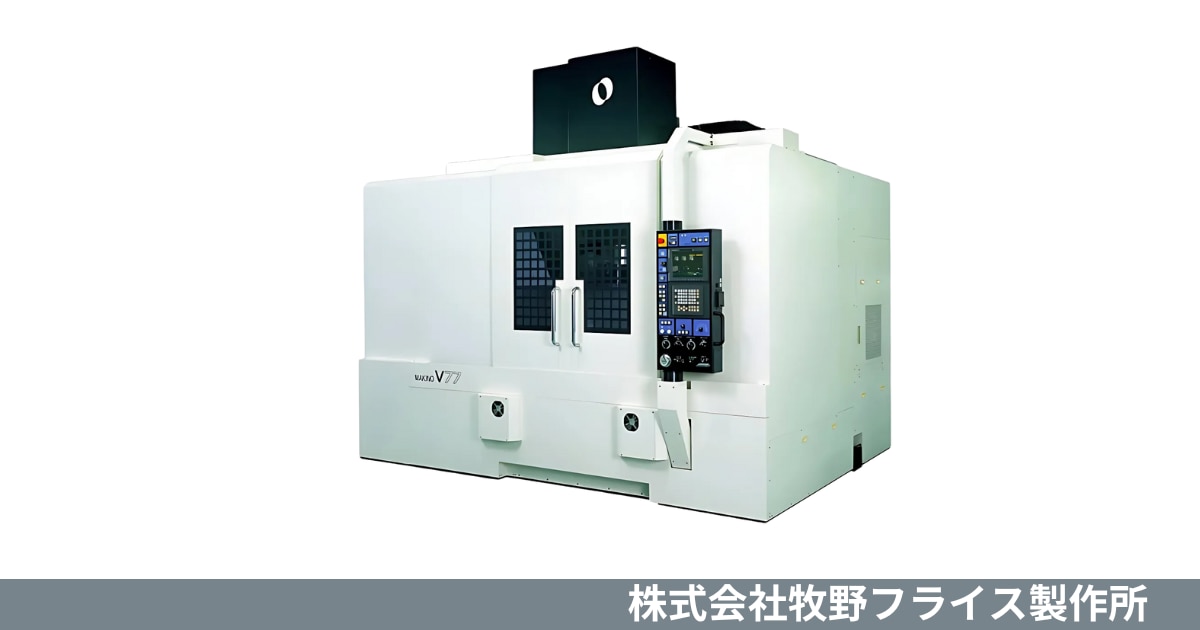

牧野フライス製作所 立形マシニングセンタ
製品情報
基本情報
メーカー名 ： 牧野フライス製作所
シリーズ名 ： V-Series（V77・V77L・V99・V99L）
製品カテゴリ ： マシニングセンタ
中・大物の金型加工や精密部品加工において、
ミクロンレベルの精度と優れた表面仕上げを実現する立形マシニングセンタ。
概要
マキノのVシリーズは、中・大物金型加工や、ミクロンレベルの高精度および優れた表面仕上げが求められる精密部品加工に最適な立形マシニングセンタシリーズです。
特に焼入れ鋼の加工においても、効率良く低コストでの加工を実現します。
Vシリーズには、V77、V77L、V99、V99Lのモデルがあり、それぞれ異なるテーブルサイズや移動量を持ち、幅広い加工ニーズに対応可能。
これらの優れた性能により、高品位な加工を求める多くのお客様に選択されています。
特徴
- 高精度加工を支える独自の主軸
独自の軸芯冷却/アンダーレース潤滑システムを採用し、高速回転時の熱歪みを最小限に抑制しています。
さらに、主軸とモータのロータ一体構造により、高速運転時の振動を低減し、加工面の質を向上させることが可能です。 - 高い操作性と先進の高速加工制御ユーザフレンドリーな制御装置Professional 6を装備。
オペレータに優しいGUIと大型タッチカラースクリーンにより、必要な情報への迅速なアクセスを実現しました。
また、マキノ特許のスーパーGI.5高速加工制御システムを搭載し、高効率な加工を可能にしています。 - 加工内容に合わせた豊富な主軸バリエーション
加工内容に応じて、40番テーパ主軸（標準20000回転、特別仕様30000回転）または50番テーパ主軸（標準12000回転、特別仕様18000回転）を選択できます。
これにより、様々な材質や要求精度に対応した最適な加工プロセスを構築することが可能。
高い柔軟性で多様なニーズに応えます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | V77 | V77L | V99 | V99L |
基本情報 | メーカー | ー | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 | 牧野フライス製作所 |
|---|---|---|---|---|---|---|
テーブル | テーブルサイズ | mm | 1,400 × 700 | 1,650 × 700 | 1,800 × 1,000 | 2,300 × 1,000 |
最大積載重量 | kg | 2,500 | 2,000 | 4,000 | 4,000 | |
最大ワークサイズ | mm | 1,400 × 700 × 550 | 1,650 × 700 × 550 | 1,800 × 1,000 × 650 | 2,300 × 1,000 × 650 | |
移動量 | X軸移動量 | mm | 1,200 | 1,500 | 1,500 | 2,000 |
Y軸移動量 | mm | 700 | 700 | 1,000 | 1,000 | |
Z軸移動量 | mm | 650 | 650 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 20,000 (#40) | 20,000 (#40) | 20,000 (#40) | 20,000 (#40) |
主軸テーパ穴 | ー | 7/24テーパ #40 / #50 | 7/24テーパ #40 / #50 | 7/24テーパ #40 / #50 | 7/24テーパ #40 / #50 | |
工具仕様 | 標準ATC工具本数 | 本 | 標準 20 | 標準 20 | 標準 20 | 標準 20 |
設置仕様 | 機械寸法（W×D×H） | mm | 3,805 × 4,060 × 3,300(#40) | 4,150 × 4,060 × 3,300 | 5,140 × 4,700 × 3,500(H850)※ | 5,650 × 4,700 × 3,500(H850)※ |
機械質量 | kg | 16,500 | 17,500 | 24,000 | 27,000 |
※H850:左出しリフトアップチップコンベアの高さ850mmを選択の場合
※H1200：左出しリフトアップチップコンベアの高さ1200mmを選択の場合
