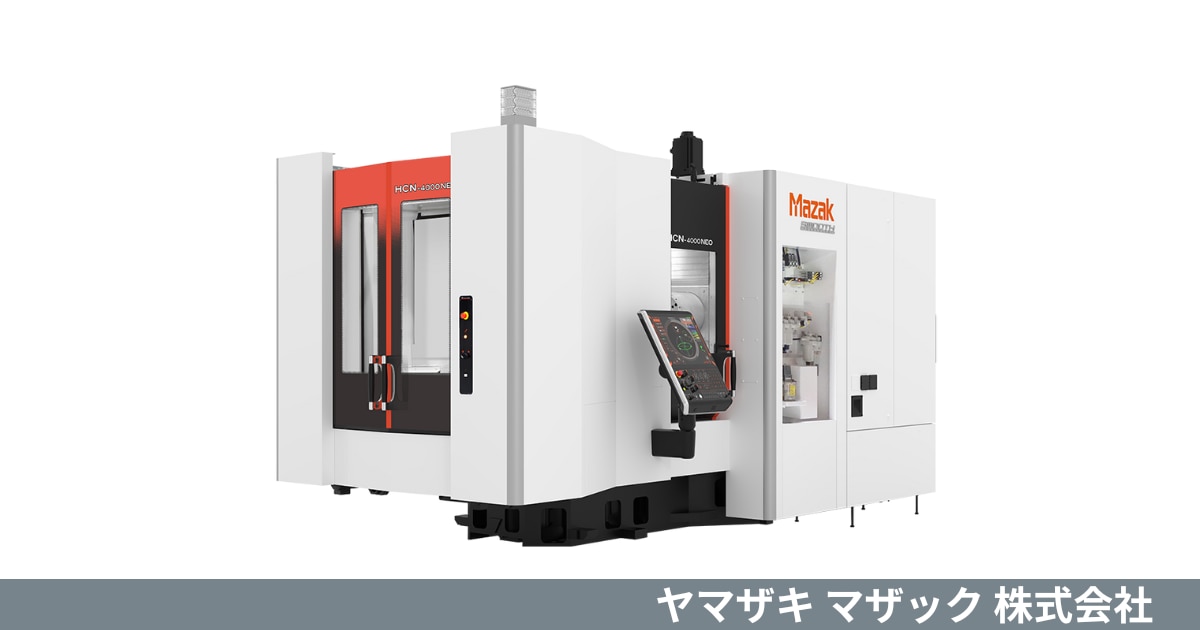

ヤマザキ マザック 横形マシニングセンタ HCN NEO

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名:HCN NEO
  製品カテゴリ  :  横形マシニングセンタ
  関連リンク: メーカーHP

高生産性と環境負荷低減技術を両立させ、幅広い材種に対応する高速・高精度な次世代横形マシニングセンタシリーズです。

概要

HCN NEOシリーズは、「次世代(Next)」への進化、より「優れた(Excellent)」仕様、お客様に「最適な(Optimal)」ソリューション提案を可能にする、高生産性と環境負荷低減技術を両立させた高性能工作機械です。
先進技術の粋を集めて高精度と高生産性を実現しており、建機・自動車部品、航空機部品など、さまざまな分野の加工に対応します。
主軸、テーブル、油圧治具関連、自動化対応が強化されているのが特長。CO₂と生産性向上を両立するため、省エネ機器の搭載、AI・デジタル技術の活用、工程集約といったアプローチで開発を進めています。

特徴

  • さまざまな材種に対して最適な切削条件で加工を可能にする充実した主軸バリエーション
    難削材や鉄系金属の重切削から、アルミニウムなど非鉄金属の高速切削まで、幅広い材質に対応するため、高剛性・高回転主軸を採用しています。
    標準仕様に加え、高速仕様やハイトルク仕様など、加工ワークに合わせて最適な主軸を選択可能。

  •  NCロータリーテーブルの標準装備により非切削時間を短縮し、生産性を向上
    HCN NEOシリーズには、0.0001°ごとの高精度位置決めが可能なNCロータリーテーブルを標準装備。
    これにより、非切削時間を短縮し、生産性向上に貢献します。バックラッシがなく、高い伝達効率と優れた動特性を持つローラギアカム駆動を採用。
    さらに、オプションとして高速割り出しが可能なDDMテーブルもご用意しています。

  • 高剛性構造と先進の補正技術により長期にわたって高精度加工を実現
    機械構造には、三点支持ベッド、全軸ローラガイド、高剛性ベッド構造、X軸スラント構造などを採用し、高い剛性を実現。
    加えて、ボールねじ軸心冷却やAiサーマルシールドといった先進の熱変位補正技術により、温度変化による刃先位置の変化を抑制します。
    これらの組み合わせにより、長期にわたって安定した高精度加工を提供いたします。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

HCN-4000 NEO

HCN-5000 NEO

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

横形マシニングセンタ

横形マシニングセンタ

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

テーブル仕様

テーブルサイズ

mm

400×400

500×500

最大積載質量

kg

400

500

最大ワークサイズ

mm

Φ630×900

Φ800×1,000

移動量

 X軸移動量

mm

560

730

 Y軸移動量

mm

640

730

 Z軸移動量

mm

640

800

主軸

主軸最高回転数

min⁻¹

12,000

12,000

主軸テーパ穴

7/24テーパNo.40

7/24テーパNo.40

工具仕様

標準ATC工具収納本数

40

40

 ツールシャンク形式

 ー

BT40

BT40

設置仕様

機械寸法(W×D×H)

mm

2,400×5,429×2,713

2,623×5,744×2,813

機械質量

kg

10,720

11,700

区分

項目

単位

HCN-6800 NEO

基本情報

メーカー

ヤマザキ マザック

種類

横形マシニングセンタ

制御装置

MAZATROL SmoothG

テーブル仕様

テーブルサイズ

mm

630×630

最大積載質量

kg

1,500

 最大ワークサイズ

mm

Φ1,050×1,300

移動量

 X軸移動量

mm

1,050

 Y軸移動量

mm

900

 Z軸移動量

mm

980

主軸

主軸最高回転数

min⁻¹

10,000

主軸テーパ穴

7/24テーパNo.50

工具仕様

標準ATC工具収納本数

43

 ツールシャンク形式

BT50

設置仕様

機械寸法(W×D×H)

mm

3,405×6,772×3,344

機械質量

kg

19,000 kg
