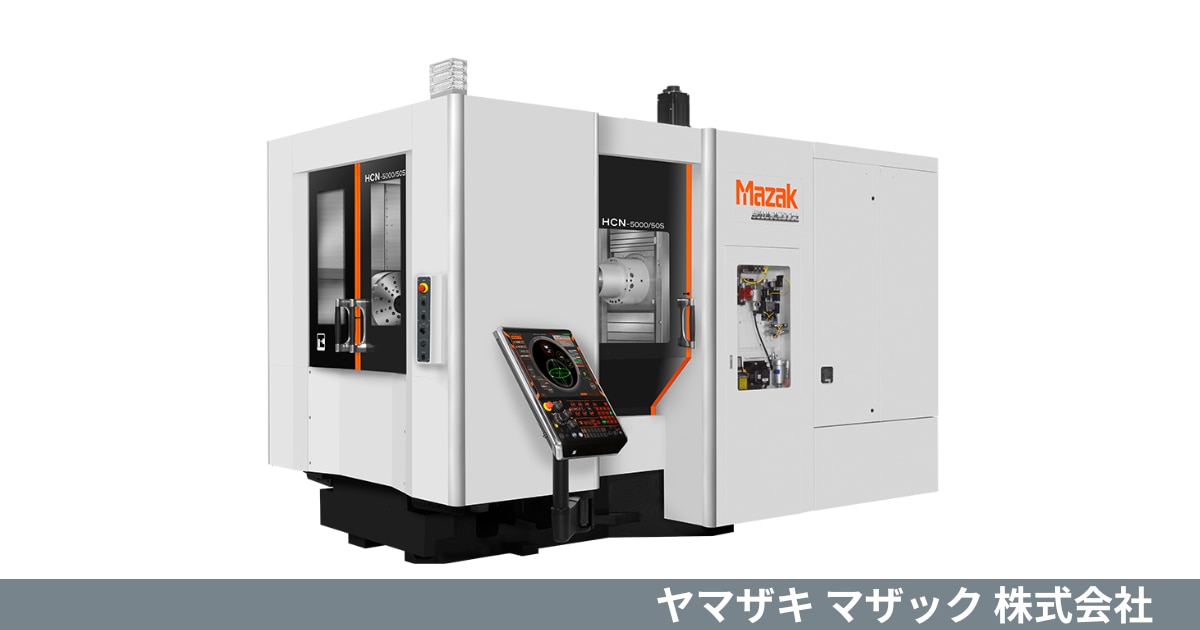

ヤマザキ マザック 横形マシニングセンタ HCN シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  シリーズ名:HCN シリーズ
  製品カテゴリ  :  横形マシニングセンタ
  関連リンク: メーカーHP

  多彩な主軸と高剛性構造で、高能率加工を実現する横形マシニングセンタです。
  幅広い自動化機能により、多品種少量生産から量産まで対応可能です。

概要

HCNシリーズは、多様な材種に合わせ最適な切削条件を選択できる主軸バリエーションが魅力の横形マシニングセンタです。

リブ形状を最適化した高剛性ベッド構造により、機械の安定性を高め、X/Z軸移動時の姿勢変化を最小限に抑制します。
さらに、豊富な自動化機能も搭載可能で、生産性向上に大きく貢献。自動車産業、航空機産業、建設機械産業など、幅広い分野での活躍を実現します。

また、MAZATROL SmoothCまたはMAZATROL SmoothGを搭載し、優れた操作性と高速・高精度制御を実現。多様なニーズに応える先進のマシニングセンタです。

特徴

  • さまざまな材種に対して、最適な切削条件で加工を可能にする主軸バリエーション
    標準タイプから高トルクタイプ、高速タイプまで、多彩な主軸を選択できます。そのため、鋼材や鋳鉄の重切削から、アルミなどの高速切削、精密部品や金型加工まで、幅広
    い加工ニーズに対応が可能。各主軸はビルトインモータ構造を採用し、高速回転時の振動を抑制することで、加工面粗さの向上と工具寿命の延長を実現します。

  •  基礎の変化、偏荷重による姿勢変化を最小限に抑えた高剛性構造
    高剛性ベッド、X軸スラント構造、全軸ローラガイドなど、高剛性な機械構造を特徴としています。これにより、重切削時でも安定した加工を実現。さらに、基礎の変化や偏荷重による姿勢変化を最小限に抑制することで、航空機産業などの高精度加工が求められる分野でも、優れた性能を発揮します。

  • 生産性向上を実現する多彩な自動化機能を装備可能
    パレットチェンジャ、ツールIDシステム、パレットストッカなど、多彩な自動化機能を搭載できます。パレットチェンジャによる迅速なパレット交換、ツールIDシステムによる効率的な工具管理を実現。これらの機能により、段取り時間を大幅に短縮し、夜間の自動運転や複数の加工機の連携運転が可能です。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

HCN-4000

HCN-5000

HCN-5000S

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形マシニングセンタ

横形マシニングセンタ

横形マシニングセンタ

制御装置

MAZATROL SmoothG MAZATROL SmoothC

MAZATROL SmoothG MAZATROL SmoothC

MAZATROL SmoothG MAZATROL SmoothC

テーブル仕様

テーブルサイズ

mm

400 × 400

 500 × 500

500 × 500

最大積載質量

kg

400

500

500

 最大ワークサイズ

mm

Φ630 × 900

 Φ800 × 1,000

Φ800 × 1,000

移動量

 X軸移動量

mm

560

730

730

 Y軸移動量

mm

640

730

730

 Z軸移動量

mm

640

800

800

主軸

主軸最高回転数

min⁻¹

12,000

12,000

12,000

主軸テーパ穴

7/24 テーパNo.40

7/24 テーパNo.40

7/24 テーパNo.40

工具仕様

標準ATC工具収納本数

40

 40

 40

 ツールシャンク形式

 ー

BT40

BT40

BT40

設置仕様

機械寸法(W×D×H)

mm

2,400(2210) x 5,454 x 2,713

2,623(2444) x 5,769 x 2,813

2,702 x 4,706 x2,813

機械質量

kg

10,720

11,430

10,750

区分

項目

単位

HCN-5000/50

HCN-5000/50S

 HCN-6000

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形マシニングセンタ

横形マシニングセンタ

横形マシニングセンタ

制御装置

MAZATROL SmoothG MAZATROL SmoothC

MAZATROL SmoothG MAZATROL SmoothC

MAZATROL SmoothG MAZATROL SmoothC

テーブル仕様

テーブルサイズ

mm

500 × 500

500 × 500

 500 × 500

最大積載質量

kg

500

500

1,000

 最大ワークサイズ

mm

 Φ800 × 1,000

Φ800 × 1,000

 Φ900 × 1,000

移動量

 X軸移動量

mm

730

730

800

 Y軸移動量

mm

730

730

800

 Z軸移動量

mm

800

800

800

主軸

主軸最高回転数

min⁻¹

10,000

10,000

10,000

主軸テーパ穴

7/24 テーパNo.50

7/24 テーパNo.50

7/24 テーパNo.50

工具仕様

標準ATC工具収納本数

43

43

 43

 ツールシャンク形式

 ー

BT50

BT50

BT50

設置仕様

機械寸法(W×D×H)

mm

2,685(2544)x5,804×2,813

2,802x4,910×2,813

3,091(2914)×6,813×3,380

機械質量

kg

12,830

12,150

15,800

区分

項目

単位

HCN-8800

HCN-10800

HCN-12800

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

ヤマザキ マザック

種類

横形マシニングセンタ

横形マシニングセンタ

横形マシニングセンタ

制御装置

MAZATROL SmoothG

MAZATROL SmoothG

 MAZATROL SmoothG

テーブル仕様

テーブルサイズ

mm

800 × 800

1,000 × 1,000

1250 × 1250

最大積載質量

kg

2,200

3,000

 6,000

 最大ワークサイズ

mm

Φ 1,450 × 1,450

Φ 2,050 × 1,600

Φ 2,400 × 2,000

移動量

 X軸移動量

mm

1,400

1,700

2,200

 Y軸移動量

mm

1,200

1,400

1,600

 Z軸移動量

mm

1,325

1,525

1,850

主軸

主軸最高回転数

min⁻¹

10,000

10,000

10,000

主軸テーパ穴

7/24 テーパ No.50

7/24 テーパ No.50

7/24 テーパ No.50

工具仕様

標準ATC工具収納本数

60

80

80

 ツールシャンク形式

BT50

BT50

BT50

設置仕様

機械寸法(W×D×H)

mm

4,206×8,186×3,727

6,081× 8,868×4,052

7,047× 10,896×4,511

機械質量

kg

30,000

45,000

57,500
