製品情報
基本情報
メーカー名 ： ヤマザキ マザック

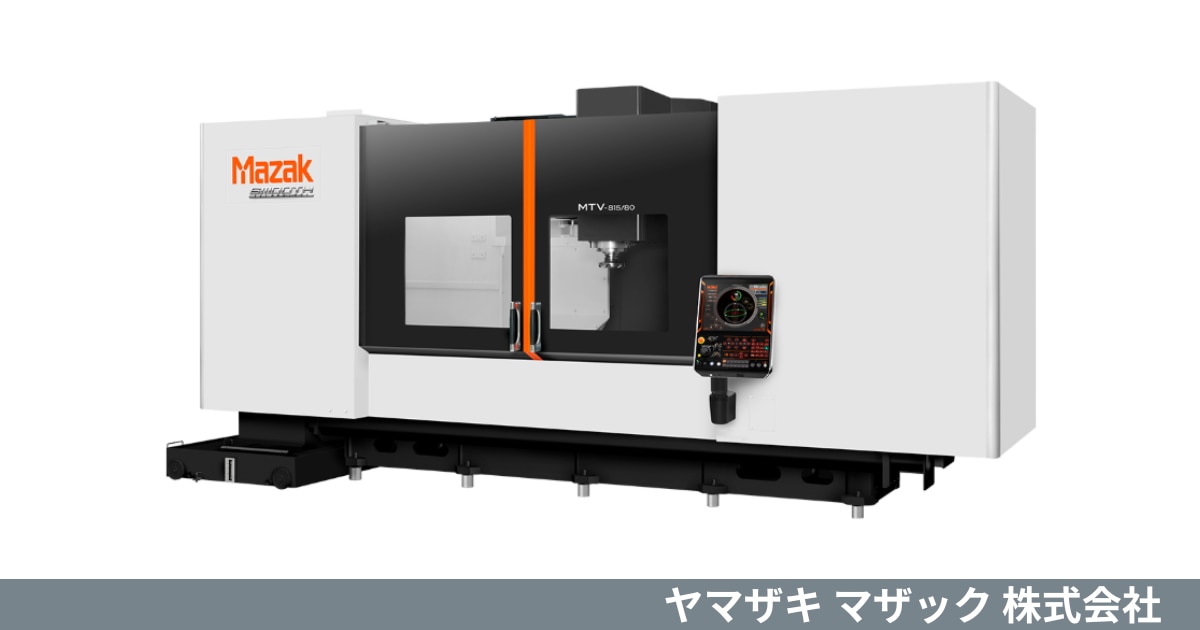

シリーズ名 ：MTV シリーズ
製品カテゴリ ： 立形マシニングセンタ
関連リンク： メーカーHP
高トルク主軸と高剛性構造により、重切削や難削材加工で高い生産性を実現する立形マシニングセンタです。
概要
MTVシリーズは、BT50高トルク主軸と高剛性な機械構造を特徴とする高性能立形マシニングセンタです。
重厚長大ワークの強力切削から難削材加工まで、幅広いアプリケーションで高い生産性を発揮します。
コラムが前後に移動し、テーブルが左右に移動する方式を採用しており、テーブルと主軸へのアクセスが良好で、快適な作業性と優れた操作性を実現。
また、広い加工領域と抜群の耐荷重を誇るテーブルを搭載しており、多様なワークサイズに対応します。
CNC装置には、IoT対応のタッチパネル式MAZATROL SmoothGを採用。直感的な操作性でプログラミング時間の短縮や加工効率の向上をサポートする様々な機能を備えています。
特徴
- BT50高トルク主軸を搭載、重厚長大ワークの強力切削から難削材加工まで高い生産性を発揮
MTVシリーズのBT50主軸は、高いトルク性能を発揮し、特に低回転域での素早い立ち上がりで強力切削に優れた加工能力を実現します。
加工トルクが重要となる鋼材や、切削が難しい難削材の加工アプリケーションに有効です。
標準仕様は最大トルク759 N・m、高トルク仕様では1067 N・mを達成。幅広い加工ニーズに応えます。 - コラム前後移動、テーブル左右移動方式の高剛性な機械構造
コラムが前後に移動し、テーブルが左右に移動するこの高剛性構造は、テーブルへの接近性を高めており、ツールやチップの確認が容易に行える設計になっています。
オペレータの視点に立った操作性重視のエルゴノミクスデザインを採用し、作業性の向上に貢献します。
さらに、重量物の載せ降ろしも容易になるよう、天井からのクレーンアクセスにも配慮されています。
- 広い加工領域と抜群の耐荷重を誇るテーブル
MTVシリーズのテーブルは、大きな加工領域を確保しています。
そのため、背の高いワークや長尺材といった様々な形状のワーク加工に対応可能です。
テーブルの最大積載質量は、モデルにより1500 kgから3000 kgまで対応。お客様のワークサイズに最適なテーブルを選択できます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MTV-515/40 |
基本情報 | メーカー | ー | ヤマザキ マザック |
|---|---|---|---|
種類 | ー | 立形マシニングセンタ | |
制御装置 | ー | MAZATROL SmoothG | |
テーブルサイズ | ー | 1,300×550 | |
テーブル仕様 | 最大積載質量 | kg | 1,500 |
最大ワークサイズ | mm | 1,300×550×680 | |
移動量 | X軸移動量 | mm | 1,050 |
Y軸移動量 | mm | 510 | |
Z軸移動量 | mm | 560 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具収納本数 | 本 | 30 |
ツールシャンク形式 | ー | BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 3,445×4,295×2,873 |
機械質量 | kg | 8,900 |
区分 | 項目 | 単位 | MTV-655/60 | MTV-655/80 |
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
|---|---|---|---|---|
種類 | ー | 立形マシニングセンタ | 立形マシニングセンタ | |
制御装置 | ー | MAZATROL SmoothG | MAZATROL SmoothG | |
テーブルサイズ | ー | 1,740×650 | 2,240×650 | |
テーブル仕様 | 最大積載質量 | kg | 2,000 | 2,500 |
最大ワークサイズ | mm | 1,740×650×770 | 2,240×650×770 | |
移動量 | X軸移動量 | mm | 1,500 | 2,000 |
Y軸移動量 | mm | 650 | 650 | |
Z軸移動量 | mm | 650 | 650 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具収納本数 | 本 | 30 | 30 |
ツールシャンク形式 | ー | BT50 | BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,435×4,287×2,993 | 5,535×4,287×2,993 |
機械質量 | kg | 11,000 | 12,000 |
区分 | 項目 | 単位 | MTV-815/80 | MTV-815/120 |
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
|---|---|---|---|---|
種類 | ー | 立形マシニングセンタ | 立形マシニングセンタ | |
制御装置 | ー | MAZATROL SmoothG | MAZATROL SmoothG | |
テーブルサイズ | ー | 2,240×810 | 3,240×810 | |
テーブル仕様 | 最大積載質量 | kg | 3,000 | 3,000 |
最大ワークサイズ | mm | 2,240×810×870 | 3,240×810×870 | |
移動量 | X軸移動量 | mm | 2,032 | 3,048 |
Y軸移動量 | mm | 810 | 810 | |
Z軸移動量 | mm | 750 | 750 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具収納本数 | 本 | 30 | 30 |
ツールシャンク形式 | ー | BT50 | BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 5,685×4,396×3,143 | 7,775×4,438×3,143 |
機械質量 | kg | 14,000 | 15,500 |
