ヤマザキ マザック
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： UN
製品カテゴリ ： 立形マシニングセンタ 横形マシニングセンタ
関連リンク : メーカーHP
自動車部品などの量産加工ラインに最適な、幅狭を極めた省スペース構造と
高速性能を持つマシニングセンタシリーズです。
概要

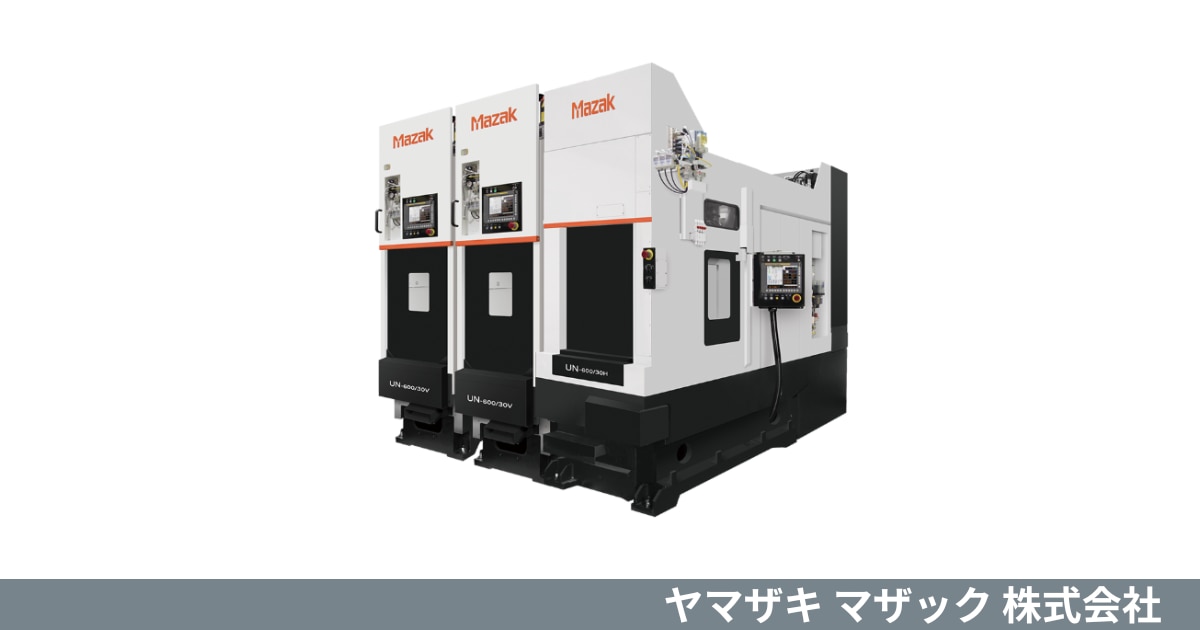

ヤマザキ マザックのUNシリーズ（UN-600/30V, UN-600/30H）は、自動車部品などの量産部品加工ラインに最適な、省スペース・高速マシニングセンタです。
最大の特長は幅狭を極めた構造。UN-600/30Vが695mm、UN-600/30Hが990mmとクラス最小レベルの設置面積を実現し、限られたスペースでの単位面積当たり生産性を最大化します。
主軸最高回転速度20,000min⁻¹、加減速0.49秒の高速切削性能が、生産タクトタイム短縮に大きく貢献。
長年の経験から保守性・信頼性も向上させました。また、Fanuc 32iを搭載し、消費電力や潤滑油削減にも配慮しています。
特徴
- 幅狭を極めた省スペース構造
機械幅はUN-600/30Vが695mm、UN-600/30Hが990mmと、クラス最小レベルの設置面積を実現。
独自の同期制御技術により、この幅狭構造が可能になります。さらに、限られたスペースでの高密度な生産ライン構築に貢献します。
- 高速な主軸回転速度や主軸加減速時間など高速切削を実現主軸は最高20,000 min⁻¹で回転し、0～20,000 min⁻¹までの加減速はわずか0.49秒。
この高速性能により非切削時間を短縮し、生産タクトタイムを大幅に短縮可能です。 - 機械停止時間短縮を可能にする整備に配慮した機械構造
潤滑油やエアー供給関連機器類を1カ所に集中配置し、カバーレス構造を採用。
これにより日常点検作業の手間を大幅に軽減し、スムーズな確認を実現します。
そのため、保守性の向上は機械停止時間の抑制につながり、安定した長時間稼働に貢献。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | UN-600/30H | UN-600/30V |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | ー | 横形マシニングセンタ | 立形マシニングセンタ | |
制御装置 | ー | FANUC 32i | FANUC 32i | |
テーブル仕様 | テーブルサイズ | mm | 400×400 | 400×400 |
最大積載質量 | kg | 250 | 150 | |
最大ワークサイズ | mm | Φ600×500 | Φ600×450 | |
移動量 | X軸移動量 | mm | 510 | ー |
Y軸移動量 | mm | 400 | 350 | |
Z軸移動量 | mm | 380 | 400 | |
主軸 | 主軸最高回転数 | min⁻¹ | 20,000 | 20,000 |
主軸テーパ穴 | インチ | 7/24テーパ30 | 7/24テーパ30 | |
工具本数 | ー | 20 | 20 | |
ツールシャンク形式 | ー | MAS BT-30 | MAS BT-30 | |
設置仕様 | 機械寸法（W×D×H） | mm | 990(CNC操作盤除く)×3,265×2,930 | 695×3,375×2,727 |
機械質量 | kg | 6,000 | 4,400 |
