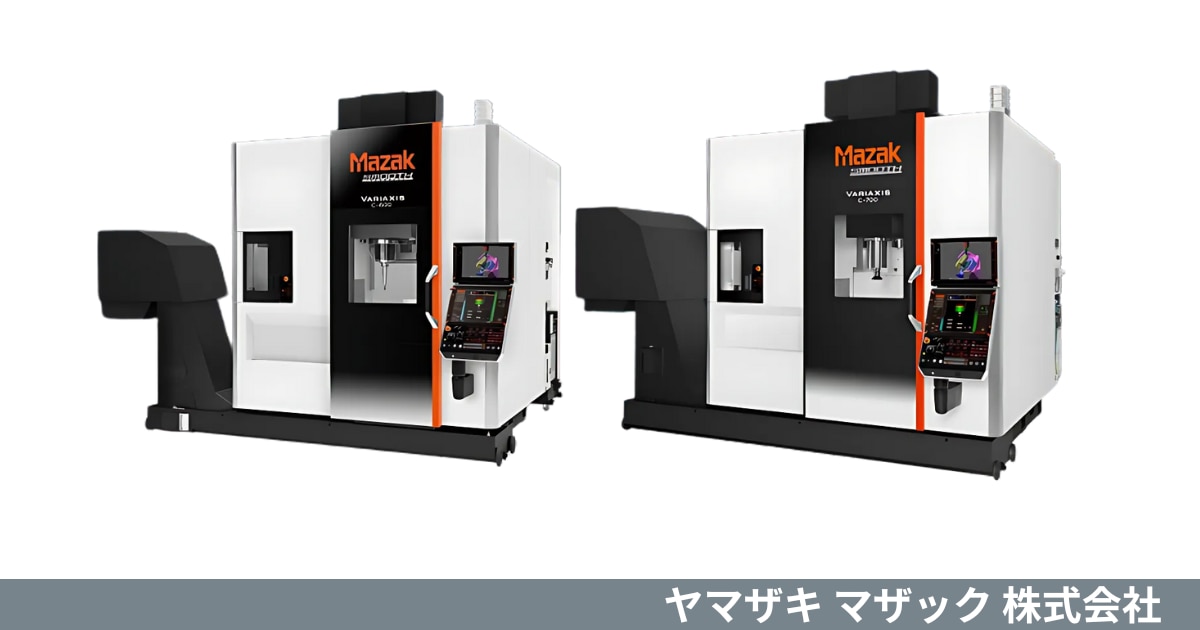

ヤマザキ マザック 5軸加工機 VARIAXIS C-600, C-700
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
製品名 ： VARIAXIS C-600,C-700
製品カテゴリ ： 5軸加工機
関連リンク : メーカーHP
工程集約と豊富な自動化対応により生産性向上と優れたコストパフォーマンスを実現する5軸加工機シリーズです。
概要
VARIAXIS Cシリーズは、工程集約と豊富な自動化対応で生産性向上を実現するとともに、優れたコストパフォーマンスを提供する5軸加工機です。
大きなB軸傾斜角度に対応する余裕のあるX・Z軸ストロークや、両端支持の高剛性テーブル構造、先進の補正技術により高精度加工を実現します。
また、さまざまなアプリケーションに最適な主軸を選定できる豊富なバリエーションをご用意。
量産加工や多品種加工に対応する自動化システムや豊富なオプション展開も本シリーズの特長です。
エントリーモデルの5軸加工機として、経済性も兼ね備えており、消費・回生電力を見える化する環境性能も有しています。
特徴
- 大きなB軸傾斜角度に対応、多面・5軸加工に必要な余裕あるX・Z軸ストローク
多面・5軸加工において、B軸を大きく傾斜させた際にも、ワーク先端・下方まで刃先がアプローチできるようX軸およびZ軸のストローク範囲を広く確保しています。これにより、工具の突き出し量を抑え、びびりのない安定した加工が可能になります。
高速送りにより、同時5軸加工における非切削時間を大幅に削減し、生産性の向上に貢献します。
- さまざまなアプリケーションに最適な主軸を選定できる豊富なバリエーション
材料の特性に合わせて最適な主軸をお選びいただけるよう、多彩なバリエーションをラインアップ。
鉄系金属の重切削からアルミニウムなど非鉄金属の高速切削まで、幅広い切削に対応する高剛性・高回転主軸をご用意しています。
お客様の加工ワークに合わせた仕様選択が可能です。 - 両端支持の高剛性テーブル構造と先進の補正技術により高精度加工を実現
チルト・ロータリーテーブルは両端2点で支える高剛性構造を採用しています。
B,C軸はバックラッシュのないローラギアカム駆動により、高速・高精度な加工を実現。
加えて、「5軸高精度チューニング機能 マザチェック」や「Ai サーマルシールド」などの先進の補正技術に加え、ボールねじ軸心冷却や全軸ローラガイドにより、安定した高精度加工を提供します。
位置決め精度や一方向位置決めの繰り返し性においても高い実績値を示しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | VARIAXIS C-600 | VARIAXIS C-700 |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | ー | 5軸加工機 | 5軸加工機 | |
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
テーブル仕様 | テーブルサイズ | mm | Φ600 × 500 | Φ700 × 500 |
最大積載質量 | kg | 500 | 700 | |
最大ワークサイズ | mm | Φ730 × 450 | Φ850 × 500 | |
移動量 | X軸移動量 | mm | 650 | 860 |
Y軸移動量 | mm | 550 | 600 | |
Z軸移動量 | mm | 530 | 530 | |
主軸 | 主軸最高回転数 | min⁻¹ | 12,000 | 12,000 |
主軸テーパ穴 | インチ | 7/24 テーパ No.40 | 7/24 テーパ No.40 | |
標準ATC工具本数 | ー | 30 | 30 | |
ツールシャンク形式 | ー | BT40 | BT40 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,350 × 2,962 × 3,039 | 2,600 × 3,135 × 3,189 |
機械質量 | kg | 11,000 | 11,200 |
