ヤマザキ マザック 5軸加工機 VARIAXIS i-300 AWC

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名          : VARIAXIS i-300 AWC
  製品カテゴリ  :  5軸加工機
  関連リンク   :  メーカーHP

長時間連続加工を可能にするAWCと省スペースマガジンを備え、多品種小ロット部品の効率加工を実現するコンパクトな自動化システムです。

概要

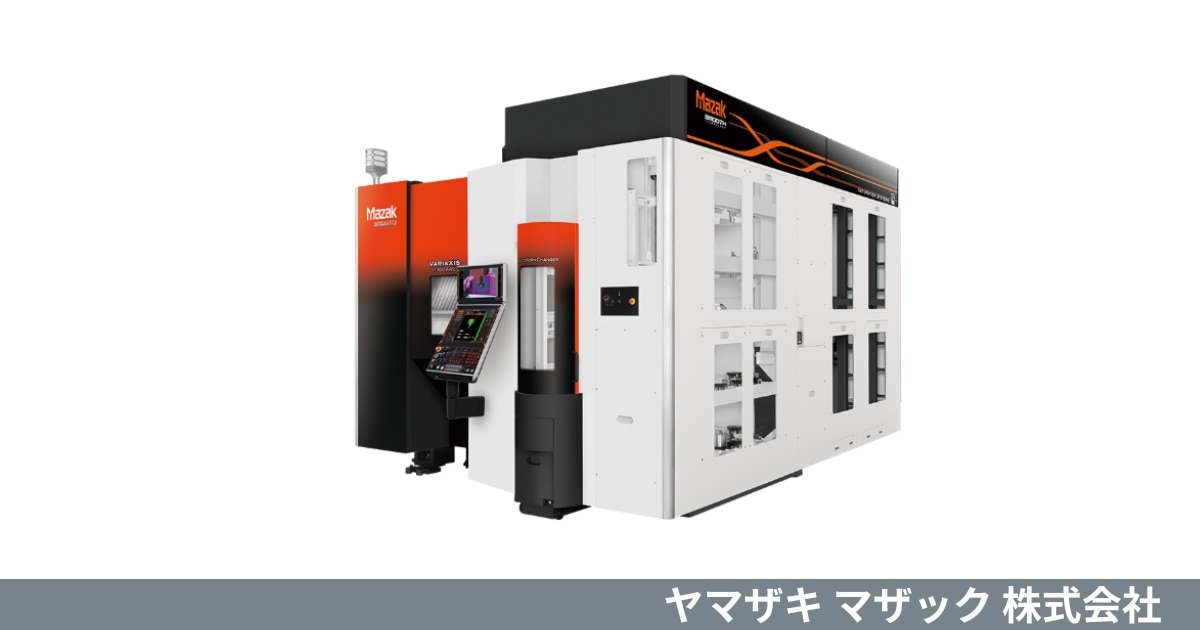

VARIAXIS i-300 AWCは、オートワークチェンジャ(AWC)と省スペースマガジンを搭載した同時5軸制御立形マシニングセンタです。
これにより、長時間連続加工が可能となり、特に多品種小ロット部品の効率的な加工を実現するコンパクトな自動化システムを提供します。
段取り管理・スケジュール運転が可能なソフトウェア「Smooth AWC」を標準搭載。
また、AI、デジタルツイン、自動化に対応した新型CNC装置「MAZATROL SmoothAi」を搭載している点も大きな特長です。
標準で32ワークストッカを備え、オプションで40ワークストッカへの拡張も可能。ツールマガジンはオプションで最大505本まで収納でき、省スペース化を実現しています。

特徴

  • 長時間連続加工が可能なオートワークチェンジャ(AWC)と省スペースマガジンを装備
    ワークストッカに素材を格納し、設定スケジュールに従い機内への搬入、加工後の搬出を自動で行います。
    標準32ワーク、オプションで40ワークまで拡張できるワークストッカにより、生産量に応じた選択が可能です。
    さらに、多連式ドラムツリー方式を採用した大容量ツールマガジンは、最大505本までの工具を供給。省スペース設計により設置面積の拡大を抑制しています。

  • 段取り管理・スケジュール運転が可能なソフトウェアSmooth AWC を標準搭載
    新型CNC装置MAZATROL SmoothAiに組み込まれたVARIAXIS i-300 AWC専用ソフトウェアです。
    19インチタッチパネルにより直感的な操作を実現。
    また、AWC全体のシステム状態表示や、自動運転中の作業指示、不足工具・プログラムのリソースチェック機能などを備え、効率的な段取り作業と確実な自動運転をサポートします。

  • 複雑形状ワークの高精度加工が可能
    剛性の高い両端支持タイプのチルト・ロータリーテーブルや、ボールねじ軸心冷却、直線軸ローラガイドの採用により、安定した高精度加工を実現。
    テーブルはA軸、C軸いずれも0.0001°単位での割出しに対応します。
    ノーズタイプの主軸はワークとの干渉を回避し、工具突き出し量を短く抑えることで、複雑形状のワークも安定した加工が可能です。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

VARIAXIS i-300 AWC

基本情報

メーカー

ヤマザキ マザック

種類

5軸加工機

制御装置

MAZATROL SmoothAi

テーブル仕様

テーブルサイズ

mm

最大積載質量

kg

65

最大ワークサイズ

mm

Φ350 × 315

移動量

X軸移動量

mm

350

Y軸移動量

mm

550

Z軸移動量

mm

510

主軸

主軸最高回転数

min⁻¹

12,000

主軸テーパ穴

インチ

7/24 テーパ No.40

ATC工具本数

145

ツールシャンク形式

BT40

設置仕様

機械寸法(W×D×H)

mm

3,430 × 3,950 × 2,968

機械質量

kg

13,000
