ヤマザキ マザック 立形マシニングセンタ VCN シリーズ

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品カテゴリ  : 立形マシニングセンタ
  シリーズ名  :  VCN シリーズ
  関連リンク  :  メーカーHP

高出力・高トルク主軸を搭載し、広い加工エリアと安定した高精度を実現。
豊富な自動化対応で多様なニーズに応えます。

概要

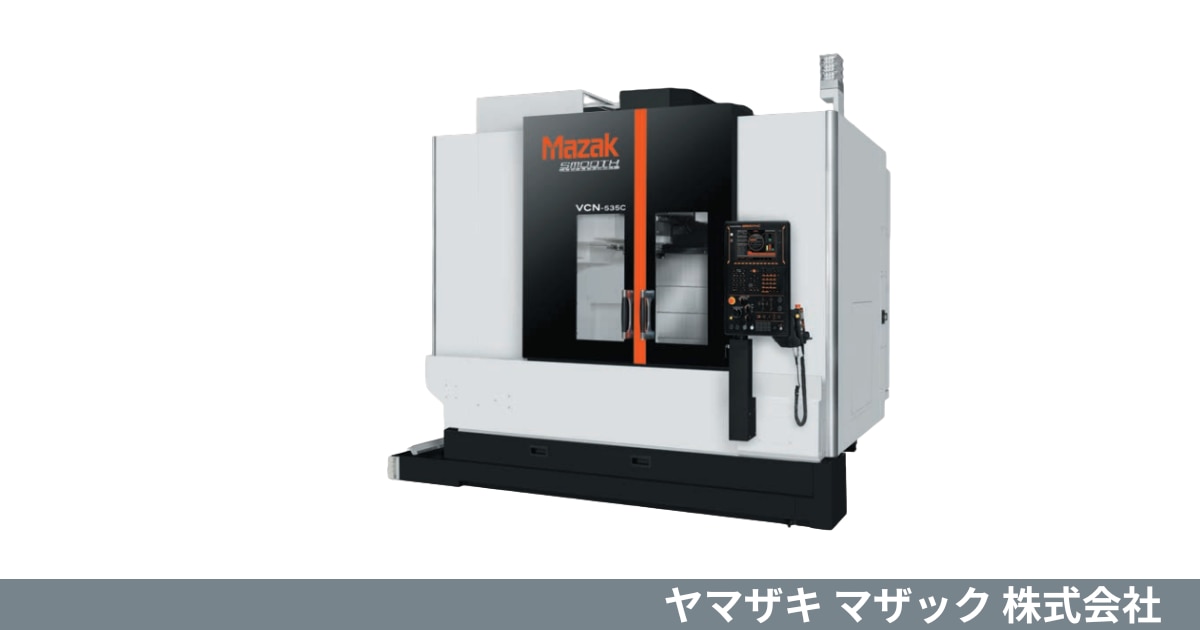

VCNシリーズは、切削性能を強化したコンパクトで使いやすい立形マシニングセンタです。
主軸剛性と最高のバランスを持つ高剛性な機械構造により、重切削能力が向上しています。
また、Y軸移動量の延長により、より広い加工エリアと大きなテーブルサイズを確保し、大きなワークや治具の搭載が可能になりました。
安定した高精度加工を実現するため、構造解析による3D設計や低振動な主軸、熱変位抑制機能などを採用。
さらに、2パレットチェンジャや豊富な自動化システムに対応することで、高生産性を追求できます。
CNC装置は、使いやすさを重視したMAZATROL SmoothEz、 SmoothC、SmoothGなどから選択可能です。

特徴

  • 主軸剛性と最高のバランスを持つ高剛性な機械構造による重切削能力
    高出力・高トルク主軸と高剛性な機械構造との良好なバランスにより、フェイスミル、エンドミル、スローアウェイドリルなど優れた重切削能力を発揮します。

  • Y軸移動量の延長による広い加工エリアとテーブルサイズ
    クラス最大級のY軸移動量とテーブルサイズにより、大きなワークや複数のワークの同時加工に対応可能です。
    ワークに応じて最適なテーブルサイズを選択でき、多様な生産ニーズに柔軟に応えます。

  • 安定した高精度加工を実現する機械仕様と機能
    全軸ローラガイド、ボールねじ軸心冷却*、熱変位制御機能により、高速送り時や連続加工においても安定した高精度を維持。
    さらに、オプションのスケールフィードバックやクーラント温度管理も高精度加工をサポートし、品質の一貫性を確保します。
     * VCN-460およびVCN-600はオプション仕様です。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

VCN-460

 VCN-600

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

立形マシニングセンタ

 立形マシニングセンタ

制御装置

MAZATROL SmoothG
MAZATROL SmoothEz

MAZATROL SmoothG
MAZATROL SmoothEz

テーブル仕様

テーブルサイズ

900×460

1,300×600

最大積載質量

kg

500

1,200

 最大ワークサイズ

 mm

900 x 460 x 570

1,300 x 600 x 570

移動量

 X軸移動量

mm

560

1,050

 Y軸移動量

mm

460

600

 Z軸移動量

mm

510

510

主軸

主軸最高回転数

min⁻¹

12,000

12,000

主軸テーパ穴

7/24 テーパNo.40

7/24 テーパNo.40

工具仕様

標準ATC工具収納本数

30

30

 ツールシャンク形式

 ー

BT40

BT40

設置仕様

機械寸法(W×D×H)

mm

SmoothG:
2,074 x 2,901 x 2,812
SmoothEz:
2,000 x 2,729 x 2,812

SmoothG:
2,880 x3,266 x 2,817
SmoothEz:
2,880 x3,094 x 2,817

機械質量

kg

4,800

6,800

区分

項目

単位

VCN-535C

 VCN-700D

基本情報

メーカー

ヤマザキ マザック

ヤマザキ マザック

種類

立形マシニングセンタ

 立形マシニングセンタ

制御装置

MAZATROL SmoothG
MAZATROL SmoothC

MAZATROL SmoothG
MAZATROL SmoothC

テーブル仕様

テーブルサイズ

1,300 × 550

1,740 × 700

最大積載質量

kg

1,200

2000

 最大ワークサイズ

 mm

1,300 × 550 × 570*
* ハイコラム仕様(770)

1,740 × 700 × 770

移動量

 X軸移動量

mm

1,050

1,530

 Y軸移動量

mm

530

700

 Z軸移動量

mm

560

650

主軸

主軸最高回転数

min⁻¹

8,000

8,000

主軸テーパ穴

7/24 テーパNo.50

7/24 テーパNo.50

工具仕様

標準ATC工具収納本数

24

24

 ツールシャンク形式

 ー

BT50

BT50

設置仕様

機械寸法(W×D×H)

mm

MAZATROL SmoothG:
2,948 × 3,286×2,810
MAZATROL SmoothC:
2,074×3,112×2,810

MAZATROL SmoothG:
4,172 × 3,798×2,975
MAZATROL SmoothC:
4,172 × 3,624×2,975

機械質量

kg

7,830

11,500

特記

・機械質量: クーラントタンクを含まない質量です。
