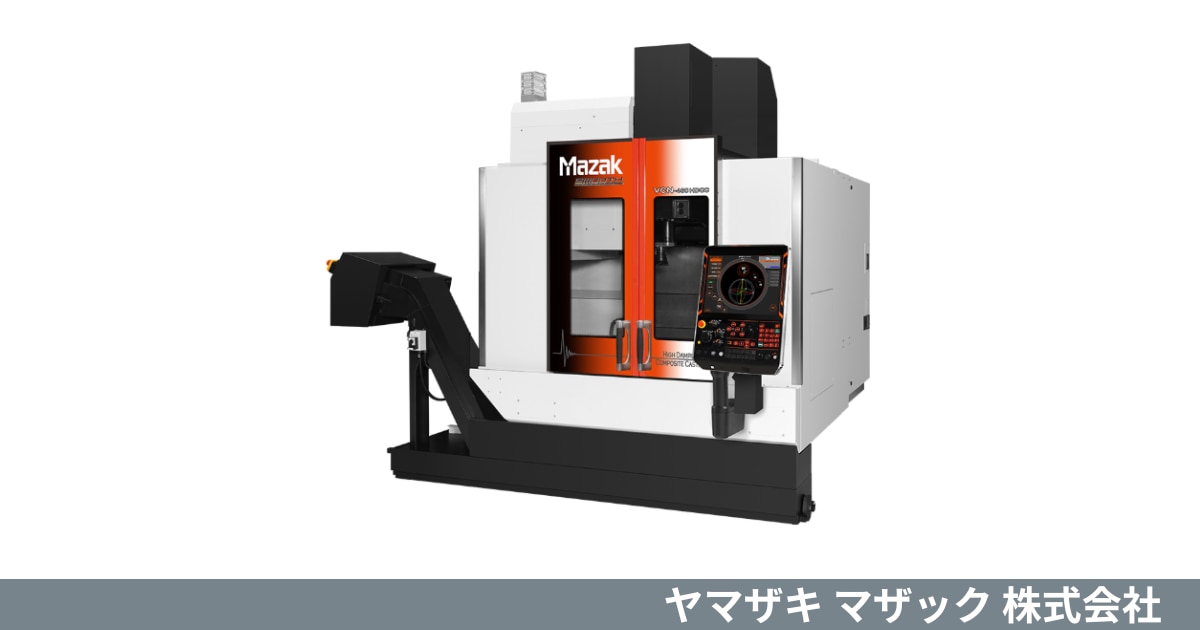

ヤマザキ マザック 立形マシニングセンタ
VCN-460 HDCC

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名 :VCN-460 HDCC
         製品カテゴリ  : 立形マシニングセンタ
  関連リンク: メーカーHP


高い振動減衰性と熱安定性を誇るミネラルキャストを主要構造体に採用。
高出力・高トルク主軸により、幅広い材料で高生産性を実現するBT40立形マシニングセンタです。

概要

VCN-460 HDCCは、ヤマザキマザックが提供するBT40の立形マシニングセンタです。
高い振動減衰性に優れた高機能複合材である内製ミネラルキャストを、ベース・コラムの主要構造体に採用しています。
これにより、機械使用時に発生する振動をより早く吸収し、工具の長寿命化に貢献。
また、熱を伝えにくい性質を持つため、工場環境温度や温度変化に強く、安定した加工精度を維持し、機械稼働率の向上を実現します。

特徴

  • ベース・コラムの主要構造体に振動減衰性に優れた内製ミネラルキャスト採用
    内製ミネラルキャストは高い振動減衰性と熱安定性が特長です。
    振動を素早く吸収し、加工精度向上と工具の長寿命化に貢献。工場環境の温度変化にも強く、安定した精度維持を実現します。

  • 高出力・高トルク主軸が高生産性を実現
    標準で12,000 min-1、11 kW(40% ED / 連続定格)の主軸を搭載し、幅広い材料に対応。
    オプションの18.5 kW、119.4 N・mの高トルク主軸は、より強力な切削を可能にし、生産性向上に大きく寄与します。

  • 広い加工領域とテーブルサイズ
    Y軸ストローク460 mmと900 mm × 460 mmのテーブルサイズにより、広い加工領域を確保。
    大きなワークの搭載や複数ワークの同時加工など、多様なニーズに対応できます。テーブルの最大積載質量は500 kgです。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

VCN-460 HDCC

基本情報

メーカー

ヤマザキ マザック

種類

立形マシニングセンタ

制御装置

MAZATROL SmoothG
MAZATROL SmoothEz

テーブルサイズ

900 × 460

テーブル仕様

最大積載質量

kg

500

 最大ワークサイズ

 mm

900×460×570

移動量

 X軸移動量

mm

560

 Y軸移動量

mm

460

 Z軸移動量

mm

510

主軸

主軸最高回転数

min⁻¹

12,000

主軸テーパ穴

7/24テーパNo.40

工具仕様

標準ATC工具収納本数

30

 ツールシャンク形式

 ー

BT40

設置仕様

機械寸法(W×D×H)

mm

MAZATROL SmoothG:
2,074×2,901×2,812
MAZATROL SmoothEz:
2,000×2,729×2,812

機械質量

kg

5,100

特記

・機械質量: クーラントタンクを含まない質量です。
