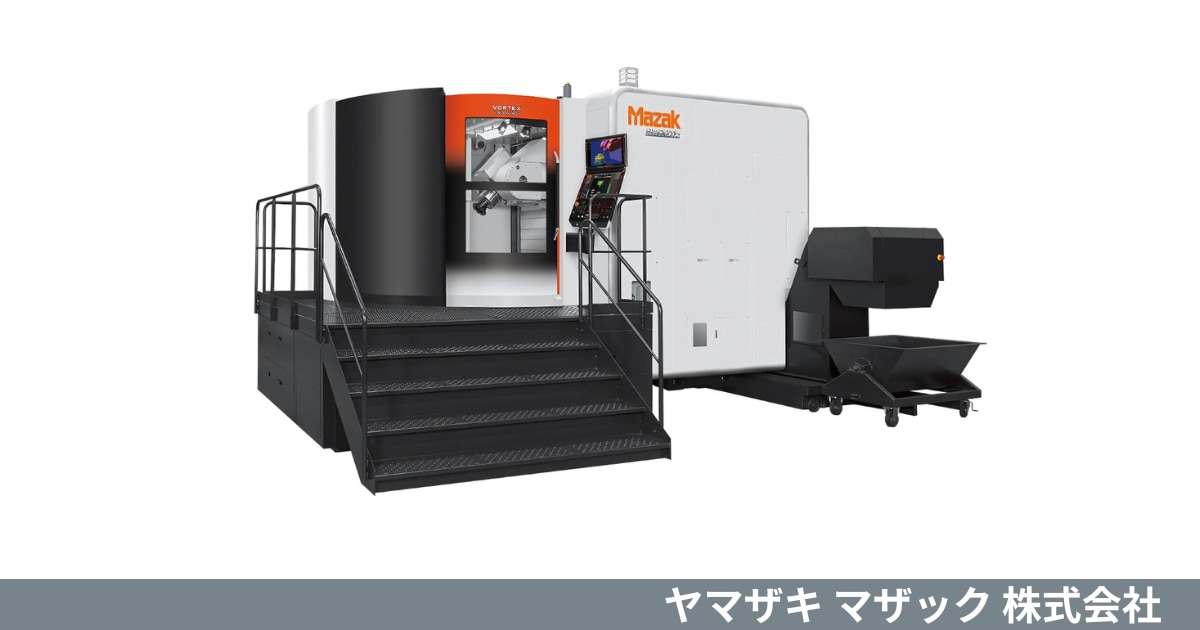

ヤマザキ マザック 5軸加工機 VORTEX i-V シリーズ
製品情報
基本情報
メーカー名 ： ヤマザキ マザック
シリーズ名 ： VORTEX i-V シリーズ
製品カテゴリ ： 5軸加工機
関連リンク : メーカーHP
重量ワークの多面・5軸加工に特化し、一度の段取りで素材から完成品まで高精度に仕上げる立形マシニングセンタシリーズです。
概要
VORTEX i-Vシリーズは、特に重量のあるワークの多面加工や5軸加工に適した立形マシニングセンタです。
素材の状態から一度の機械への取り付けで最終製品まで加工を完了できるため、工程集約による仕掛在庫の削減やリードタイムの大幅な短縮が期待できます。
また、全加工を一台で行うことで、加工精度全体の向上も実現。
基本的な多面加工に加え、5軸制御を駆使することで、複雑な自由曲面形状の加工も高精度に行うことが可能です。
特徴
- 素材から完成品まで一度の取り付けで加工でき、仕掛在庫の削減、リードタイム短縮、全加工による精度向上を実現
一度の段取りで加工を終えるワンチャッキング加工により、段取り替えの回数を減らし、加工工程を集約します。
これにより、工場内の仕掛品を削減し、生産のリードタイムを短縮することが可能。
さらに、複数回の段取りによる位置決めの誤差を排除し、最終的な製品精度を高めることに貢献します。
- 多面加工に加えて5軸制御による自由曲面加工
ワークの様々な面に対する加工（多面加工）に加え、主軸やテーブルを同時に制御する5軸機能により、複雑な三次元形状や自由曲面の高精度加工を実現します。
このため、航空宇宙産業部品のような、高度な形状精度が求められるワークの加工にも対応可能。幅広い産業分野での高度な加工ニーズに応えます。 - 安定した高精度加工を実現する高剛性構造
X, Y, Z全軸に剛性の高いローラガイドを採用し、強力な切削加工と高精度加工を両立しました。
B軸とC軸にはバックラッシュのないローラギアカム駆動を採用することで、高精度な位置決めを実現。
また、パレット結合部のコーンカップリング方式や、Y軸スラント構造も、機械の剛性と精度維持に大きく寄与します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | VORTEX i-630V/6 | VORTEX i-630V/6S |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | ー | 5軸加工機 | 5軸加工機 | |
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
テーブル仕様 | テーブルサイズ | mm | □630 | □630 |
最大積載質量 | kg | 1,750 | 1,750 | |
最大ワークサイズ | mm | Φ1,050 × 1,000 | Φ1,250 × 1,400 | |
移動量 | X軸移動量 | mm | 1,425 | 1,425 |
Y軸移動量 | mm | 1,050 | 1,050 | |
Z軸移動量 | mm | 1,050 | 1,050 | |
主軸 | 主軸最高回転数 | min⁻¹ | 10,000 | 10,000 |
主軸テーパ穴 | インチ | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具本数 | ー | 43 | 43 | |
ツールシャンク形式 | ー | BT50 | BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 5,086 × 7,677 × 3,753 | 5,441 × 7,618 × 3,753 |
機械質量 | kg | 32,650 | 30,850 |
区分 | 項目 | 単位 | VORTEX i-800V/8 | VORTEX i-800V/8S |
|---|---|---|---|---|
基本情報 | メーカー | ー | ヤマザキ マザック | ヤマザキ マザック |
種類 | ー | 5軸加工機 | 5軸加工機 | |
制御装置 | ー | MAZATROL SmoothAi | MAZATROL SmoothAi | |
テーブル仕様 | テーブルサイズ | mm | □800 | □800 |
最大積載質量 | kg | 3,000 | 3,500 | |
最大ワークサイズ | mm | Φ1,500 × 1,500 | Φ1,700 × 1,600 | |
移動量 | X軸移動量 | mm | 1,700 | 1,700 |
Y軸移動量 | mm | 1,500 | 1,500 | |
Z軸移動量 | mm | 1,150 | 1,150 | |
主軸 | 主軸最高回転数 | min⁻¹ | 10,000 | 10,000 |
主軸テーパ穴 | インチ | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具本数 | ー | 43 | 43 | |
ツールシャンク形式 | ー | BT50 | BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 5,383 × 8,729 × 3,983 | 6,251 × 8,358 × 3,983 |
機械質量 | kg | 38,650 | 34,650 |
