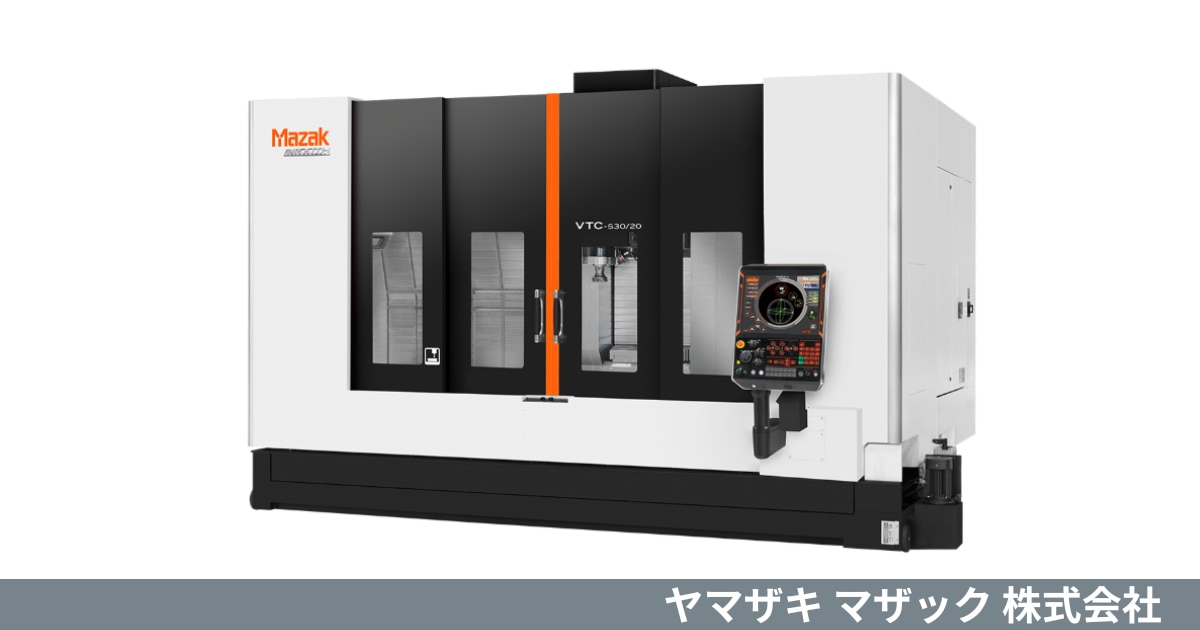

ヤマザキ マザック 立形マシニングセンタ VTC-530/20

製品情報

基本情報

  メーカー名  :  ヤマザキ マザック
  製品名 :VTC-530/20
  製品カテゴリ  : 立形マシニングセンタ
  関連リンク: メーカーHP

テーブル固定・主軸移動方式で作業性に優れています。
ロングテーブルは長尺ワークや多数個取りに対応、省スペースながら大きなX軸ストロークが魅力の立形マシニングセンタです。

概要

VTC-530/20は、テーブル固定、主軸移動方式を採用した立形マシニングセンタです。
2,300 mm × 530 mmのロングテーブルにより、長尺ワークの加工や多数個取りだけでなく、2パレットチェンジャの代用としてもフレキシブルに対応できます。
テーブルの両端には機器が配置されていないフリースペースとなっており、長尺ワークやオーバーハングワークの加工にも適しています。
また、省フロアスペースでありながら大きなX軸ストロークを持つことが特徴で、設置面積を抑えつつ長尺部品の加工が可能。
制御装置は、タッチパネル操作のMAZATROL SmoothG仕様と、シンプルなキー操作のMAZATROL SmoothC仕様から選択いただけます。

特徴

  • テーブル固定、主軸移動方式を採用
    テーブルへの接近性が良く、広い開口部で快適な作業を実現します。
    油圧治具やロボットの組み込みも容易となっています。
    さらに、ツールやチップの確認がしやすく、段取り作業における接近性も向上。作業効率の大幅な改善につながります。

  • 2,300 mm × 530 mmのロングテーブルは長尺ワークの加工や多数個取り、2パレットチェンジャの代用などフレキシブルに対応
    両端にフリースペースがあるロングテーブルにより、長尺・オーバーハングワークに対応可能です。
    オプションの中仕切り板で加工スペースを分割でき、2パレットチェンジャのように活用できます。これにより、多様な加工ニーズに柔軟に応えることができるのが特長です。

  • 省フロアスペースながら長尺部品加工に対応可能な大きなX軸ストローク
    1,950 mmのX軸ストロークで長尺部品に対応します。同クラス機と比較してY軸ストロークやテーブルがコンパクトなため、設置スペースを削減できる設計。
    省スペースで長尺加工を実現します。
    限られた工場スペースを有効に活用したいお客様にとって、最適な選択肢となります。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

VTC-530/20

基本情報

メーカー

ヤマザキマザック

種類

立形マシニングセンタ

制御装置

MAZATROL SmoothG
MAZATROL SmoothC

テーブル仕様

テーブルサイズ

2,300 × 530

最大積載質量

kg

1,000

移動量

 X軸移動量

mm

1,950

 Y軸移動量

mm

530

 Z軸移動量

mm

510

主軸

主軸最高回転数

min⁻¹

12,000

主軸テーパ穴

7/24テーパNo.40

工具仕様

標準ATC工具収納本数

30

 ツールシャンク形式

 ー

BT40

設置仕様

機械寸法(W×D×H)

mm

MAZATROL SmoothG:
3,980×3,211×2,668
MAZATROL SmoothC:
3,980×3,037×2,668

機械質量

kg

9,000
