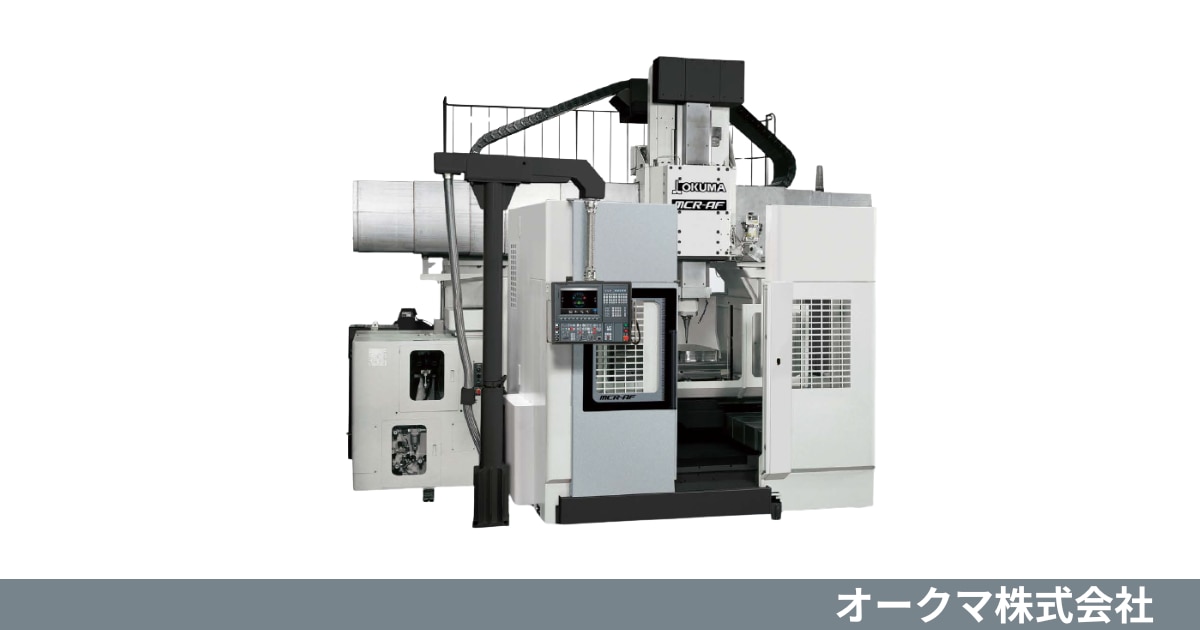

オークマ 門形マシニングセンタ MCR-AF

製品情報

基本情報

  メーカー名  :  オークマ
  製品名 MCR-AF
  製品カテゴリ  :  門形マシニングセンタ


  高速・高精度を追求し、中・大物金型や部品加工に最適な門形マシニングセンタ。
  高剛性構造と先進技術で、安定した加工と高い生産性を実現します。

概要

MCR-AFは、中・大物金型や部品加工における高速・高精度加工に最適な高速門形マシニングセンタです。
高速主軸と長いZ軸ストロークにより、大きな段差のある形状加工にも対応可能。すべり+ころがりの複合ガイドを採用することで、強力・高精度加工を実現しています。
また、Z軸ダブルボールネジ+アブソスケール(標準)により、高いZ軸真直度を誇ります(0.003mm / 800mm)。
さらに、加工ナビ、サーボナビ、アンチクラッシュシステムといった知能化技術も搭載されています。

特徴

  • 中・大物金型や部品加工の高速・高精度加工に最適
    高速主軸と長いZ軸ストロークにより大きな段差形状にも対応し、中・大物金型・部品加工の現場で求められる高速・高精度加工を実現。
    生産性向上と高品質加工を両立させ、多様な加工ニーズに応えます。

  • 高精度を誇る優れた本体構造
    350×350mmの大断面積を持つラム形構造の主軸頭が強力切削に対応。
    ラム両側を駆動するダブルボールネジ制御により高いZ軸真直度(0.003mm/800mm)を確保し、固定形クロスレールと共に安定した高精度加工を支えています。

  • 加工現場で効果を発揮する先進技術
    X・Y軸の複合ガイドが切削振動を吸収しつつ滑らかな動きと精度を長期維持。
    加工ナビによる条件最適化、サーボナビによる精度・面品位向上、アンチクラッシュシステムによる安全性確保など、先進技術で生産性と品質を高次元で実現します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

MCR-AF

25×15

25×20

基本情報

メーカー

オークマ

オークマ

制御装置

OSP-P300MA

OSP-P300MA

テーブル

テーブルサイズ

mm

2,000×1,500

2,000×2,000

最大積載重量

kg

10,000

10,000

 最大ワークサイズ

 mm

-

-

移動量

 X軸移動量

mm

2,600

2,600

 Y軸移動量

mm

1,500

2,000

 Z軸移動量

mm

800

800

主軸

主軸最高回転数

min⁻¹

8,000

8,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

工具仕様

標準ATC工具本数

24

24

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

設置仕様

機械寸法(W×D×H)

mm

5,560×4,400×4,900

5,560×5,230×4,900

機械質量

kg

24,500

26,500
