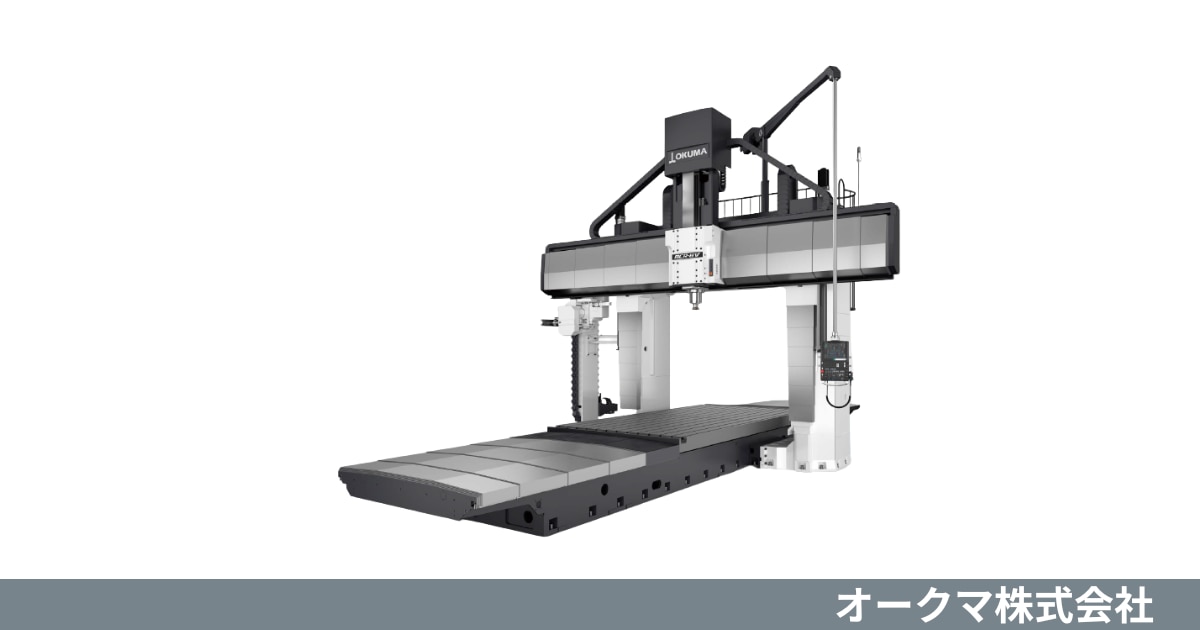

オークマ 5面加工門形マシニングセンタ MCR-BⅤ
製品情報
基本情報
メーカー名 ： オークマ
製品名 ：MCR-BⅤ
製品カテゴリ ： 門形マシニングセンタ
複雑形状大物部品の強力切削から高精度仕上げまでの
幅広い加工に対応する門形マシニングセンタ
概要
MCR-BⅤは、複雑形状大物部品の強力切削から高精度仕上げまで幅広い加工に対応する5面加工門形マシニングセンタです。
鉄・鋳物部品の重切削加工からアルミ部品の高能率加工まで高品位な加工を実現するため、高トルク、高出力のビルトインモータ主軸を採用しています。
また長期間の連続運転においても安定した加工精度を維持するため、サーモフレンドリー プレミアム仕様、アブソスケール検出、3Dキャリブレーションを標準搭載。
複雑形状部品も最適な条件で加工ができる主軸ヘッドを選定可能なため、1台で幅広い加工用途に対応する汎用性の高い門形マシニングセンタです。
特徴
- 高精度加工から重切削まで多様な用途に応える汎用機
鉄・鋳物部品の重切削からアルミ部品の高能率加工まで、幅広い加工を高品位に行うことが可能です。
高トルク・高出力のビルトインモータ主軸を標準採用し、強力な切削能力と高精度な仕上げ加工を両立。
多種多様な主軸ヘッドが使用できるため、複雑な形状の部品加工にも柔軟に対応します。 - 高剛性･高精度を誇るすぐれた本体構造
高トルク、高出力ビルトインモータの標準採用により、強力切削から高精度仕上げ加工まで幅広く対応します。
ラムを支えるサドルは幅が拡大され、剛性が向上。トップビームとクロスビームの一体化設計によって、シンプルながらも安定した品質を長期に維持。
さらに、角コラムの門形構造は上下左右、ねじれなどの荷重に対して十分な剛性を持ち、重切削に耐えながら高い精度を保ちます。 - 高速・高精度加工を支える技術熱変位を抑制するサーモフレンドリー プレミアム仕様、高精度な位置決めを可能にするアブソスケール検出（X・Y・Z・W軸）、
空間精度を校正する3Dキャリブレーションといった高精度加工仕様を標準搭載しています。
また主軸熱変位制御TAS-Sや大型機用環境熱変位制御TAS-C²によって温度変化の影響を最小限に抑え、安定した加工精度を実現。
サーボナビ機能によりサーボ制御が最適化され、加工精度や加工面品位の向上だけでなく、長期にわたる安定加工が可能になります。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MCR-BⅤ 25 | ||||
25×30 | 25×40 | 25×50 | 25×65 | 25×80 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,000×3,000 | 2,000×4,000 | 2,000×5,000 | 2,000×6,500 | 2,000×8,000 |
最大積載重量 | kg | 18,000 | 22,000 | 27,000 | 34,000 | 42,000 | |
最大ワークサイズ | mm | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 3,200 | 4,200 | 5,200 | 6,700 | 8,200 |
Y軸移動量 | mm | 3,200 | 3,200 | 3,200 | 3,200 | 3,200 | |
Z軸移動量 | mm | 800 | 800 | 800 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,370×8,430×6,420 | 7,370×10,730×6,420 | 7,370×12,830×6,420 | 7,370×16,430×6,420 | 7,370×19,430×6,420 |
機械質量 | kg | 42,000 | 47,000 | 52,000 | 61,000 | 69,000 | |
区分 | 項目 | 単位 | MCR-BⅤ30 | |||||
30×40 | 30×50 | 30×65 | 30×80 | 30×100 | 30×120 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,500×4,000 | 2,500×5,000 | 2,500×6,500 | 2,500×8,000 | 2,500×10,000 | 2,500×12,000 |
最大積載重量 | kg | 29,000 | 33,000 | 43,000 | 52,000 | 66,000 | 72,600 | |
最大ワークサイズ | mm | - | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 4,200 | 5,200 | 6,700 | 8,200 | 10,200 | 12,200 |
Y軸移動量 | mm | 3,700 | 3,700 | 3,700 | 3,700 | 3,700 | 3,700 | |
Z軸移動量 | mm | 800 | 800 | 800 | 800 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,870×10,730×6,700 | 7,870×12,830×6,700 | 7,870×16,430×6,700 | 7,870×19,430×6,700 | 7,870×23,930×6,700 | 7,870×27,930×6,700 |
機械質量 | kg | 55,000 | 59,000 | 68,000 | 81,000 | 89,000 | - | |
区分 | 項目 | 単位 | MCR-BⅤ 35 | ||||
35×50 | 35×65 | 35×80 | 35×100 | 35×120 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 3,000×5,000 | 3,000×6,500 | 3,000×8,000 | 3,000×10,000 | 3,000×12,000 |
最大積載重量 | kg | 29,500 | 37,000 | 47,000 | 61,000 | 65,000 | |
最大ワークサイズ | mm | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 5,200 | 6,700 | 8,200 | 10,200 | 12,200 |
Y軸移動量 | mm | 4,200 | 4,200 | 4,200 | 4,200 | 4,200 | |
Z軸移動量 | mm | 800 | 800 | 800 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 | 6,000 | 6,000 | 6,000 | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 8,340×12,830×6,700 | 8,340×16,430×6,700 | 8,340×19,430×6,700 | 8,340×23,930×6,700 | 8,340×27,930×6,700 |
機械質量 | kg | 65,000 | 75,000 | 89,000 | 99,000 | 113,000 | |
