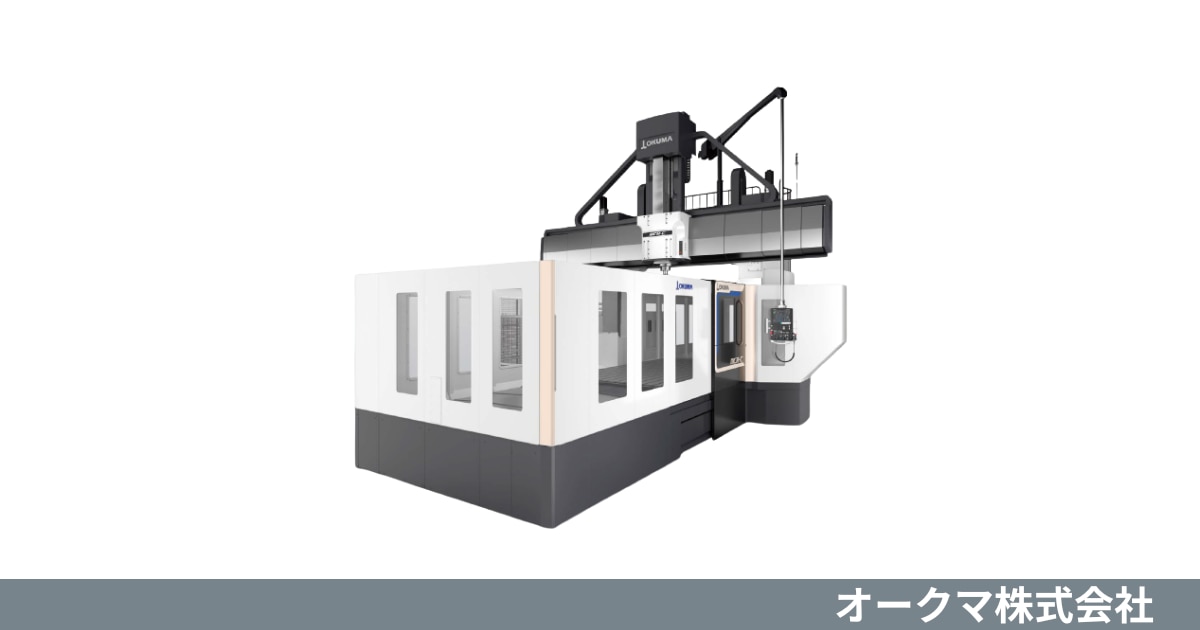

オークマ 5面加工門形マシニングセンタ MCR-C
製品情報
基本情報
メーカー名 ： オークマ
製品名 ：MCR-C
製品カテゴリ ： 門形マシニングセンタ
高馬力・高トルク・高生産性を誇り、広い加工領域で重厚長大部品の
高効率加工を実現する5面加工門形マシニングセンタ
概要
グローバル市場で成長を続ける重厚長大産業に対し、大型化・高精度化する部品の生産性向上を実現するハイパフォーマンスマシン。
強力切削が可能なハイパワー主軸を搭載し、その力を最大限に引き出す強固な機械構造や高速軸送りにより非切削時間を短縮し、大幅な加工性能の向上を実現。
また、オークマ独自の知能化技術である「サーモフレンドリーコンセプト」を適用することで、大型機特有の熱変位による精度問題を解消しています。
さらに熱変位量を抑制して安定した加工品質を確保し、生産コストを大きく削減。これらの高いコンセプトを満たすMCR-Cは、高い生産性を実現します。
特徴
- 高能率生産に必要な高い加工能力・加工精度と超大物部品をカバーする広い加工領域
ハイパワー主軸は最大トルク2,025N・mを誇り、高剛性ラム（断面420×425mm）の採用で強力な切削加工に対応。
エクステンションヘッドや90°アンギュラヘッドなどの特別仕様高出力ヘッドも用意され、高い加工能力を発揮します。
また、広い門幅（最大4,650mm）、長手ストローク（最大12,200mm）、Z軸移動量（最大1,050mm、特別仕様で1,250mm）により、背の高い大物ワークまで対応可能。
重厚長大産業の超大物部品における荒加工から高精度仕上げまで、1台で実現できます。 - 高剛性･高精度を誇るすぐれた本体構造
主軸頭の案内面に幅広の高剛性矩形断面形状を採用し、自重平衡装置による支持で高速高精度な動きと高品位加工面を実現。
テーブルはころがり案内方式により、大きな加工物重量にも対応した軽快でなめらかな動きと正確な位置決めが可能です。
さらに、クロスレール昇降案内面は十分な長さを確保し、蛇行運動のない精度寿命の長い構造が特徴で、
角コラムの門形構造が上下左右・ねじれ荷重に対して十分な剛性を持ち、重切削にも耐える高精度を確保します。 - 高能率、広域複合加工が思いのまま
主軸ヘッドを交換することで、あらゆる形状を最適条件で加工可能。工具交換（ATC）と主軸ヘッドの自動着脱（AAC）により、多工程の連続自動運転を実現し、生産性が大きく向上します。主軸ヘッドにはエクステンションヘッド、各種アンギュラヘッド、B・C軸ユニバーサルインデックスヘッドなどバリエーション豊富な主軸ヘッドを用意。
また、高速ATC装置では1本の交換アームで立・横両軸への自動交換と次工具の待機搬送を行い、最短での工具交換を実現。
多面加工の全自動化で段取り時間の短縮に貢献します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MCR-C 25 | ||
25×40 | 25×50 | 25×65 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|
制御装置メーカー | ー | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,000×4,000 | 2,000×5,000 | 2,000×6,500 |
最大積載重量 | kg | 22,000 | 27,000 | 34,000 | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 4,200 | 5,200 | 6,700 |
Y軸移動量 | mm | 3,200 | 3,200 | 3,200 | |
Z軸移動量 | mm | 1,050 | 1,050 | 1,050 | |
主軸 | 主軸最高回転数 | min⁻¹ | 4,000 | 4,000 | 4,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,810×10,730×6,620 | 7,810×12,830×6,620 | 7,810×16,430×6,620 |
機械質量 | kg | 49,000 | 55,000 | 63,000 | |
区分 | 項目 | 単位 | MCR-C 30 | |||
30×50 | 30×65 | 30×80 | 30×100 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,500×5,000 | 2,500×6,500 | 2,500×8,000 | 2,500×10,000 |
最大積載重量 | kg | 33,000 | 43,000 | 52,000 | 66,000 | |
最大ワークサイズ | mm | - | - | - | - | |
移動量 | X軸移動量 | mm | 5,200 | 6,700 | 8,200 | 10,200 |
Y軸移動量 | mm | 3,700 | 3,700 | 3,700 | 3,700 | |
Z軸移動量 | mm | 1,050 | 1,050 | 1,050 | 1,050 | |
主軸 | 主軸最高回転数 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 8,310×12,830×6,900 | 8,310×16,430×6,900 | 8,310×19,430×6,900 | 8,310×23,930×6,900 |
機械質量 | kg | 61,000 | 70,000 | 83,000 | 91,000 | |
区分 | 項目 | 単位 | MCR-C 35 | ||||
35×50 | 35×65 | 35×80 | 35×100 | 35×120 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 3,000×5,000 | 3,000×6,500 | 3,000×8,000 | 3,000×10,000 | 3,000×12,000 |
最大積載重量 | kg | 29,500 | 37,000 | 47,000 | 61,000 | 65,000 | |
最大ワークサイズ | mm | - | - | - | - | - | |
移動量 | X軸移動量 | mm | 5,200 | 6,700 | 8,200 | 10,200 | 12,200 |
Y軸移動量 | mm | 4,200 | 4,200 | 4,200 | 4,200 | 4,200 | |
Z軸移動量 | mm | 1,050 | 1,050 | 1,050 | 1,050 | 1,050 | |
主軸 | 主軸最高回転数 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 | 4,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 8,835×12,830×6,900 | 8,835×16,430×6,900 | 8,835×19,430×6,900 | 8,835×23,930×69,00 | 8,835×27,930×69,00 |
機械質量 | kg | 68,000 | 78,000 | 92,000 | 102,000 | 116,000 | |
区分 | 項目 | 単位 | MCR-C 45 | |||
45×65 | 45×80 | 45×100 | 45×120 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 3,700×6,500 | 3,700×8,000 | 3,700×10,000 | 3,700×12,000 |
最大積載重量 | kg | 40,000 | 50,000 | 60,000 | 75,000 | |
最大ワークサイズ | mm | - | - | - | - | |
移動量 | X軸移動量 | mm | 6,700 | 8,200 | 10,200 | 12,200 |
Y軸移動量 | mm | 5,200 | 5,200 | 5,200 | 5,200 | |
Z軸移動量 | mm | 1,050 | 1,050 | 1,050 | 1,050 | |
主軸 | 主軸最高回転数 | min⁻¹ | 4,000 | 4,000 | 4,000 | 4,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 9,895×16,430×7,200 | 9,895×19,430×7,200 | 9,895×23,930×7,200 | 9,895×27,930×7,200 |
機械質量 | kg | 107,000 | 124,000 | 139,000 | 158,000 | |
