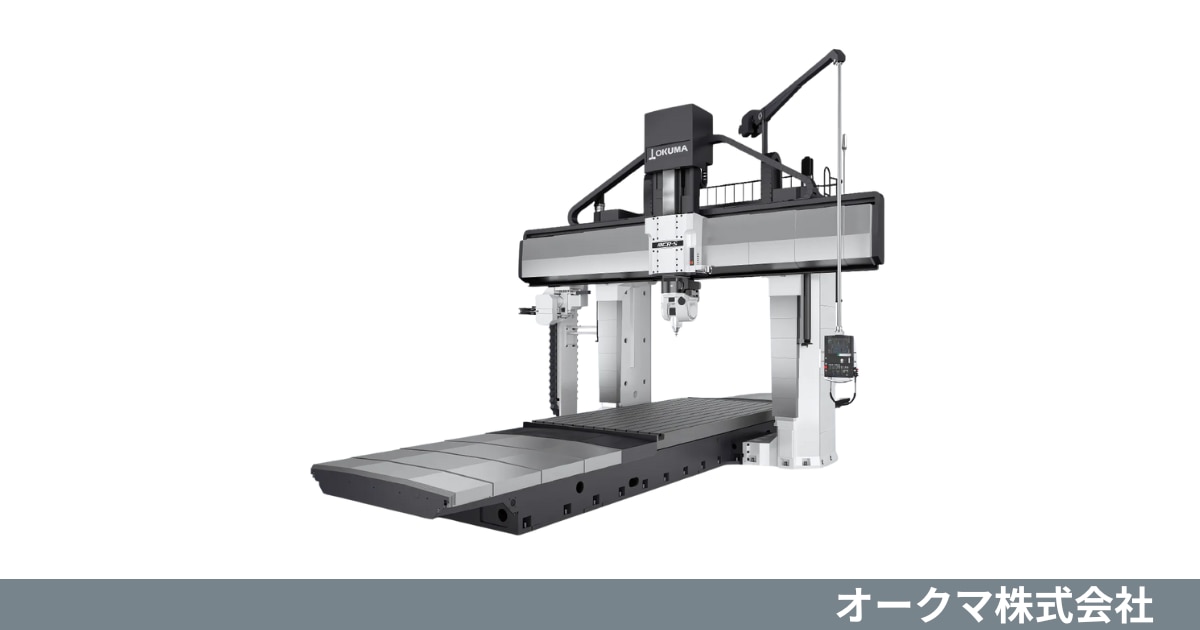

オークマ 5面加工門形マシニングセンタ MCR-S
製品情報
基本情報
メーカー名 ： オークマ
製品名 ：MCR-S
製品カテゴリ ： 門形マシニングセンタ
プレス金型の生産革新を追求した超高速・高品位5面加工門形マシニングセンタ。
高精度加工とリードタイム短縮に貢献します。
概要
オークマのMCR-Sは、プレス金型の生産革新を目指し、高速度・高精度・高面品位を徹底的に追求した5面加工門形マシニングセンタです。
「磨き」や「上下型合わせ」といった後工程に必要な作業時間を削減し、金型製作のリードタイムを大幅に短縮します。
重切削も可能な高い機械剛性を備えており、荒加工から仕上げ加工までを一台で完結させることが可能。
自動車用プレス金型をはじめ、高い面品位加工が要求される現場での導入に適しており、意匠性の高い加工面を高品位・高精度に高速加工で実現します。
特徴
- 超高速・高品位加工機 プレス金型の生産革新を追求
金型加工に求められる「高速度・高精度・高面品位」を徹底的に追求し、後工程の磨きや上下型合わせの時間を削減することで、金型製作のリードタイムを大幅に短縮。
自動車用プレス金型など、高い面品位が要求される現場に最適です。 - 高い形状精度と加工面品位を維持しながらクラス最速の連続切削送りを実現
クラス最高の高速連続切削送りを実現する機械構造と、20,000min-1の高速主軸ヘッドを搭載しています。
最適な冷却により形状精度を維持しながら、自動車サイドパネル加工において加工時間を25%短縮する実績を持ちます。
さらに、高速送りでも高い追従性を確保する機械設計となっており、平均連続切削送り速度はX・Y軸で20m/min、Z軸で10m/minを実現しています。 - 金型の高い面品位を実現する仕様を標準装備手仕上げ工程の時間を削減するHyper-SurfaceⅡを標準装備。
加工面不良につながる加工プログラムの乱れを自動で補整し、加工面のスジ目を抑えた高面品位加工を実現します。
また、さらに進化したサーモフレンドリーコンセプトにより、長時間加工におけるエリア間の段差を最小化し、磨き修正作業を大幅に削減することが可能です。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MCR-S 25 | ||
25×40 | 25×50 | 25×65 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,000×4,000 | 2,000×5,000 | 2,000×6,500 |
最大積載重量 | kg | 22,000 | 27,000 | 34,000 | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 4,200 | 5,200 | 6,700 |
Y軸移動量 | mm | 3,200 | 3,200 | 3,200 | |
Z軸移動量 | mm | 800 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 10,000 | 10,000 | 10,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,370×10,730×6,420 | 7,370×12,830×6,420 | 7,370×16,430×6,420 |
機械質量 | kg | 46,000 | 52,000 | 60,000 | |
区分 | 項目 | 単位 | MCR-S 30 | ||
30×40 | 30×50 | 30×65 | |||
基本情報 | メーカー | ー | オークマ | オークマ | オークマ |
|---|---|---|---|---|---|
制御装置 | ー | OSP-P500M | OSP-P500M | OSP-P500M | |
テーブル | テーブルサイズ | mm | 2,500×4,000 | 2,500×5,000 | 2,500×6,500 |
最大積載重量 | kg | 25,000 | 33,000 | 43,000 | |
最大ワークサイズ | mm | - | - | - | |
移動量 | X軸移動量 | mm | 4,200 | 5,200 | 6,700 |
Y軸移動量 | mm | 3,700 | 3,700 | 3,700 | |
Z軸移動量 | mm | 800 | 800 | 800 | |
主軸 | 主軸最高回転数 | min⁻¹ | 10,000 | 10,000 | 10,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | 7/24テーパNo.50 | 7/24テーパNo.50 | |
工具仕様 | 標準ATC工具本数 | 本 | 50 | 50 | 50 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 7,870×10,730×6,700 | 7,870×12,830×6,700 | 7,870×16,430×6,700 |
機械質量 | kg | 53,000 | 58,000 | 67,000 | |
