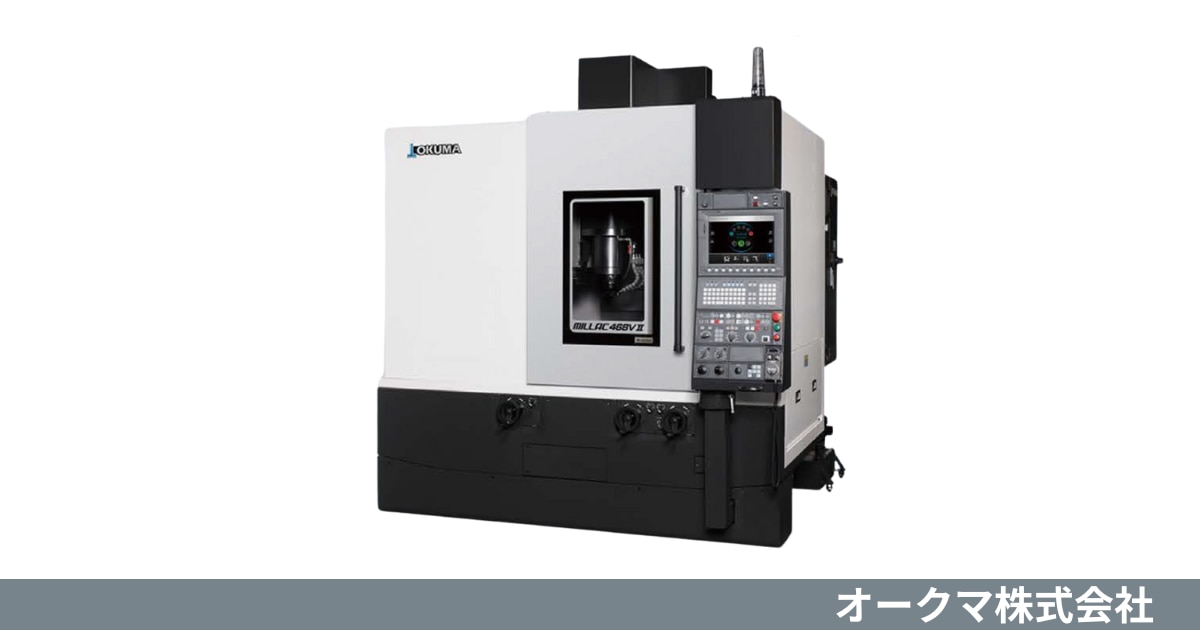

オークマ 立形マシニングセンタ MILLAC VⅡ シリーズ

製品情報

基本情報

  メーカー名  :  オークマ
  シリーズ名  :  MILLAC VⅡシリーズ
  製品カテゴリ  :  マシニングセンタ


  重切削に対応する高剛性立形マシニングセンタ。
  豊富なラインナップであらゆるニーズにお応えし、生産性向上に貢献

概要

MILLAC VⅡシリーズは、立形マシニングセンタとして、知能化技術を搭載し、安心の高剛性構造により高速で重切削を可能にする製品です。
中・大物部品の重切削加工を主な用途とし、高剛性な機械構造と強力な主軸により、安定した高精度な加工を実現します。
あらゆるニーズに対応にできる豊富なラインナップも魅力の一つです。

特徴

  • 中・大物部品の重切削を担う MILLAC V Ⅱシリーズ
    MILLAC V Ⅱシリーズは、中型から大型の部品に対する重切削加工を得意としています。
    高剛性な構造とパワフルな主軸により、難削材の加工においても高精度かつ高効率な加工が期待でき、
    自動車産業、航空機産業、建設機械産業など、幅広い分野での活用が見込まれます。

  • あらゆるニーズに対応 豊富なラインナップ
    ユーザーの多様なニーズに対応するため、豊富なラインナップが存在します。
    テーブルサイズはもとより、主軸の回転速度や出力、自動工具交換装置(ATC)の収納本数など、さまざまな仕様の機種から選択可能です。
    標準仕様に加え、環境熱変位制御TAS-Cや主軸熱変位制御TAS-Sといった特別仕様も選択可能。このため、より高度な加工ニーズにも柔軟に対応。

  • 高速で重切削を可能にする安心の高剛性構造
    高速かつ重切削を両立させるため、高剛性な機械構造を追求。
    ベッド、コラムをはじめとする主要構造部材には、徹底的な解析に基づいたリブ構造を採用し、加工時の振動や変形を最小限に抑制しています。
    また、伝統の角ガイド方式は、優れた減衰性と高い面圧支持力を発揮することで、安定した切削加工と長期にわたる精度維持に貢献します。

▸詳しくは、カタログ(PDF)をダウンロードしてご覧ください。

仕様

区分

項目

単位

MILLAC 468V Ⅱ

No.50 6,000min⁻¹

No.40 15,000min⁻¹

基本情報

メーカー

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

1,050×460

1,050×460

最大積載重量

kg

500

500

 最大ワークサイズ

 mm

-

-

移動量

 X軸移動量

mm

820

820

 Y軸移動量

mm

460

460

 Z軸移動量

mm

450

450

主軸

主軸最高回転数

min⁻¹

6,000

15,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

20

20

 ツールシャンク形式

 ー

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

OSP:2,265×2,995×2,790 FANUC:2,200×2,995×2,790

OSP:2,265×2,995×2,790 FANUC:2,200×2,995×2,790

機械質量

kg

6,700

6,700

区分

項目

単位

MILLAC 561VⅡ

No.50 6,000min⁻¹

No.50 10,000min⁻¹

No.40 12,000min⁻¹

基本情報

メーカー

オークマ

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

1,350×560

1,350×560

1,350×560

最大積載重量

kg

1,000

1,000

1,000

 最大ワークサイズ

 mm

移動量

 X軸移動量

mm

1,050

1,050

1,050

 Y軸移動量

mm

560

560

560

 Z軸移動量

mm

520

520

520

主軸

主軸最高回転数

min⁻¹

6,000

10,000

12,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

20

20

20

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

2,650×3,395×2,755

2,650×3,395×2,930

2,650×3,395×2,825

機械質量

kg

9,100

9,100

9,100

区分

項目

単位

MILLAC 611VⅡ

No.50 4,000min⁻¹

No.50 6,000min⁻¹

No.50 12,000min⁻¹

No.40 15,000min⁻¹

基本情報

メーカー

オークマ

オークマ

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

1,600×610

1,600×610

1,600×610

1,600×610

最大積載重量

kg

1,500

1,500

1,500

1,500

 最大ワークサイズ

 mm

移動量

 X軸移動量

mm

1,300

1,300

1,300

1,300

 Y軸移動量

mm

610

610

610

610

 Z軸移動量

mm

560

560

560

560

主軸

主軸最高回転数

min⁻¹

4,000

6,000

12,000

15,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

20

20

20

20

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

OSP:
3,410×3,810×2,910
FANUC:
3,410×3,775×2,910

OSP:
3,410×3,810×2,910
FANUC:
3,410×3,775×2,910

OSP:
3,410×3,810×2,910
FANUC:
3,410×3,775×2,910

OSP:
3,410×3,810×2,910
FANUC:
3,410×3,775×2,910

機械質量

kg

11,000

11,000

11,000

11,000

区分

項目

単位

MILLAC 761VⅡ

No.50 4,000min⁻¹

No.50 6,000min⁻¹

No.50 12,000min⁻¹

No.40 15,000min⁻¹

基本情報

メーカー

オークマ

オークマ

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

1,800×720

1,800×720

1,800×720

1,800×720

最大積載重量

kg

2,000

2,000

2,000

2,000

 最大ワークサイズ

 mm

移動量

 X軸移動量

mm

1,540

1,540

1,540

1,540

 Y軸移動量

mm

760

760

760

760

 Z軸移動量

mm

660

660

660

660

主軸

主軸最高回転数

min⁻¹

4,000

6,000

12,000

15,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

36

36

36

36

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

OSP:
4,300×4,160×3,230
FANUC:
4,300×4,110×3,230

OSP:
4,300×4,160×3,230
FANUC:
4,300×4,110×3,230

OSP:
4,300×4,160×3,100
FANUC:
4,300×4,110×3,100

OSP:
4,300×4,160×3,100
FANUC:
4,300×4,110×3,100

機械質量

kg

14,300

14,300

14,300

14,300

区分

項目

単位

MILLAC 852VⅡ

No.50 4,000min⁻¹

No.50 6,000min⁻¹

No.50 12,000min⁻¹

No.40 15,000min⁻¹

基本情報

メーカー

オークマ

オークマ

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

2,200×850

2,200×850

2,200×850

2,200×850

最大積載重量

kg

2,500

2,500

2,500

2,500

 最大ワークサイズ

 mm

-

-

-

-

移動量

 X軸移動量

mm

2,050

2,050

2,050

2,050

 Y軸移動量

mm

850

850

850

850

 Z軸移動量

mm

750

750

750

750

主軸

主軸最高回転数

min⁻¹

4,000

6,000

12,000

15,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

36

36

36

36

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

OSP:
5,460×4,495×3,350
FANUC:
5,460×4,445×3,350

OSP:
5,460×4,495×3,350
FANUC:
5,460×4,445×3,350

OSP:
5,460×4,495×3,320
FANUC:
5,460×4,445×3,320

OSP:
5,460×4,495×3,320
FANUC:
5,460×4,445×3,320

機械質量

kg

20,500

20,500

20,500

20,500

区分

項目

単位

MILLAC 1052VⅡ

No.50 4,000min⁻¹

No.50 6,000min⁻¹

No.50 12,000min⁻¹

No.40 15,000min⁻¹

基本情報

メーカー

オークマ

オークマ

オークマ

オークマ

制御装置

OSP/FANUC

OSP/FANUC

OSP/FANUC

OSP/FANUC

テーブル

テーブルサイズ

mm

2,200×1,050

2,200×1,050

2,200×1,050

2,200×1,050

最大積載重量

kg

5,000

5,000

5,000

5,000

 最大ワークサイズ

 mm

-

-

-

-

移動量

 X軸移動量

mm

2,050

2,050

2,050

2,050

 Y軸移動量

mm

1,060

1,060

1,060

1,060

 Z軸移動量

mm

800

800

800

800

主軸

主軸最高回転数

min⁻¹

4,000

6,000

12,000

15,000

主軸テーパ穴

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.50

7/24テーパNo.40

工具仕様

標準ATC工具本数

36

36

36

36

 ツールシャンク形式

 ー

MAS BT50

MAS BT50

MAS BT50

MAS BT40

設置仕様

機械寸法(W×D×H)

mm

6,760×4,560×3,520

6,760×4,560×3,520

6,760×4,560×3,520

6,760×4,560×3,520

機械質量

kg

25,200

25,200

25,200

25,200
