オークマ 5軸制御大型マシニングセンタ
製品情報
基本情報
メーカー名 ： オークマ
シリーズ名 ： MILLAC VHシリーズ
製品カテゴリ ： 5軸制御大型マシニングセンタ
5軸制御による複雑形状加工と、重切削・高精度な大物部品加工に対応。
段取り時間短縮と生産性向上を実現する多機能マシニングセンタです。
概要

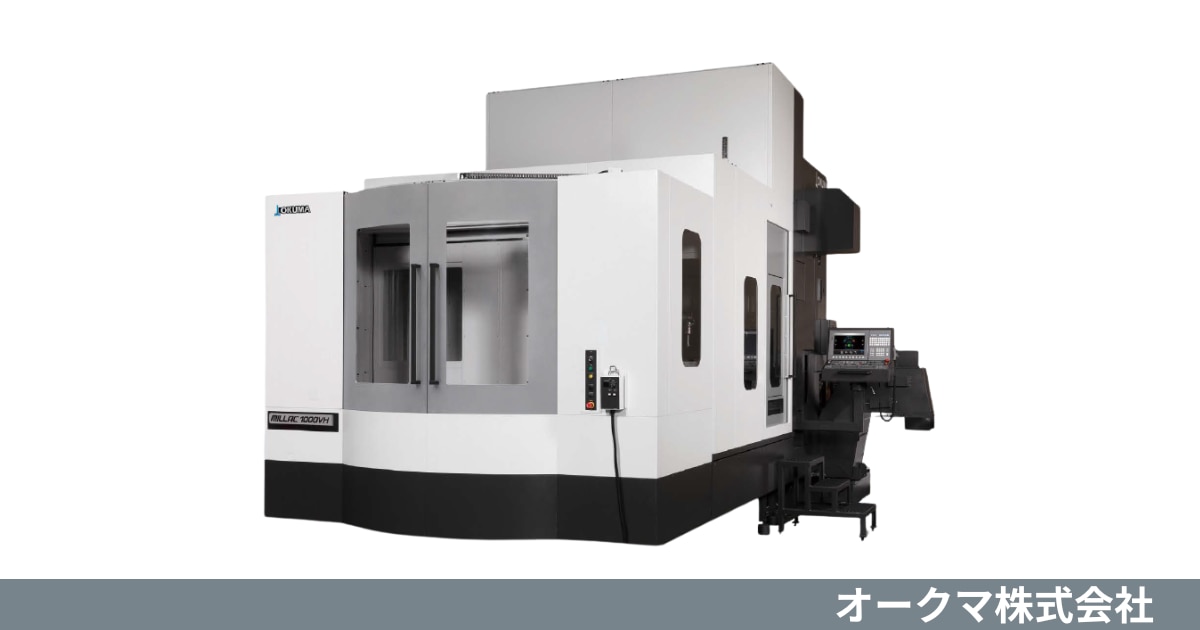

MILLAC 800VHとMILLAC 1000VHは、旋回主軸を搭載した5軸制御大型マシニングセンタです。
立軸での上面加工や横軸での側面加工に加え、0.001°割り出しの旋回主軸により、任意の傾斜面加工が可能となります。
このワンチャッキング多面加工は、精度の向上と段取時間の短縮に貢献し、生産性を大きく高めます。
テーブルは水平のままで主軸が傾斜する構造を採用しているため、大きなワークの重心移動が少なく、ヘッドとの干渉も単純化されるという利点があります。
重切削と高精度を両立する基本構造が、大物部品加工の生産性向上に寄与します。また、用途に合わせてMILLAC 1000VHにはギヤヘッド仕様も準備されています。
特徴
- 多様な加工に対応する旋回主軸
立軸による上面加工、横軸による側面加工に加え、0.001°割り出しの旋回主軸で任意の傾斜面加工が可能です。
0.001°単位で制御できる高精度な機構により、複雑な三次元形状も精密に加工。これにより、多軸加工ならではの柔軟性が得られ、多様なワークへの対応を実現します。 - 生産性を高めるワンチャッキング多面加工
ワンチャッキング多面加工は精度の向上と段取時間の短縮により、生産性を大きく高めます。
ワークを一度のセットアップで複数の面から加工できるため、段取り替えによる誤差を排除し、高い精度を確保。
さらに、工程集約によりリードタイム短縮にもつながります。 - 安定性と安全性を追求した構造設計テーブルは水平のままで主軸が傾斜する構造のため、大きなワークの重心移動がなく、ヘッドとの干渉も単純です。
重量のあるワークを安定して加工できることから、より安全で高精度な加工が可能。
プログラミングや干渉チェックも容易になるため、作業効率の向上に貢献します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MILLAC 800VH | MILLAC 1000VH |
基本情報 | メーカー | ー | オークマ | オークマ |
|---|---|---|---|---|
制御装置 | ー | OSP / FANUC | OSP / FANUC | |
テーブル | テーブルサイズ | mm | 800×800 | 1,000×1,000 |
最大積載重量 | kg | 1,000 | 2,000 | |
最大ワークサイズ | mm | φ1,000 | φ1,250 | |
移動量 | X軸移動量 | mm | 1,020 | 1,850 |
Y軸移動量 | mm | 1,020 | 1,300 ［1,600］ | |
Z軸移動量 | mm | 1,020 | 1,000 | |
主軸 | 主軸最高回転数 | min⁻¹ | 10,000 | 6,000 ［10,000］ |
主軸テーパ穴 | ー | No. 50 | No. 50 | |
工具仕様 | 標準ATC工具本数 | 本 | 80 | 40 |
ツールシャンク形式 | ー | MAS BT50 | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 4,800×6,400×3,650 | 5,228×7,117×4,455 |
機械質量 | kg | 22,000 | 25,000 |
※[ ]内は特別仕様
