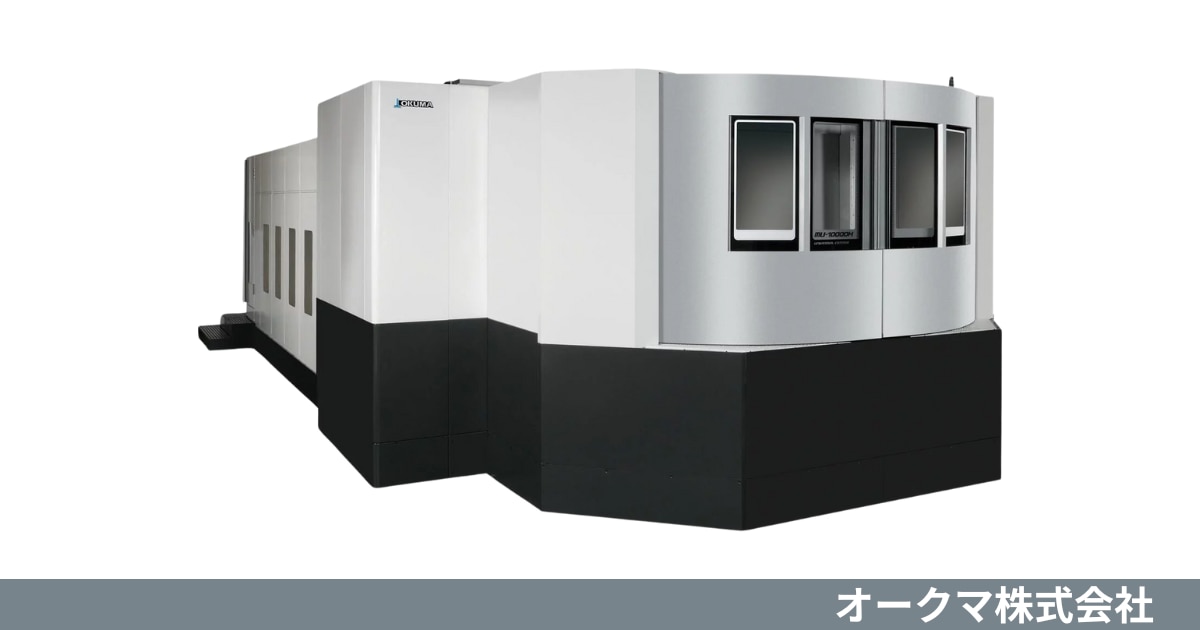

オークマ 5軸制御横形マシニングセンタ MU-10000H
製品情報
基本情報
メーカー名 ： オークマ
製品カテゴリ ： 5軸制御横形マシニングセンタ
型式 ： MU-10000H
大物・複雑形状部品をトラニオンテーブルで
ワンチャッキング加工する5軸制御横形マシニングセンタ。
概要
MU-10000Hは、大物複雑形状部品をトラニオンテーブルを用いてワンチャッキングで加工する大型5軸制御横形マシニングセンタです。
同時5軸加工や割出し加工を組み合わせることで、段取り作業を減らし、ワンチャッキングでの加工が可能。これにより、リードタイムの短縮と生産性の向上に貢献します。
優れた機械構造を持ち、曲げやねじれに強いベッド、コラム、そして高精度なダブルボールねじを採用した軸駆動部などを備えています。
さらに、熱変位を制御して高精度加工を維持する機構も搭載。高い加工能力を発揮し、大きなサイズの難削材も軽快に加工できる点が特徴です。
特徴
- 大物・複雑形状部品のワンチャッキング加工を実現
同時5軸・割出し加工により省段取り・ワンチャック加工を実現し、リードタイム短縮します。高トルク主軸を搭載し、難削材も軽快に加工可能で、大物部品に対応する広い動作範囲も確保しています。 - 大物加工の高速・高精度を支えるトラニオンテーブル
加工物は最大外径φ1,500mm、最大高さ1,175mm、最大重量2,500kgまで対応でき、大物加工に余裕の大きな加工範囲を備えています。
ダブルモータ駆動により、A・B軸に応答性が高く、素早い動作を実現。 - 作業性の良さで生産性向上
機内への入りやすい2枚構成のドアにより、操作盤から加工室へスムーズに進入できます。さらにオペレータの視認性を重視されており、
刃先・加工部位の確認が容易となっています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MU-10000H |
基本情報 | メーカー | ー | オークマ |
|---|---|---|---|
制御装置 | ー | OSP | |
パレット | パレット寸法 | mm | 1,000×1,000 |
最大積載重量 | kg | 2,500 | |
最大ワークサイズ | mm | ø1,500×1,175 | |
移動量 | X軸移動量 | mm | 1,550 |
Y軸移動量 | mm | 1,600 | |
Z軸移動量 | mm | 1,650 | |
主軸 | 主軸最高回転数 | min⁻¹ | 6,000 |
主軸テーパ穴 | ー | 7/24テーパNo.50 | |
工具仕様 | 工具収納本数 | 本 | 81 |
ツールシャンク形式 | ー | MAS BT50 | |
設置仕様 | 機械寸法（W×D×H） | mm | 6,880×10,930×3,694(81本マガジン) |
機械質量 | kg | 62,100(81本マガジン) |
※[ ]内は特別仕様
