製品情報
基本情報

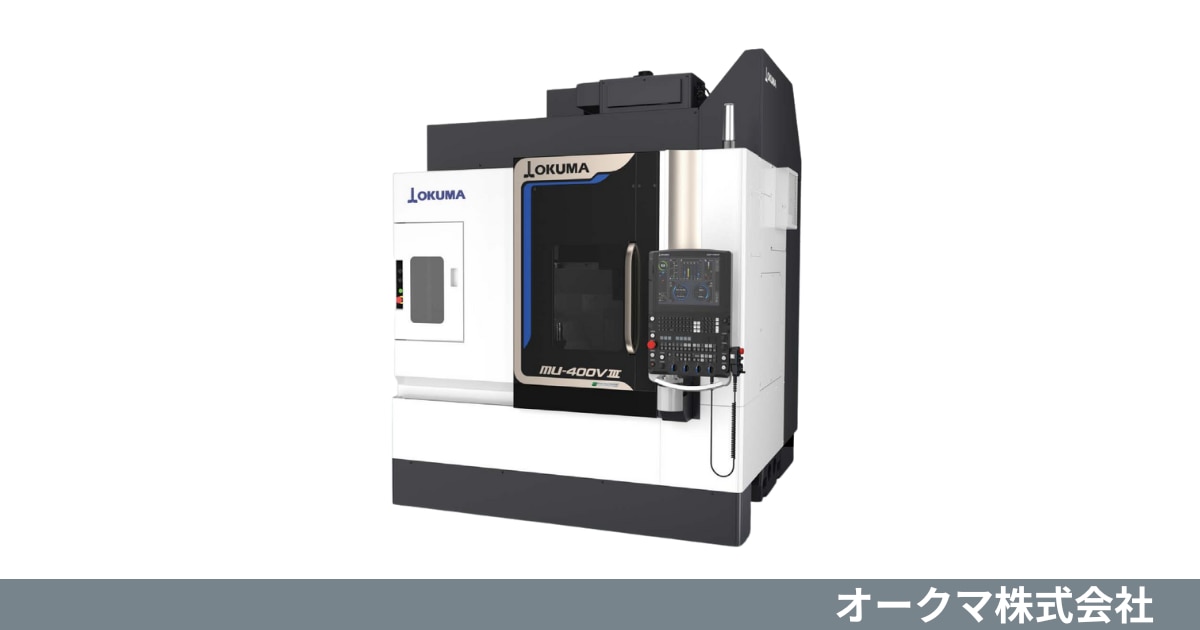

メーカー名 ： オークマ
シリーズ名 ： MU-VⅢシリーズ
製品カテゴリ ： 5軸制御立形マシニングセンタ
工程集約により生産性を高め、高精度加工と脱炭素化を
コンパクトなスペースで両立した5軸制御立形マシニングセンタ。
概要
MU-V Ⅲシリーズは、ワンチャッキング多面加工により、高付加価値部品の効率生産に最適な製品です。
ベストセラーである立形マシニングセンタ MB-Vをベースとし、トラニオン構造の旋回テーブルを搭載した5軸制御立形マシニングセンタとして開発されました。
高速・高精度・高剛性といった基本的な性能に加え、ものづくりDXを実現する新世代CNC OSP-P500の制御により、新たな価値創造を可能にします。
また、ワンチャッキングによる高能率生産や治具点数削減による作業負荷・コストの軽減、ワーク着脱時の取付け誤差の削減など、工程集約による生産性向上に貢献。
特徴
- 工程集約による生産性の向上
高付加価値部品の効率生産に最適なワンチャッキング多面加工を実現します。
治具点数の削減により作業負荷とコストを軽減し、同時にワーク着脱ごとの累積取付誤差も削減。
これにより、全体の工程集約による生産性向上に大きく寄与します。 - 精度安定と環境対応を両立する知能化技術
オークマ独自のサーモフレンドリーコンセプトにより、室温変化や機械熱による影響を抑え、高い寸法安定性を実現。
さらに、アンチクラッシュシステムは衝突リスクを防止し、安全な運用を支援します。
また、ファイブチューニングⅡやサーボナビ、加工ナビといった先進技術が、加工精度の安定維持や加工効率向上を可能にします。 - コンパクトながら広い加工エリア立形マシニングセンタと同等のコンパクトな設置スペースながら、クラス最大の加工エリアを確保しました。
このため、MU-400V Ⅲではø600mm、MU-500V Ⅲではø700mmの大型ワークも高能率に5軸加工が可能。
限られたスペースで最大限の生産性を発揮します。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | MU-400V Ⅲ | MU-500V Ⅲ |
基本情報 | メーカー | ー | オークマ | オークマ |
|---|---|---|---|---|
制御装置 | ー | OSP-P500 | OSP-P500 | |
テーブル | テーブルサイズ | mm | ø400 | ø500 |
最大積載重量 | kg | 300 | 400 | |
最大ワークサイズ | mm | φ600×h400 | φ700×h500 | |
移動量 | X軸移動量 | mm | 762 | 1,050 |
Y軸移動量 | mm | 460 | 560 | |
Z軸移動量 | mm | 460 | 460 | |
主軸 | 主軸最高回転数 | min⁻¹ | 15,000 | 8,000 |
主軸テーパ穴 | ー | 7/24テーパ No.40 | 7/24テーパ No.40 | |
工具仕様 | 標準ATC工具本数 | 本 | 32 | 20 |
ツールシャンク形式 | ー | MAS BT40 | MAS BT40 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,160×2,783×2,946 | 2,515×3,231×3,045 |
機械質量 | kg | 8,300 | 9,600 |
