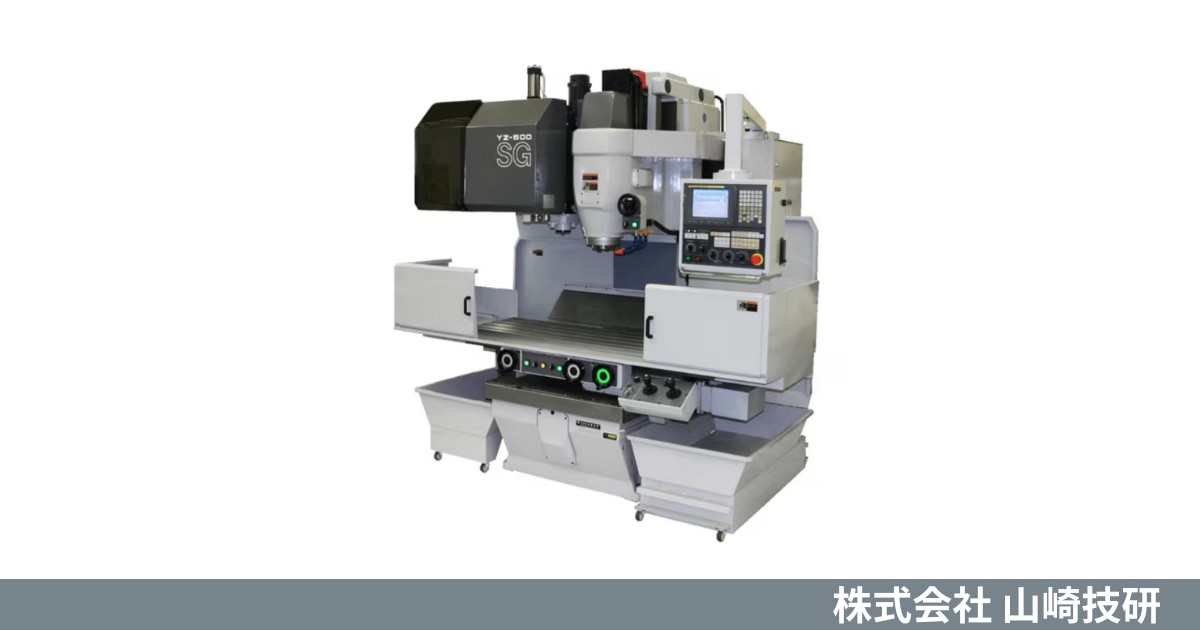

山崎技研 立形マシニングセンタ SGシリーズ
製品情報
基本情報
メーカー名 ： 株式会社山崎技研
シリーズ名 ： SGシリーズ
製品カテゴリ ： 立形マシニングセンタ
汎用的な操作性、容易な入力による加工ガイダンス機能、NCプログラム運転に対応し、多様な加工が可能。キサゲ仕上げにより、高精度を維持します。
概要
汎用操作、加工ガイダンス機能、NCプログラム運転を主要な特徴とする立形マシニングセンタです。単品加工から量産加工まで、幅広い生産体制に柔軟に対応できます。箱形ベッド・コラムを基本構造とし、全軸摺動面にはキサゲ仕上げが施されており、長期にわたる高い精度維持が期待できます。操作性及び接近性にも配慮されており、効率的な作業を支援する配置となっています。また、ATC（自動工具交換装置）を搭載し、工具交換作業の効率化を図ることが可能です。NCプログラムのデバッグに有用なハンドル再生機能や、メモリカード／RS-232CによるDNC運転にも対応しています。
特徴
- 汎用操作からNCプログラム運転まで柔軟に対応
汎用操作においては、特別なプログラミング知識がなくても、対話形式による容易なプログラム作成が可能です。加工ガイダンス機能では、必要最小限の寸法情報を入力することで加工を開始し、段取り時間の短縮を実現します。複雑な加工に対しては、NCプログラム運転による高度な制御に対応しており、初心者から熟練者まで、幅広い加工ニーズに柔軟に対応することが可能です。
- 使い勝手を最大限に引き出す操作性と優れた接近性
各軸独立ハンドル・レバーや最適配置スイッチ類によりスムーズな操作を実現。全機種共通のテーブルの高さは作業負担を軽減し、ワークへの優れた接近性を提供。段取り作業や加工状態の確認が容易になり、作業効率が上がります。
- 必要最小限の入力で加工時間を短縮する加工ガイダンス機能
座標寸法などの最小限の数値入力で、容易に加工プログラムを作成可能です。分かりやすい案内図表示で正確な入力をサポートし、Z軸自動切り込み設定によりプログラミング時間と手間を大幅に削減。NCプログラミング経験の少ない作業者でも、容易に機械操作が可能です。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | YZ-400SGATC | YZ-402SGATC | YZ-500SGATC | YZ-502SGATC |
基本情報 | メーカー | ー | 山崎技研 | 山崎技研 | 山崎技研 | 山崎技研 |
|---|---|---|---|---|---|---|
種類 | ー | 立形マシニングセンタ | 立形マシニングセンタ | 立形マシニングセンタ | 立形マシニングセンタ | |
制御装置 | ー | FANUC SYSTEM | FANUC SYSTEM | FANUC SYSTEM | FANUC SYSTEM | |
テーブル | テーブルサイズ | mm | 1,400×400 | 1,400×400 | 1,600×500 | 1,600×500 |
最大積載質量 | kg | 約500 | 約500 | 約700 | 約700 | |
最大ワークサイズ | mm | ー | ー | ー | ー | |
移動量 | X軸移動量 | mm | 850 | 850 | 1,050 | 1,050 |
Y軸移動量 | mm | 400 | 400 | 550 | 550 | |
Z軸移動量 | mm | 550[750] | 550[750] | 550[750] | 550[750] | |
主軸 | 主軸テーパ穴 | － | 7/24テーパ | 7/24テーパ | 7/24テーパ | 7/24テーパ |
主軸回転速度 | min⁻¹ | 3,000 | 8,500 | 3,000 | 8,500 | |
工具仕様 | 標準ATC工具収納本数 | 本 | 24 | 24 | 24 | 24 |
ツールシャンク形式 | ー | BT50 | BT40 | BT50 | BT40 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,950×2,210×2,572 [3,350×2,210×2,772] | 2,950×2,020×2,572 [3,350×2,020×2,772] | 3,350×2,360×2,572 [3,590×2,360×2,772] | 3,350×2,270×2,572 [3,590×2,270×2,772] |
機械質量 | kg | 約5,600 | 約4,800 | 約6,200 | 約5,250 |
※[ ]内は特別仕様
