製品情報
基本情報

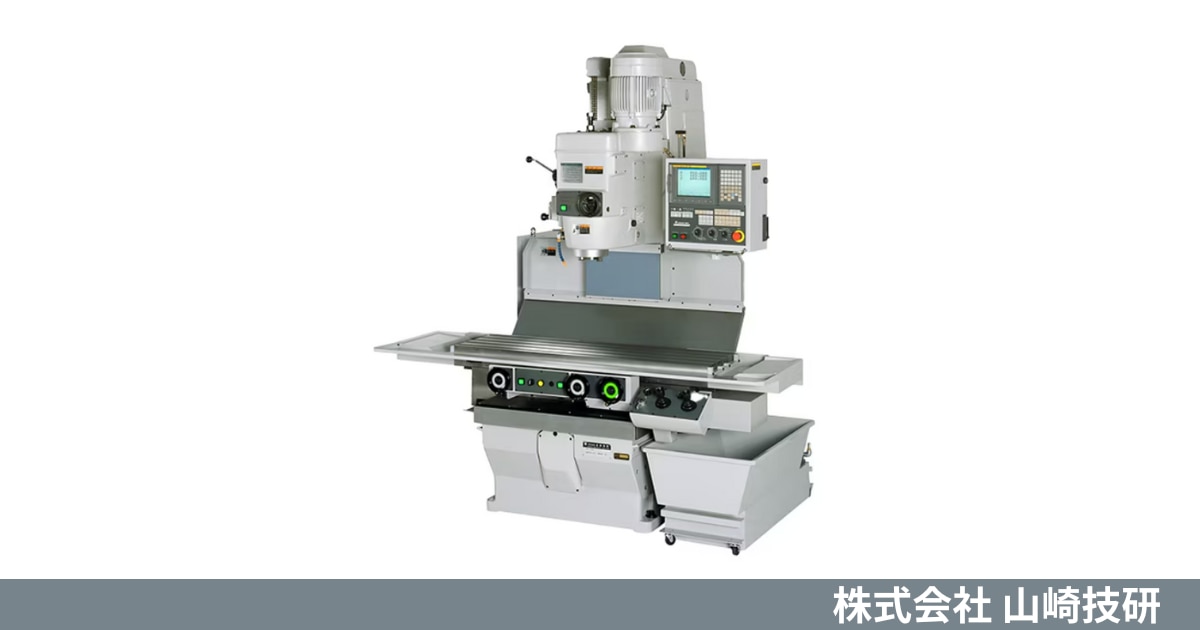

メーカー名 ： 株式会社山崎技研
シリーズ名 ： NCRシリーズ
製品カテゴリ ： 立形NCフライス盤
汎用操作、加工ガイダンス機能、NCプログラム運転に対応し、3軸制御とキサゲ仕上げによる高精度加工を実現。多様な加工ニーズに柔軟に対応します。
概要
汎用操作、加工ガイダンス機能、NCプログラム運転により、汎用的な手作業から半自動加工、本格的な自動運転まで、多様な加工形態に適応します。特に、加工ガイダンス機能は、数値を入力するだけで詳細な加工手順をアシストしてくれ、初心者でも安定した加工が可能です。
機械の基本構造は堅牢性と高精度を追求。箱形ベッド・コラム構造と全軸摺動面のキサゲ仕上げにより、長期にわたる精度維持を実現します。
特徴
- 汎用操作・加工ガイダンス機能・NCプログラム運転で多様な加工ニーズに対応
汎用操作、加工ガイダンス機能、そしてNCプログラム運転により、簡単な手動加工から加工ガイダンスを用いた半自動加工、複雑な形状に対応したNCプログラムによる自動運転まで、幅広い加工内容や生産量に対応できます。
- ベーシック機（Rシリーズ）の３軸制御タイプ
Rシリーズの持つ汎用的な操作性を基礎としつつ、X・Y・Zの3軸に数値制御機能を追加し、より複雑かつ高精度な加工が対応になりました。
- 優れた操作性と作業効率
ワークの着脱が容易なオープンタイプ構造、直感的に操作できるスイッチ類の配置など、作業者の利便性を最優先に設計されています。
加工ガイダンス機能は、最小限のデータ入力と分かりやすい案内図表示により、プログラミング経験の少ない作業者でも操作可能。デバッグハンドル機能を活用することで、NCプログラムの動作を事前に確認でき、生産プロセスの信頼性と効率を向上させます。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | YZ-352NCR | YZ-350NCR | YZ-400NCR | YZ-550NCR |
基本情報 | メーカー | ー | 山崎技研 | 山崎技研 | 山崎技研 | 山崎技研 |
|---|---|---|---|---|---|---|
種類 | ー | 立形NCフライス盤 | 立形NCフライス盤 | 立形NCフライス盤 | 立形NCフライス盤 | |
制御装置 | ー | FANUC SYSTEM | FANUC SYSTEM | FANUC SYSTEM | FANUC SYSTEM | |
テーブル | テーブルサイズ | mm | 1,400×350 | 1,400×350 | 1,400×400 | 1,600×500 |
最大積載質量 | kg | 約500 | 約500 | 約600 | 約600 | |
移動量 | X軸移動量（左右） | mm | 750 | 750 | 850[1050] | 1,050[1250] |
Y軸移動量（前後） | mm | 350 | 350 | 400 | 550 | |
Z軸移動量（上下） | mm | 500 | 500 | 600[800] | 550[750] | |
主軸 | 主軸テーパ穴 | ー | 7/24テーパ ISO No.40 | 7/24テーパ ISO No.50 | 7/24テーパ ISO No.50 | 7/24テーパ ISO No.50 |
主軸回転速度 | min⁻¹ | 4,000 | 2,000 | 2,000 | 2,000 | |
設置仕様 | 機械寸法（W×D×H） | mm | 2,660×1,680×2,339 | 2,660×1,680×2,469 | 2,950×1,870×2,667 | 3,350×2,070×2,617 |
機械質量 | kg | 約2,900 | 約3,000 | 約4,000 | 約4,600 |
※[ ]内は特別仕様
