製品情報
基本情報
メーカー名 ： 山崎技研
シリーズ名 ： 門形シリーズ
製品カテゴリ ： 門形NCフライス盤
門形構造で高精度加工を実現。操作性と接近性に優れ、汎用操作と加工ガイダンス機能で容易な操作が可能。NCプログラム運転やATCにも対応し、多様な加工ニーズに応えます。
概要

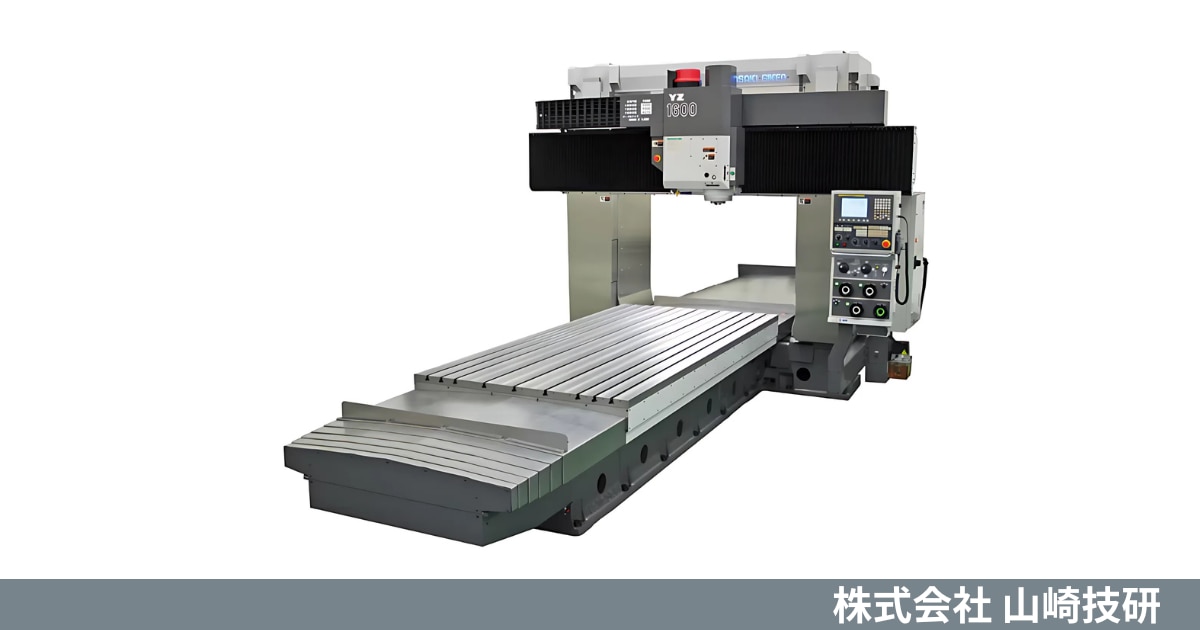

YZシリーズは、門形オープンスタイルによる優れた接近性と操作性、コンパクト設計ながら高精度加工を実現する門形NCフライス盤です。荒加工から仕上げ加工まで対応し、汎用的な操作性と分かりやすい加工ガイダンス機能により、容易な操作性を実現。また、NCプログラム運転やATC（自動工具交換装置）に対応し、効率的な自動加工をサポートします。キサゲ仕上げによる高い剛性と精度が、長期にわたり安定した加工品質を実現します。
特徴
- 高精度で安定した加工を実現する門形構造
ダブルコラムとクロスレールによる門形構造は、機械全体の高剛性を実現し、安定した高精度加工を可能にします。X・Y・Z軸スケールフィードバックを標準装備し、正確な位置決めと精密な加工を実現。主軸には高精度インバーターオイルクーラーを標準装備、主軸の熱変位を抑制し、安定した精度を維持します。
- 操作性を追求した集中操作盤と加工ガイダンス機能
操作盤は、使いやすさを追求した集中操作盤を採用し、直感的な操作が可能です。各軸独立ハンドル・レバー類や最適配置スイッチ類が、スムーズな操作をサポートします。加工ガイダンス機能は、座標寸法などの最小限の数値を入力するだけで、容易に加工プログラムを作成可能です。わかりやすい案内図表示で、図面から加工時間までの時間を大幅に短縮できます。
- ストロークに対してコンパクトな省スペース設計
必要なストロークを確保しつつ、機械全体のサイズをコンパクトに抑えた設計です。設置面積の中に十分な作業スペースを確保し、限られた工場スペースでも効率的な機械配置が可能です。Z軸モーターの配置を工夫することにより、高さ方向への省スペース化も実現しています。
▸詳しくは、カタログ（PDF）をダウンロードしてご覧ください。
仕様
区分 | 項目 | 単位 | YZ-1621/1621ATC | YZ-1632/1632ATC |
基本情報 | メーカー | ー | 山崎技研 | 山崎技研 |
|---|---|---|---|---|
種類 | ー | 門形NCフライス盤 | 門形NCフライス盤 | |
制御装置 | ー | FANUC SYSTEM | FANUC SYSTEM | |
テーブル | テーブルサイズ | mm | 2,010×1,400 | 3,010×1,400 |
最大積載質量 | kg | 約3,000 | 約4,000 | |
移動量 | X軸移動量（左右） | mm | 2,100 | 3,200 |
Y軸移動量（前後） | mm | 1,900 | 1,900 | |
Z軸移動量（上下） | mm | 1,070 | 1,070 | |
主軸 | 主軸テーパ穴 | ー | 7/24テーパ ISO No.50 | 7/24テーパ ISO No.50 |
主軸回転速度 | min⁻¹ | 3,000[4,000] | 3,000[4,000] | |
ツールシャンク形式 | ー | BT50 | BT50 | |
ＡＴＣ | 工具本数 | 本 | ー/32 | ー/32 |
設置仕様 | 機械寸法（W×D×H） | mm | 5,300×3,800×3,070 | 7,800×3,800×3,070 |
機械寸法（W×D×H） | mm | 5,300×4,700×3,050 | 7,800×4,700×3,050 | |
機械質量 | kg | 約15,100 / 約16,700 | 約18,400 / 約20,000 |
※[ ]内は特別仕様
